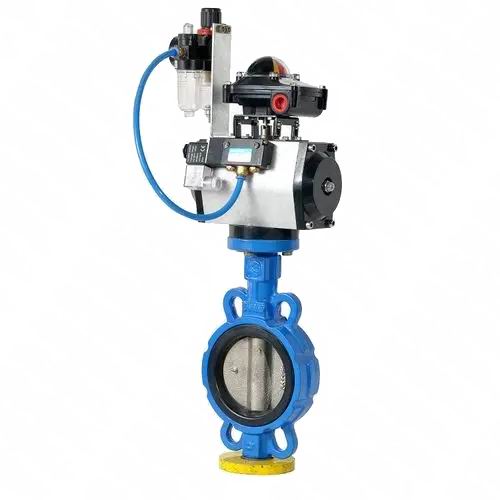

氣動軟密封蝶閥

我公司生產的氣動軟密封蝶閥是在軟密封的蝶閥上通過支架配上氣動執行器，采用氣動執行器的軟密封蝶閥開關、或者調節速度快，可遠程控制，不需要人力到現場操作，節約了人力資源和時間。廣泛應用于商業建筑、市政供水、暖通系統中。提供配水和消防保護。

軟密封蝶閥有橡膠密封，和四氟密封，橡膠密封用于常規的水介質中，具有成本低的實用價值。四氟密封一般用于空氣或者含有輕微腐蝕性的介質中。還有一種是PPL高溫四氟，主要用于溫度高的介質中。

氣動軟密封蝶閥閥體采用中線型設計，其閥門主要結構由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成，閥座采用可脫卸構造?？蓮V泛應用于給排水，建筑，空調，石化，水電，造紙等流體管線上作為調節或截流裝置使用。

氣動軟密封蝶閥產品特點：

寬邊浮動式橡膠閥座可拆卸便于現場維修，并采用全流域設計；

雙向等壓密封，低水損；

特殊切向銷連接，可將蝶板和閥桿緊密結合在一起，不致松動，不致削弱閥桿的強度且具有良好的互換性；

氣動軟密封蝶閥產品標準：

設計制造標準：GB/T12238

法蘭連接標準：GB/T17241.6

頂部法蘭標準：ISO5211

結構長度標準：GB/T12221

壓力試驗標準：GB/T13927

氣動軟密封蝶閥技術參數：

公稱通徑：DN50~DN1000 (2"~40")

公稱壓力：PN16

工作溫度：0°C~85°C

適用介質：水、氣體

氣動軟密封蝶閥連接方式：

常見的有法蘭連接、對夾連接、對焊連接、卡箍連接等。

1、法蘭連接：是閥體兩端帶有法蘭，與管道上的法蘭對應，通過螺栓固定法蘭安裝在管道中。

2、對夾連接：閥門安裝在兩片法蘭中間，閥體上通常有定位孔以方便安裝定位，用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。

3、卡箍連接，也叫溝槽連接，在管材、管件平口端的接頭部位加工成環行溝槽后，用拼合式卡箍件，C型橡膠密封圈和緊固件組成的快速拼裝接頭。

4、焊接連接：閥體兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上。

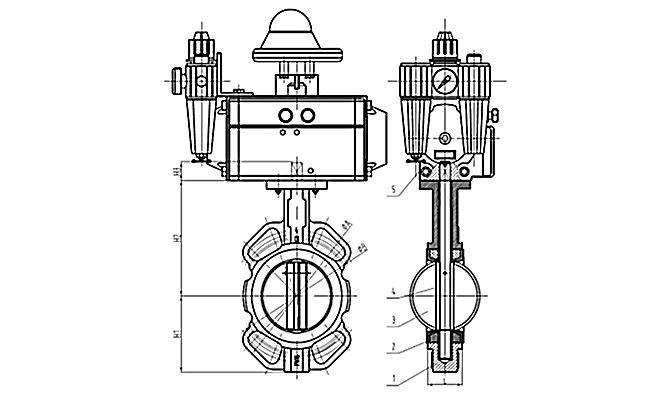

氣動軟密封蝶閥結構圖：

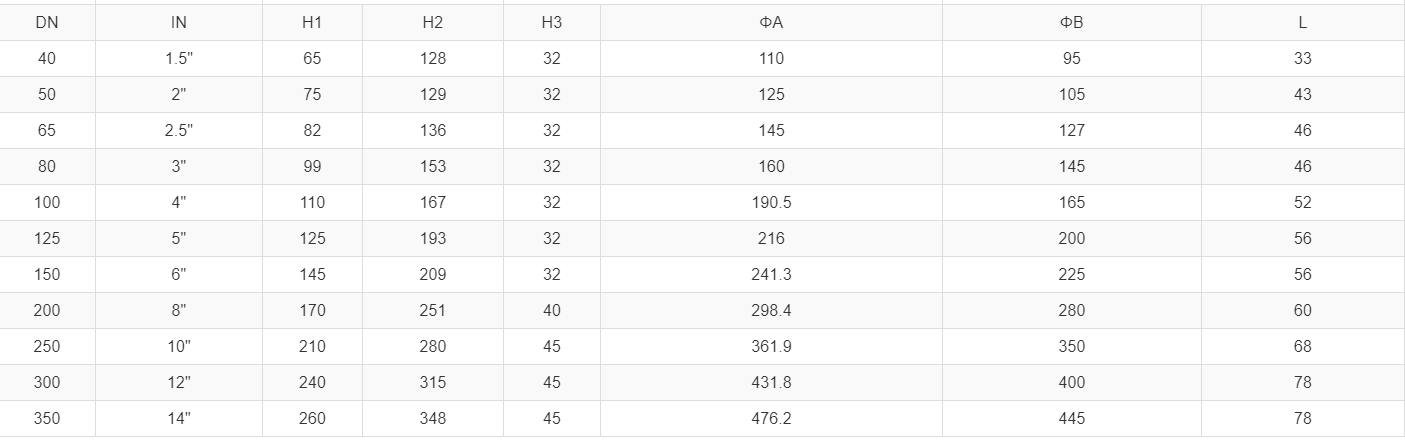

氣動軟密封蝶閥連接尺寸：
