風光互補電動蝶閥

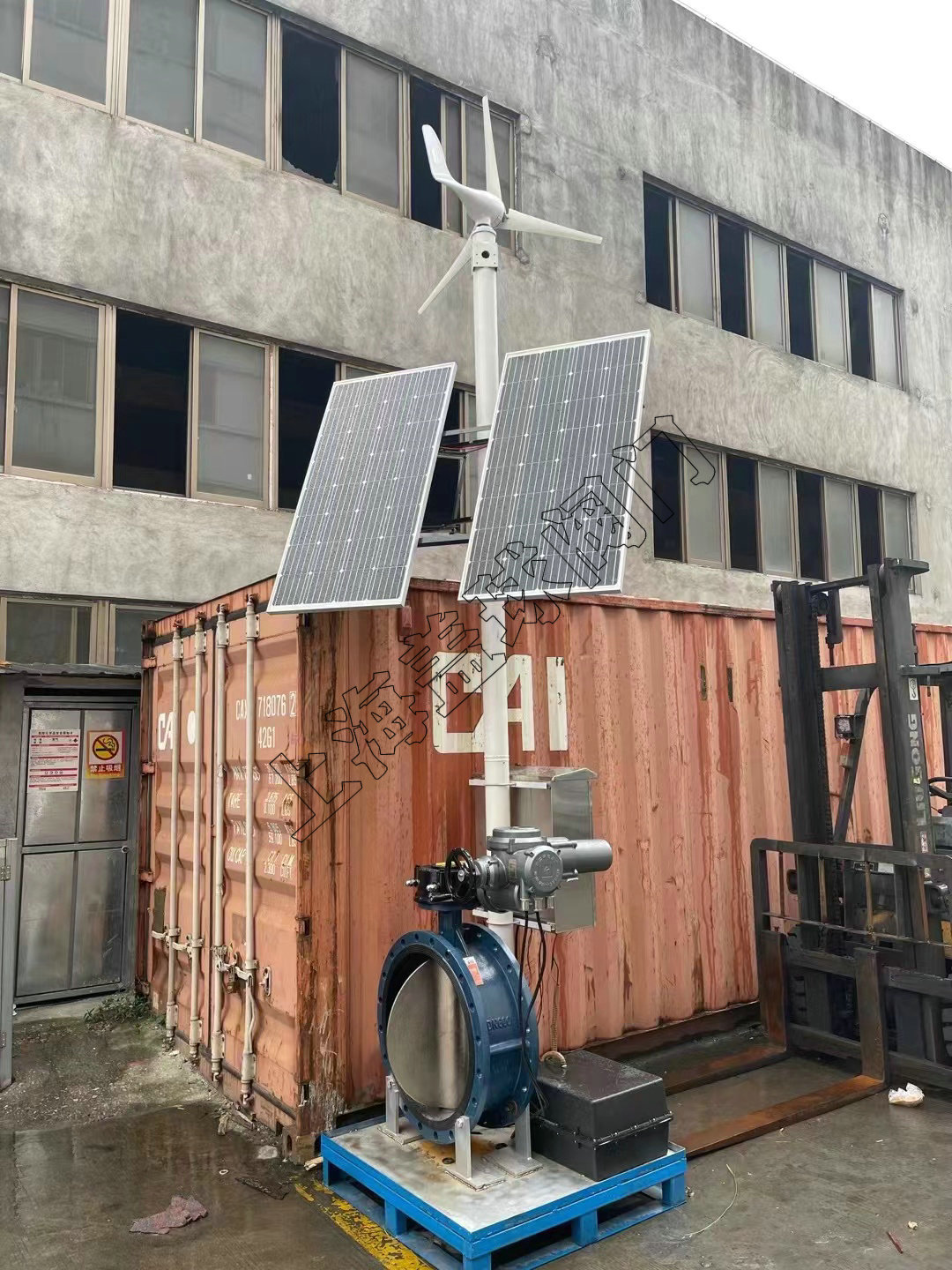

風光互補電動蝶閥由風機、太陽能板、和電動蝶閥三個產品組成，通過太陽能板和風機，風光互補發電控制電動蝶閥全開、全關、或者4-20MA/0-10V調節開度，達到調節介質流量大小的作用。
風光互補電動蝶閥內部設有無線核心板，可通過手機控制閥門開關、或者調節，隨時隨地都可以控制。
采用大功率執行器，綠色能源供電系統，智能無刷電機技術，可替代變頻電機，長時間工作電機不發熱。
風光互補電動蝶閥廣泛用于風光互補發電系統，特別是用于電力輸送不方便的地方，無人區管路。通過風光互補，不需要電力，可遠程通過手機APP控制。
風光互補電動蝶閥配件表:
電動蝶閥：1臺
箱體：不銹鋼戶外 1個
風機：480V 500W 1個
太陽能板：150W 4塊
電池：150AH 4塊
立桿：支架 長度根據現場需求定制
風光控制器：480V 帶通訊 1個
電源模塊：48V轉DC24V或者AC220V等 1個
控制單元：開關型、調節型可選
無線核心板：4G 無線RTU 1個
直流空開：3只
風光互補電動蝶閥介紹：
電動蝶閥根據密封材質不同分為硬密封和軟密封，軟密封蝶閥為中線式，一般用于溫度、壓力不是很高或帶腐蝕性介質的場所，具有防腐、零泄漏等優點。金屬硬密封蝶閥多為雙偏心或三偏心式，不僅適用于常溫常壓場合，在高溫高壓的工況當中也被廣泛應用，且閥座與碟板不摩擦，有使用壽命長等優點。對夾式電動蝶閥只需旋轉90°就可以快速開啟和關閉閥門，根據電動執行裝置功能選項和使用工況不同，可用來做閥門開和關的控制模式，也可用來調節介質流量、壓力的大小。
風光互補電動蝶閥技術參數：
公稱通徑 DN50～DN2000(mm)
公稱壓力 PN0.6、1.0、1.6、2.5MPa
連接形式 對夾式連接、法蘭連接
閥體材質 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
密封材料 軟密封（橡膠、PTFE、PPL）、硬密封（不銹鋼）
電源電壓 AC220V、AC380V、DC24
泄露量 按GB/T4213-92，硬密封為Kv值的10-4，軟密封（零泄露）
適用介質 水、蒸氣、油品、腐蝕性介質等
控制方式 普通開關模式、調節控制型（4～20mA）
蝶閥的連接方式，常見的有法蘭連接、對夾連接、對焊連接、卡箍連接等。
1、法蘭連接：是閥體兩端帶有法蘭，與管道上的法蘭對應，通過螺栓固定法蘭安裝在管道中。
2、對夾連接：閥門安裝在兩片法蘭中間，閥體上通常有定位孔以方便安裝定位，用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
3、卡箍連接，也叫溝槽連接，在管材、管件平口端的接頭部位加工成環行溝槽后，用拼合式卡箍件，C型橡膠密封圈和緊固件組成的快速拼裝接頭。
4、焊接連接：閥體兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上。
