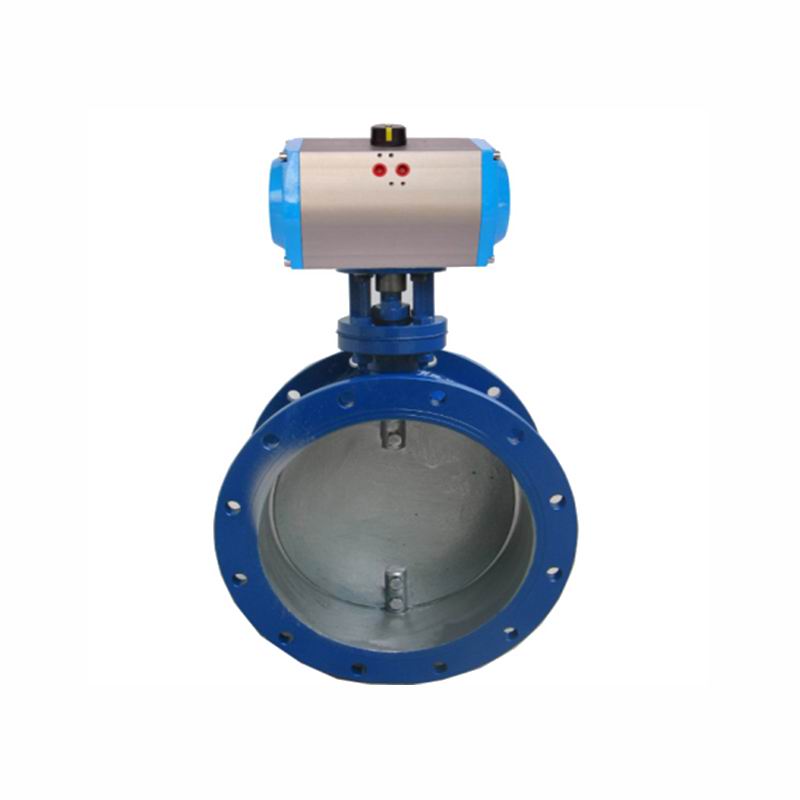

氣動通風蝶閥

氣動通風蝶閥由氣動執行器和通風蝶閥兩部分組成，通風蝶閥是用在通風管道中的一種非密閉旋轉型蝶閥，采用中線式蝶板與短結構鋼板焊接形式制造，作為氣體介質的流量調節或開關控制，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。也可配備其他驅動裝置，如手動裝置、蝸輪傳動裝置、電動裝置。通風蝶閥適用溫度歲閥體炫彩而定，公稱壓力≤1.0MPa，廣泛用于治金、師化、電力、建材、礦山等工業管線。

氣動通風蝶閥的密封系統采用的是金屬封閉，雖然密封效果比不上彈性密封，但是使用壽命要比彈性密封長，而且具有耐高溫的特性。所以在建材、電力、治金等行業都有著廣泛的應用。在高溫介質輸送管道中，都可以實現連接和關閉調節作用。

因為通風蝶閥的蝶板與閥體間的間隙很大，有足夠的膨脹空間，所以在使用過程中它可以有效的防止因為溫度變化帶來的熱脹冷縮的情況，也就不會產生蝶板卡死的現象了。

氣動通風蝶閥特點：

1.可遠距離控制閥門開關、調節，達到了省時省力，省人工成本。

2.內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

氣動通風蝶閥采用標準：

設計標準：GB/T12238、JB/T8692

法蘭連接尺寸：GB/T9115

結構長度：GB/T12221

壓力試驗：GB/T13927、JB/T9092

強度試驗：0.075  0.375  0.9

密封試驗：≤1.5%泄漏量

適用溫度：-40～+450℃

氣動通風蝶閥技術參數：

公稱通徑 DN50～DN2000(mm)

壓力等級 PN0.25、0.6、1.0MPa

連接方式 法蘭式連接

結構形式 中線型結構

驅動方式 氣動控制,氣源驅動(可帶手輪)

閥體材質 鑄鋼WCB、不銹鋼304、不銹鋼316

密封材質 本體密封

工作場合 空氣、煤氣、含塵氣體、煙道氣、冷熱風等

控制方式 開關型（，調節型

附件選配 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

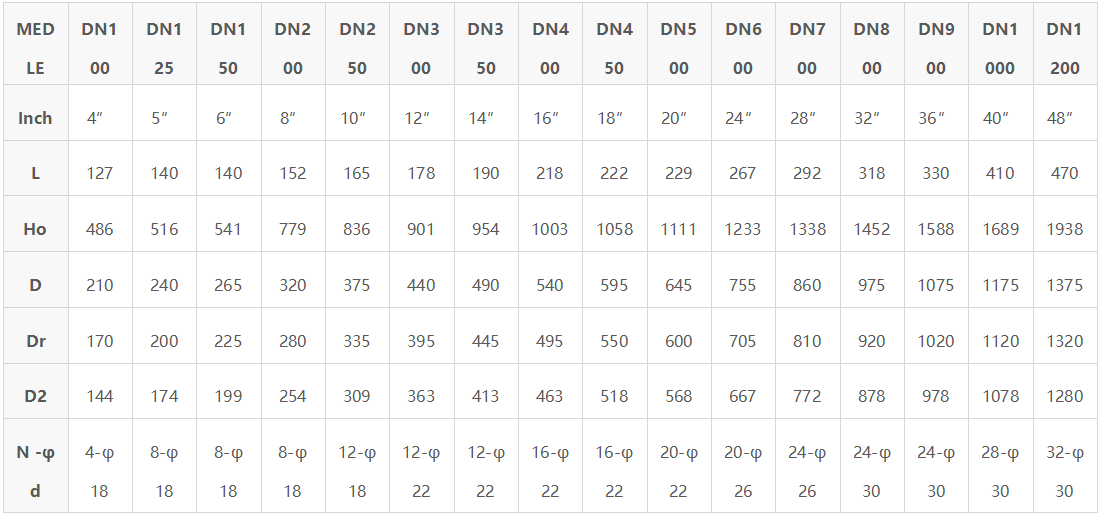

氣動通風蝶閥安裝尺寸：
