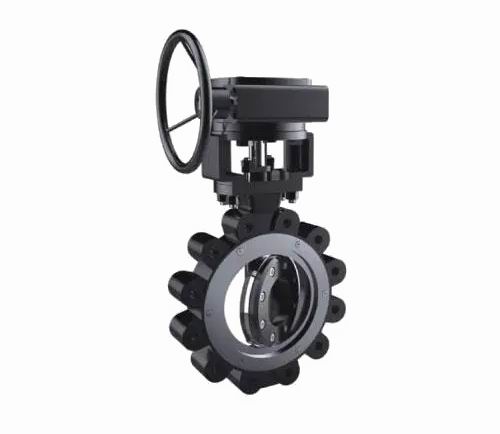

凸耳式高性能蝶閥|鑄鋼|不銹鋼
凸耳式高性能蝶閥是按照美國現行標準API609設計制造的一種高性能蝶閥，閥門采用三維偏心斜錐形閥座封副，蝶板密封采用新型金屬片鑲裝在蝶板上與閥座吻合，利用蝶板轉動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性能可靠，開啟確保密封完全脫離接觸，保證了密封面不受損壞。
凸耳式高性能蝶閥結構特點：
1、外形結構簡單，體積小重量輕，成本低，應用范圍廣；
2、該蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，克服了在高溫條件下使用時因熱膨脹而容易泄露的缺陷；
3、該蝶閥根據使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐沖刷，使用壽命長。

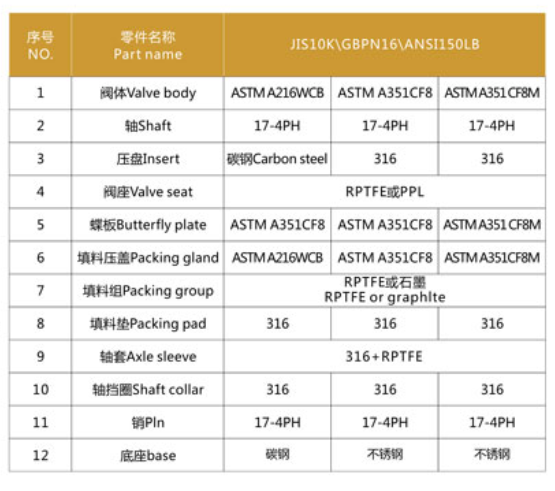

凸耳式高性能蝶閥材料表：
凸耳式高性能蝶閥結構圖：

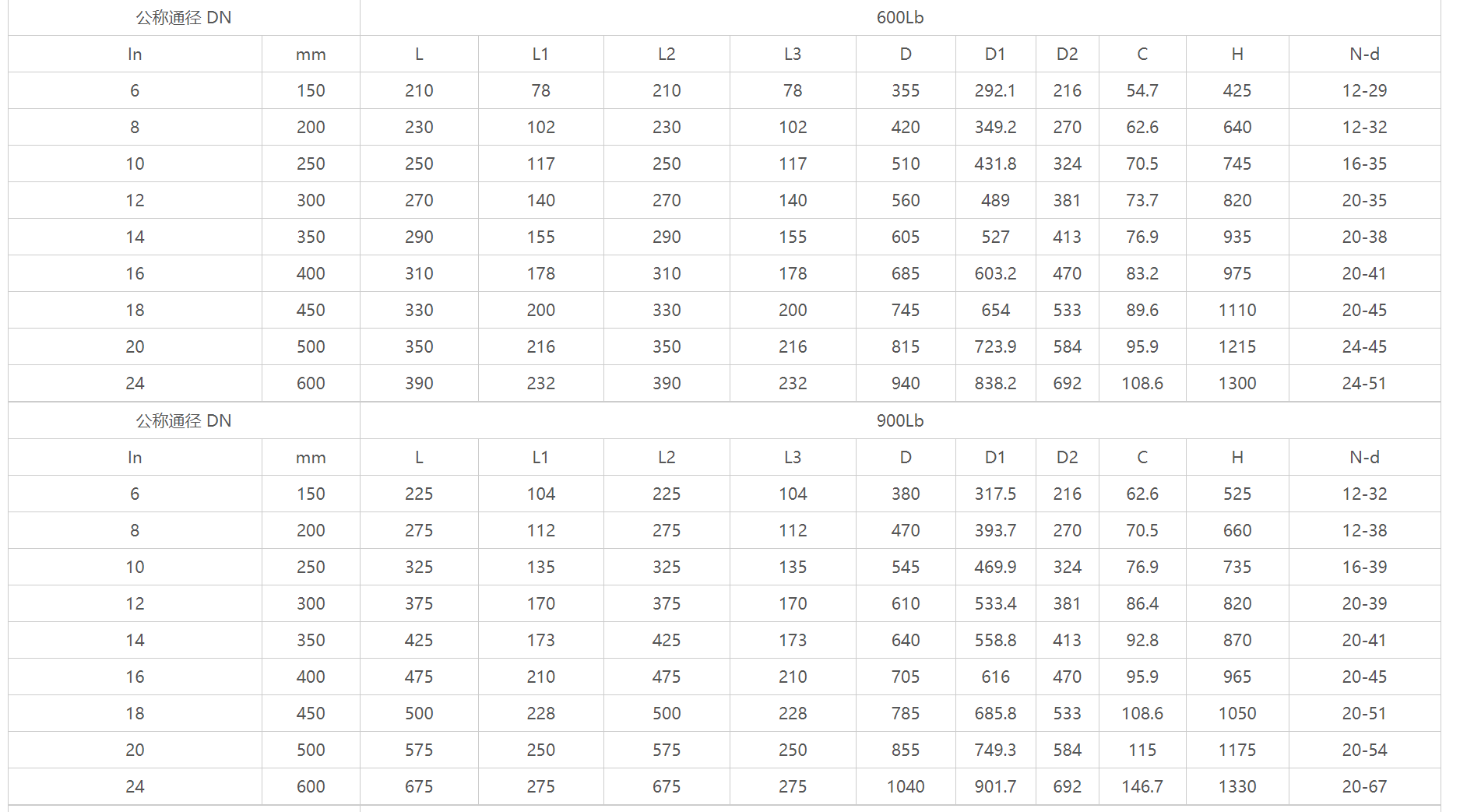

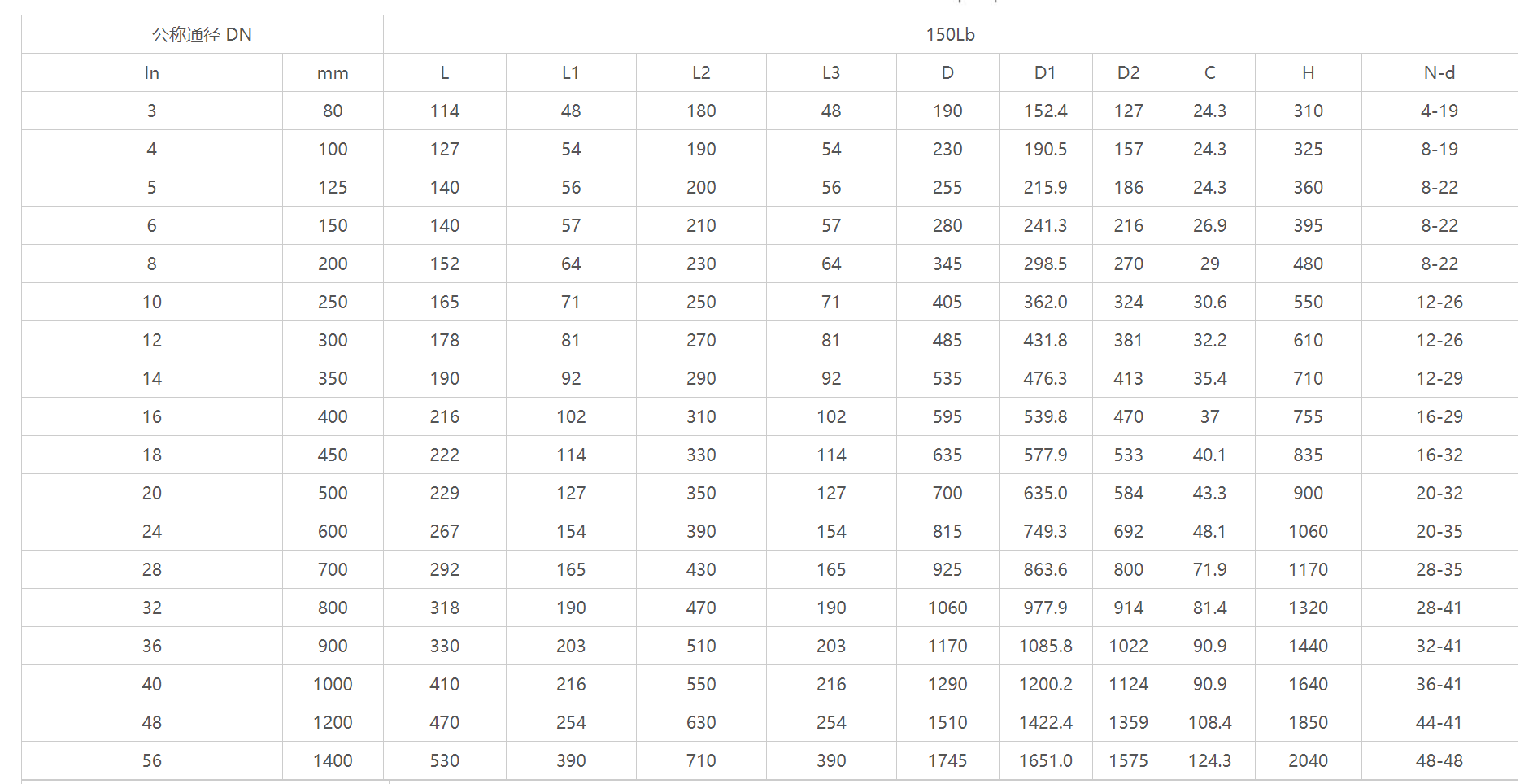

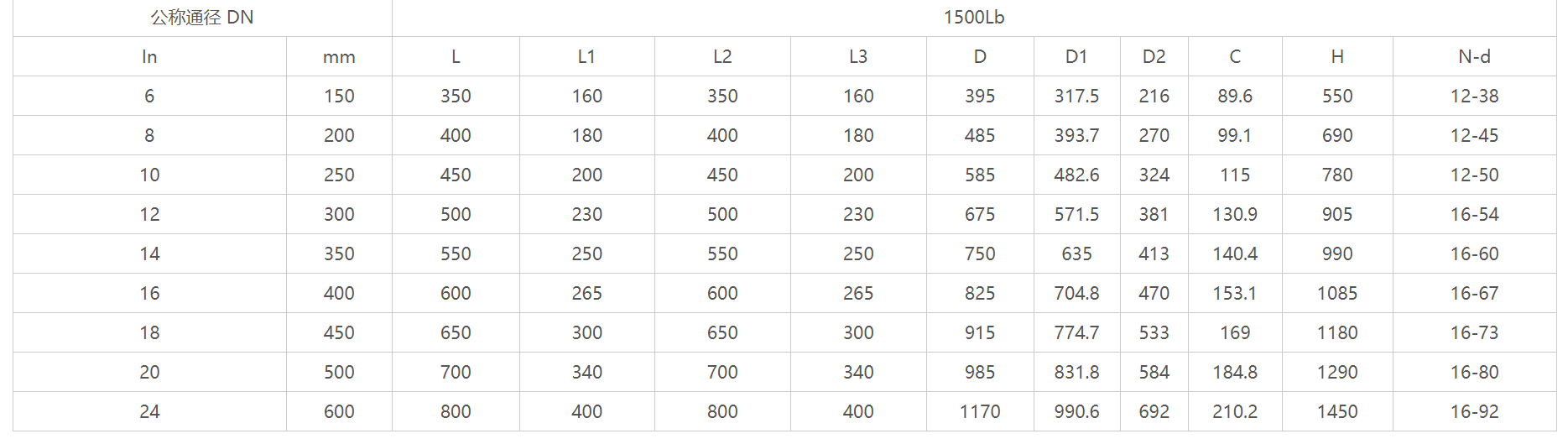

凸耳式高性能蝶閥尺寸表：
凸耳式高性能蝶閥獨特的閥座密封結構：
根據國內外相關產品進行研制的獨立單一體S型彈性密封閥座結構，使用了進口RPTFE材料，彈性好，壽命長，可自動補償溫度和壓力的變化，以及因長期開關使用而磨損的密封補償，能達到雙向密封無泄漏，采用活動嵌件結構，保養快捷方便，不必拆卸蝶板和閥桿，只要單面取下壓盤，即可更換密封閥座和檢修密封面，閥門關閉時蝶板使閥座稍稍變形，使閥座密封面與蝶板的邊緣保持持久的密封。
凸耳式高性能蝶閥閥座密封:
ANSI/FCI70-2規定了控制閥的泄露等級和實驗程序，其中VI級為最低泄露等級。高興等蝶閥能達到MSS-SP61規定的無氣泡密封，要高于V級。
凸耳式高性能蝶閥偏置軸和偏心蝶板設計：
在開啟和處于中間位置時閥座與蝶板不發生接觸。
在閥座上下部位無磨損點。
扭矩低，操作機構要求小。
凸耳式高性能蝶閥閥座額定值：
閥曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉是蝶閥兩端的壓差，這些額定值可作為通用條件下使用指南，依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更高，對于特殊工況，清聯系蓋球公司工程人員。
凸耳式高性能蝶閥閥體額定值：
閥體的最大工作壓力和各種材料閥體的試驗壓力示于下面的閥體壓力額定值比表中，實際工況使用壓力要根據閥座額定值來決定。
凸耳式高性能蝶閥執行標準：
設計與制造：API609
結構長度：ASME B16.10
法蘭連接：ASME B16.5、ASME 16.47
試驗與驗證：API 598
凸耳式高性能蝶閥性能參數：
公稱通徑：NPS 2"~40"
公稱壓力：CLASS 150~600Lb
適用溫度：-29~425℃
適用介質：水、蒸汽、油品、海水等
主要材質：WCB;CF8;CF8M;CF3;CF3M
