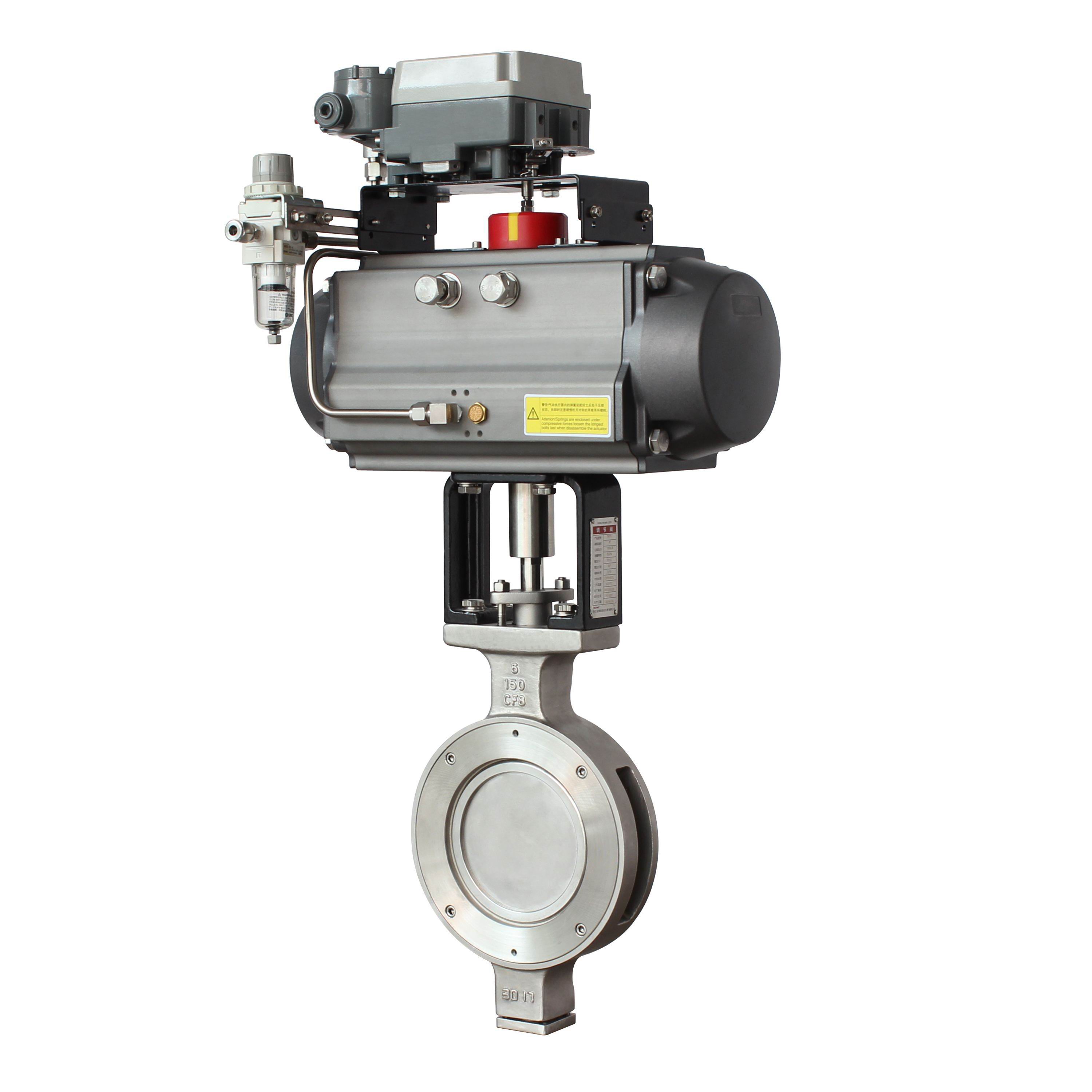

氣動高性能蝶閥|鑄鋼|偏心結構|不銹鋼
氣動高性能蝶閥閥板與密封圈采用偏析結構，具有結構緊湊，切斷性能好、使用壽命長等特點，兼?zhèn)湔{節和切斷兩種功能，廣泛應用于冶金 、化工、電力、輕紡、視頻、醫藥、造紙等工業部門及市政工程、水廠管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量調節。
氣動高性能蝶閥結構特點：

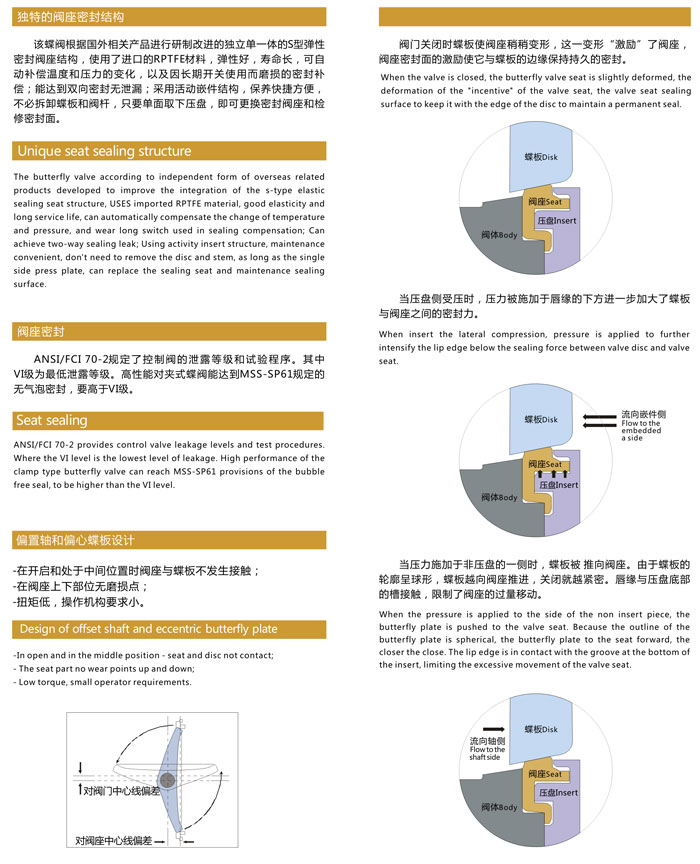

氣動高性能蝶閥三偏心、雙偏心結構，有效降低蝶閥密封副之間的摩擦，極大提高閥門的使用壽命；該蝶閥進行研制改進后采用“J”型RPTFE閥座，彈性好,壽命長，可自動補償溫度和壓力的變化，以及因長期開關使用而磨損的密封補償；同時在介質力的作用下，始終保持可靠的密封性能；超低摩擦系數自潤滑軸套，降低閥桿與軸套間的摩擦力,讓蝶閥啟閉更輕松；閥桿與蝶板采用"切向銷"連接，有效增加閥桿強度及閥桿與蝶板連接的可靠性；特殊的浮動式閥座設計，依據壓力源之方向，自動調整閥座位置，使閥門于全關位置擁有理想的密封比壓，達到閥門雙面持壓之效果，并延長了閥座的使用壽命，增加閥門使用壽命可達百萬次以上的可能性；具有防沖出結構，保證不會因為閥桿與蝶板連接出現故障而造成閥桿從閥門中脫出；標準的ISO5211頂法蘭設計，可以與各種電動、氣動、手動等智能驅動裝置連接；ANSI/FCI70-2規定了控制閥的泄露等級和試驗程序；高性能蝶閥能達到MSS-SP61規定的無氣泡密封，即高于VI級；輕松維修，制造過程優化，增加零件替換性；閥軸與閥瓣受損可現場直接更換只需要一般手動工具即可進行全面性維護；全系列高性能蝶閥，依據客戶工況要求之不同，提供各種不同材質以利客戶選購；
氣動高性能蝶閥結構圖：

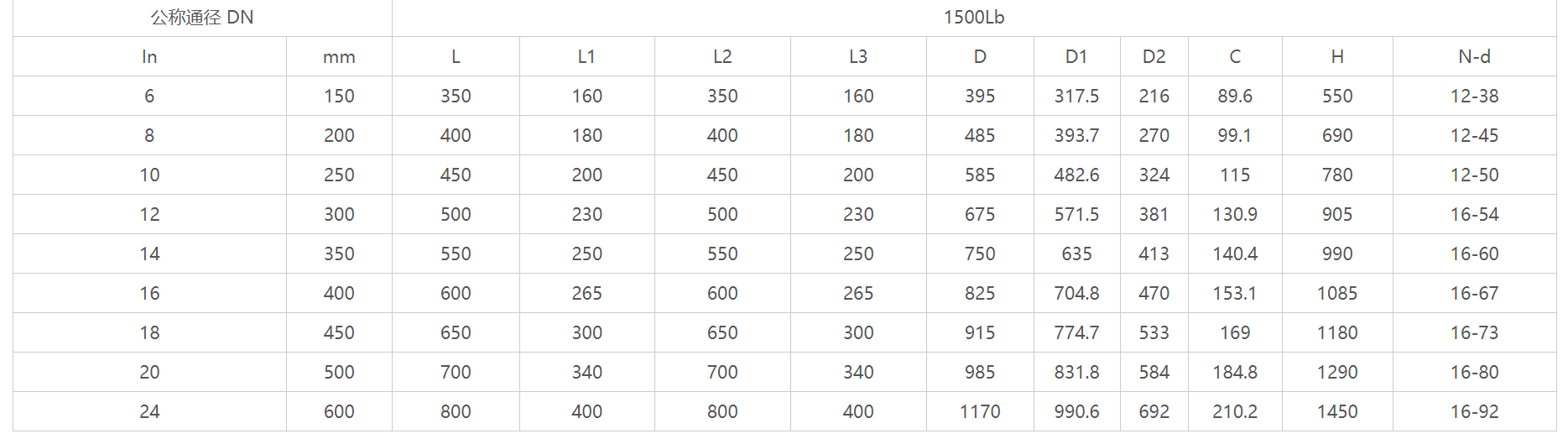

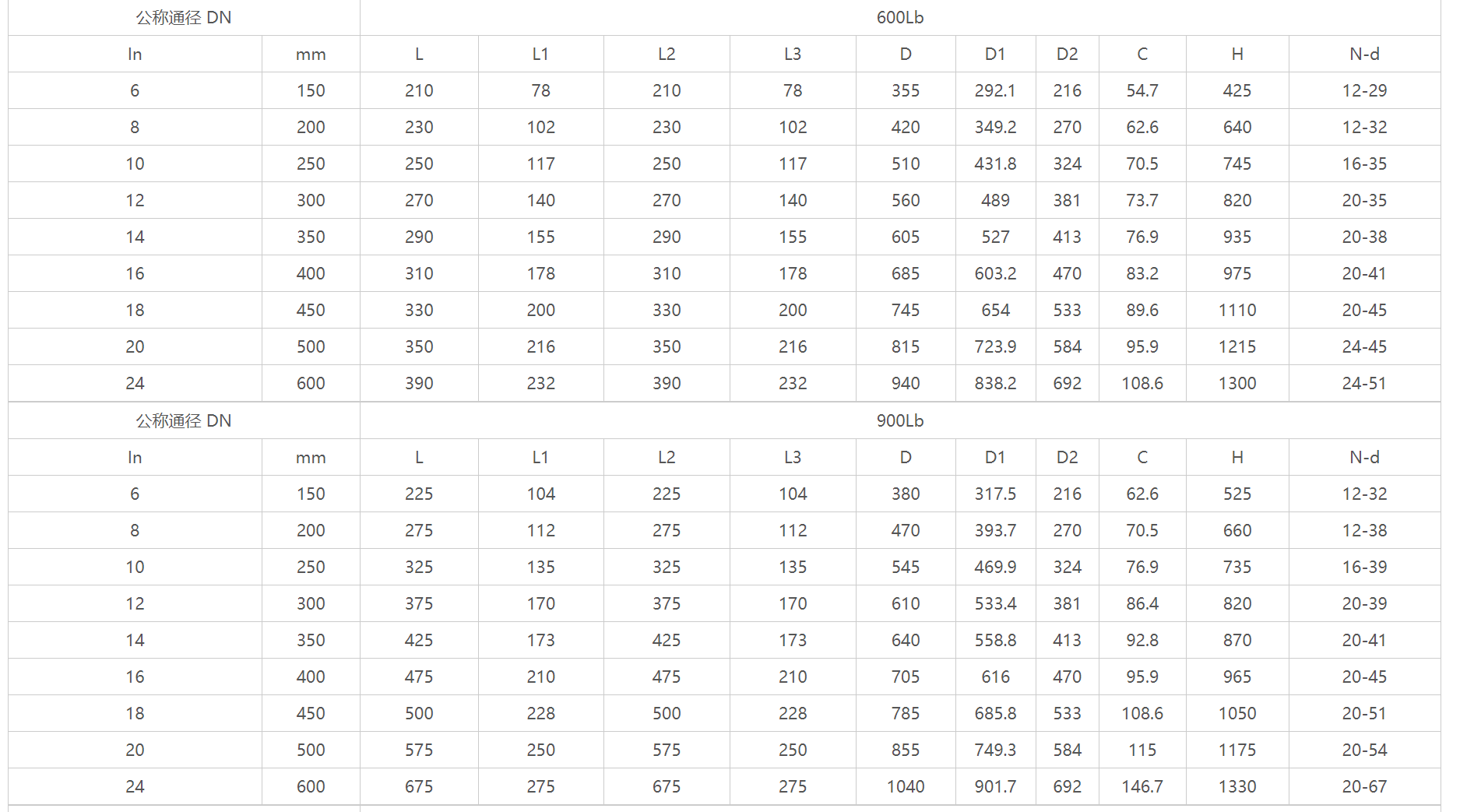

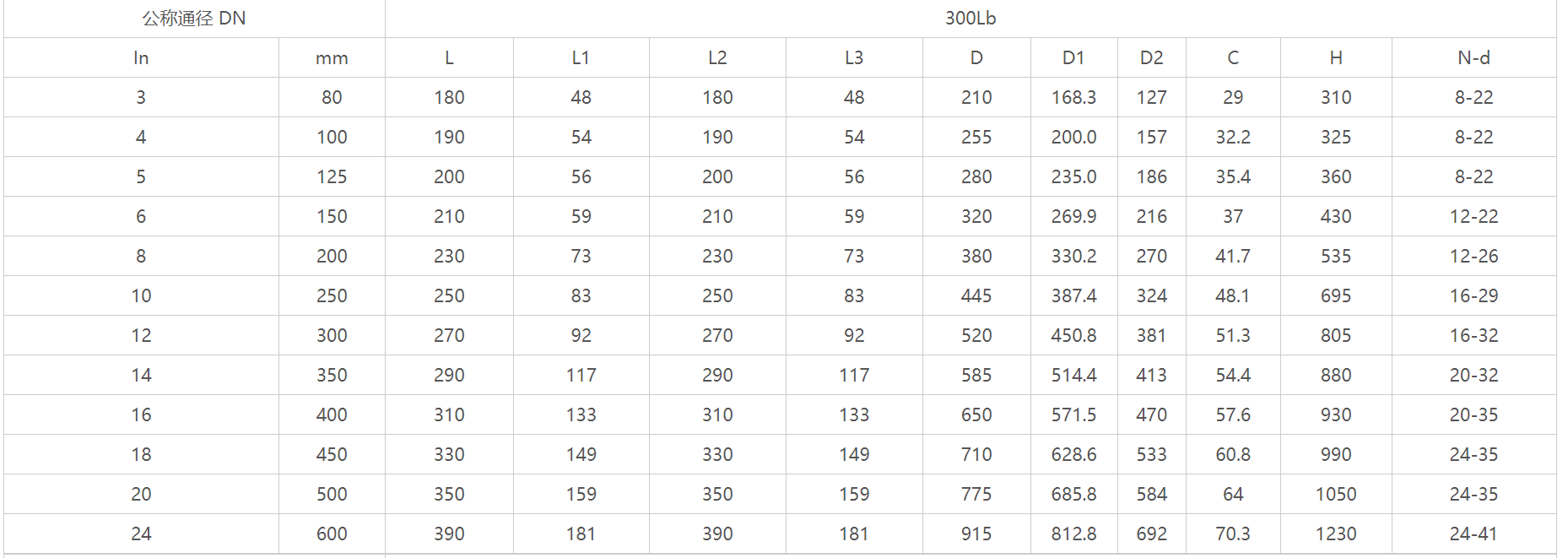

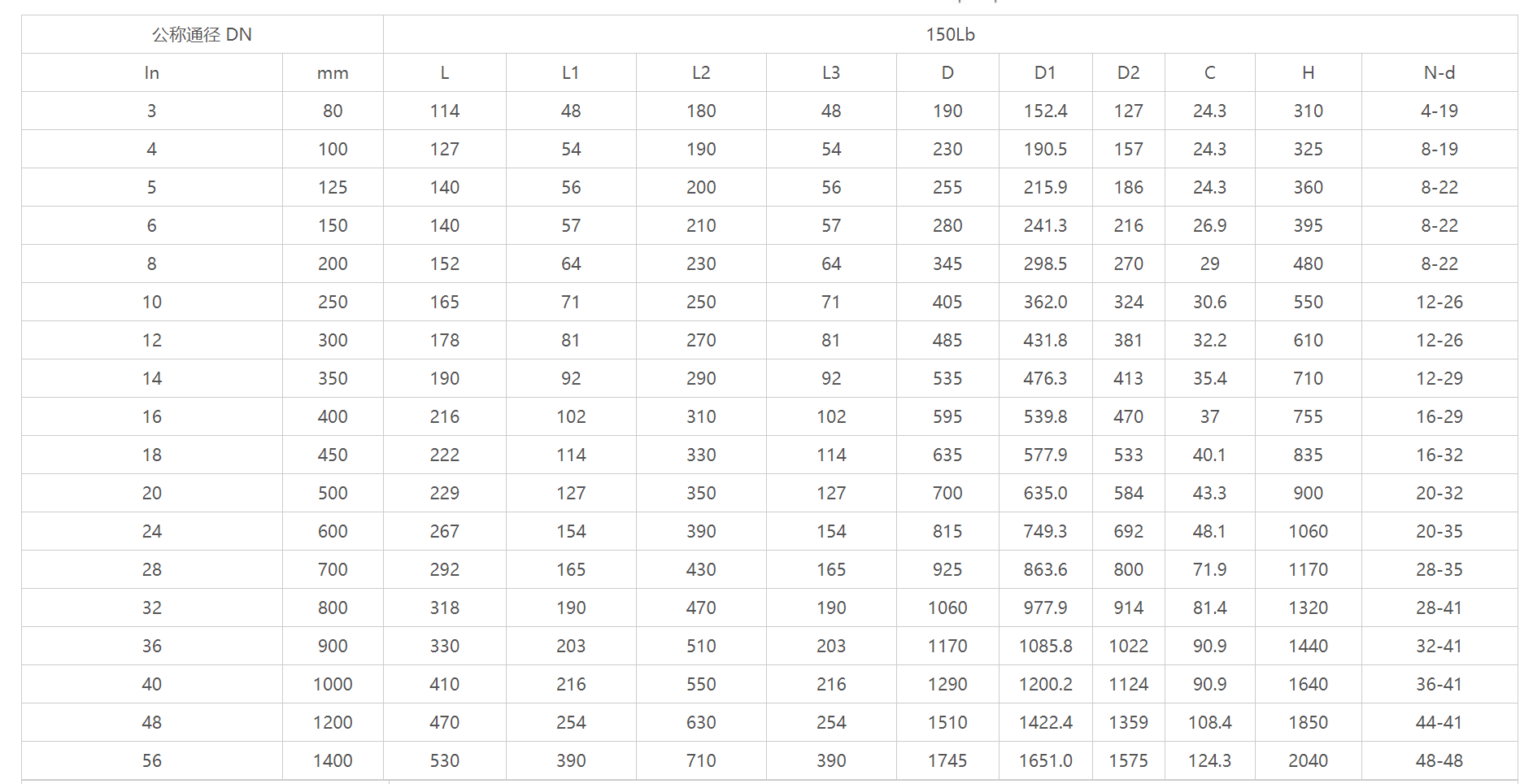

氣動高性能蝶閥尺寸表：
氣動高性能蝶閥執行標準：
設計與制造：GB/T12238、API609、EN593等
結構長度： GB/T12221. API609、EN558、ISO5752 等
連接法蘭： GB/T9113、DIN1092-1. ASME B16.5?and etc
檢驗試驗： GB/T13927、API598、EN12266.1 等
氣動高性能蝶閥性能參數：
公稱通徑：DN50~600mm NPS 2"~24"
公稱壓力：PN2.5~40 Class 150~300Lb
適用溫度：150℃
連接方式：對夾式、凸耳式、法蘭式等
驅動方式：手柄、蝸輪傳動、電動、氣動等
主體材料：碳鋼、奧氏體不銹鋼、雙相不銹鋼、銅合金、鈦合金以及各種特材。
氣動高性能蝶閥材料表：
閥體：ASTMA216WCB/ASTMA351CF8/ASTMA351CF8M
軸：17-4PH
壓盤：碳鋼/316
閥座：PTFE/PPL
蝶板：ASTM A351CF8/ASTM A351CF8
填料壓蓋：ASTMA216WCB/ASTM A351CF8 ASTMA351CF8M
填料組：RPTFE/石墨
填料墊：316
軸套：316+RPTFE
軸檔圈：316
銷：17-4PH
底座：碳鋼/不銹鋼
