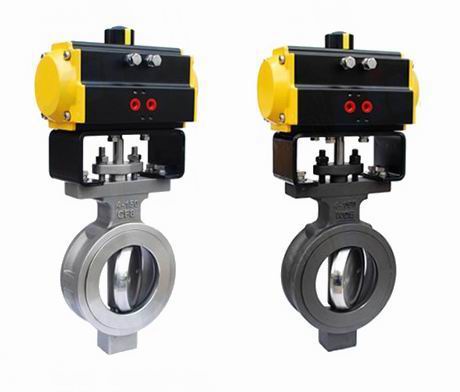

氣動高性能對夾蝶閥|凸耳式|對夾|法蘭|雙偏心設計
氣動高性能對夾蝶閥是一種使用旋轉閥盤控制管道流量的旋轉閥。該閥盤一般可 90 度操作，具有線性流特性。對于節流控制應用，高性能蝶閥或雙偏心閥。其優勢在于直通式流量路徑、超高容量以及容許固體和粘性介質通過的能力。
氣動高性能對夾蝶閥常見應用：
高性能蝶閥適用于無需精確節流控制的一般應用。
由于成本相對于其它控制閥更低，高性能蝶閥常用于需要大尺寸和高溫度的應用。需要仔細選型并應用此類閥門，避免產生與過程負載變更相關的控制問題。適合恒定過程負載應用。設計采用特殊化波形，控制范圍可擴展到分段式球閥的范圍。
提供對夾式、吊耳式和雙法蘭式端部連接樣式。
氣動高性能對夾蝶閥雙偏心設計
雙偏心設計使閥盤可以在閥門開啟瞬間擺離密封件，有助于減少摩擦和密封磨損，加強控制和密封壽命。
氣動高性能對夾蝶閥控制范圍：
高性能蝶閥的控制范圍大約為 30 至 50% 開啟度，是球閥或截止閥的三分之一。
最近推出的波形閥盤蝶閥具有相同比例的流量特性以及線性化安裝特點。
這類蝶閥控制能力良好，可接受增益為 0.5 至 2.0，開啟度從 10% 提高至 70%，相較于同等尺寸的標準高性能蝶閥，其控制范圍提升了近三倍。擴展后的控制范圍可媲美分段式球閥或截止閥。
氣動高性能對夾蝶閥產品概況：
該氣動蝶閥被廣泛用于介質溫度≤250℃的冶金、電力、石油化工、以及給排水的市政建設等工業管道上，作調節流量和截斷流體使用。該蝶閥采用的球面密封及浮動式密封結構和偏心結構，使用壽命長，本閥均有雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。
氣動高性能對夾蝶閥產品特點：
1、該閥采用偏心結構，閥座與閥板幾乎無磨損，具有越關越緊的密封功能。
2、無論在低壓或高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
3、蝶閥密封面采用堆焊鈷基硬質合金，密封面耐摩磨損，使用壽命長。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。驅動裝置可以多工位（旋轉90°或180° )安裝，便于用戶使用。
氣動高性能對夾蝶閥技術參數：
公稱通徑：DN50-DN500
閥體材質：不銹鋼，鑄鐵，球墨鑄鐵，鑄鋼
壓力等級：<PN16/25/40
閥芯材質:不銹鋼
連接類型:對夾，法蘭
閥座密封:丁晴橡膠，三元乙丙，氟橡膠，四氟橡膠
適用介質 水、液體、氣體、油、粉、蒸汽、等介質

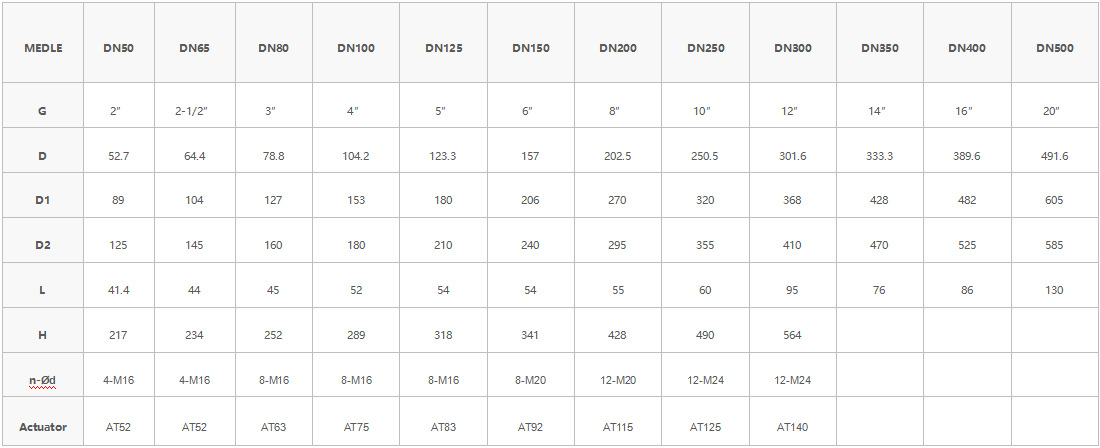

氣動高性能對夾蝶閥外形尺寸：

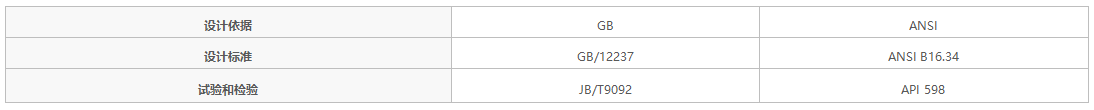

氣動高性能對夾蝶閥技術規范：
