法蘭硬密封蝶閥|三偏心|多層次密封|參數信息
法蘭硬密封蝶閥屬于三偏心蝶閥（又稱多層次硬密封蝶閥）是一款耐高溫耐腐蝕介質的節能型蝶閥，廣泛適用于電力、石油、化工、冶金、市政建設等工業管道上做截?cái)嗷蛘呓油ㄕ{(diào)節介質作用。
法蘭硬密封蝶閥采用三維偏心原理設計、閥座采用硬、軟密封兼容的多層次結構。

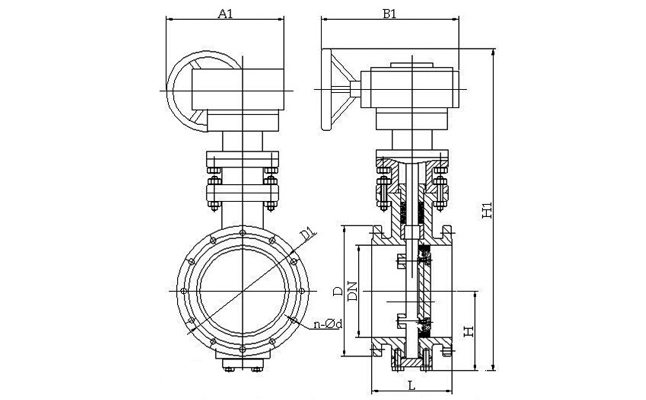

法蘭硬密封蝶閥結構圖：

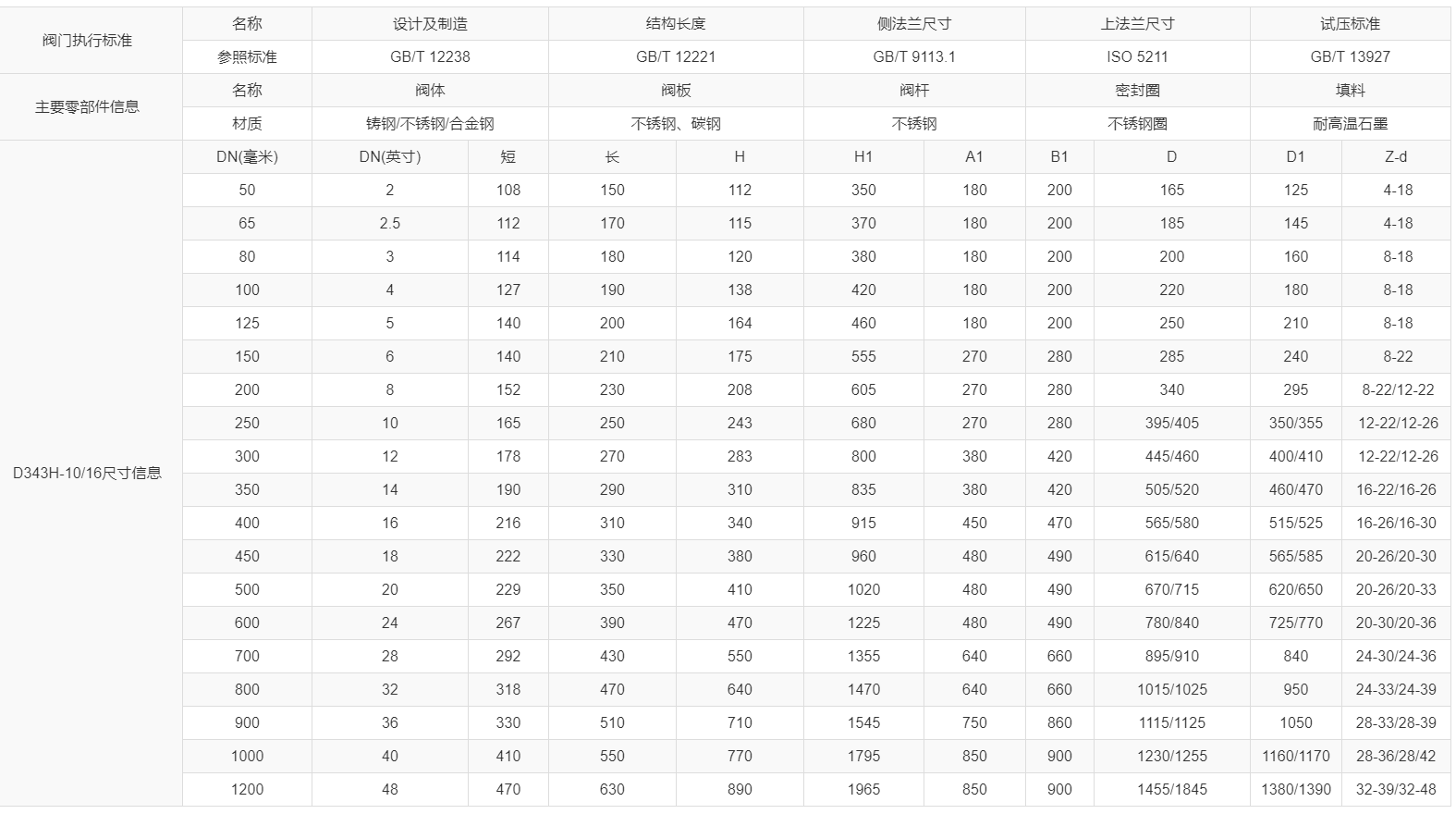

法蘭硬密封蝶閥尺寸表：
法蘭硬密封蝶閥特點：
1.三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
2.密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能。
3.驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
4.蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損。
5.具有雙向密封功能，安裝時不受介質流向的限制。
法蘭硬密封蝶閥基本信息：
產品型號:D373H-16C
產品名稱：三偏心硬密封蝶閥
口徑范圍：40MM-2000MM
閥體材質：鑄鋼WCB
公稱壓力:PN16/64
適用溫度：-29℃~425℃
適用介質：水、若酸堿、空氣、蒸汽、油品等。
應用領域：食品、醫藥、化工、環保、水處理、給排水等。
法蘭硬密封蝶閥執行標準：
設計及制造：GB/T 12238
試壓：GB/T13927
上法蘭尺寸：ISO 5211
側法蘭尺寸：GB/T 9113
結構長度：GB/T 12221
法蘭硬密封蝶閥主要零部件信息：
閥體：鑄鋼WCB
可選：WCB/CF3/CF3M/CF8/CF8M
閥座密封：430+石墨
可選：Cr系不銹鋼13CrSS/304/316
蝶板：鑄鋼WCB
可選：WCB/CF3/CF3M/CF8/CF8M
閥軸：2Cr13
可選：2Cr13/304/316
驅動：渦輪
可選：渦輪、電動、氣動
