硬密封對夾蝶閥|三偏心|鑄鋼|渦輪|手動不銹鋼

硬密封對夾蝶閥采用對夾連接、具有安裝方便、只需將蝶閥放置在管道兩邊兩片法蘭中通過螺栓穿過閥體對夾孔和管道法蘭孔鎖緊即可，對夾式閥體長度短、也很適用于空間小的工況中。結構采用三維偏心原理設計、彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到抗腐蝕、耐高溫、耐磨的功能。主要適用與石油、化工、鋼廠等領域管路上。達到調節流量和開關作用?？蛇x用手柄、渦輪現場操作、也可選用氣動、電動來達到遠程PLC控制。

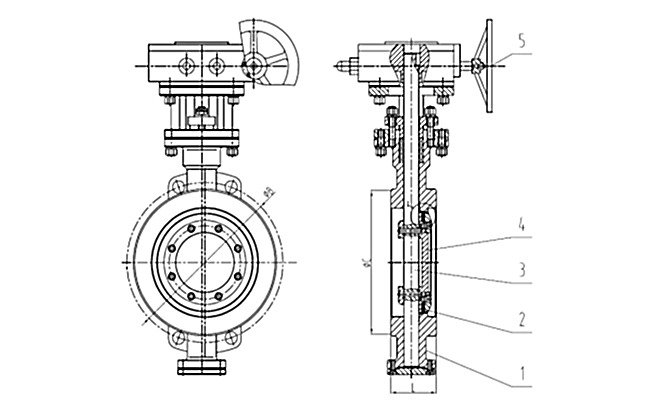

硬密封對夾蝶閥結構圖：

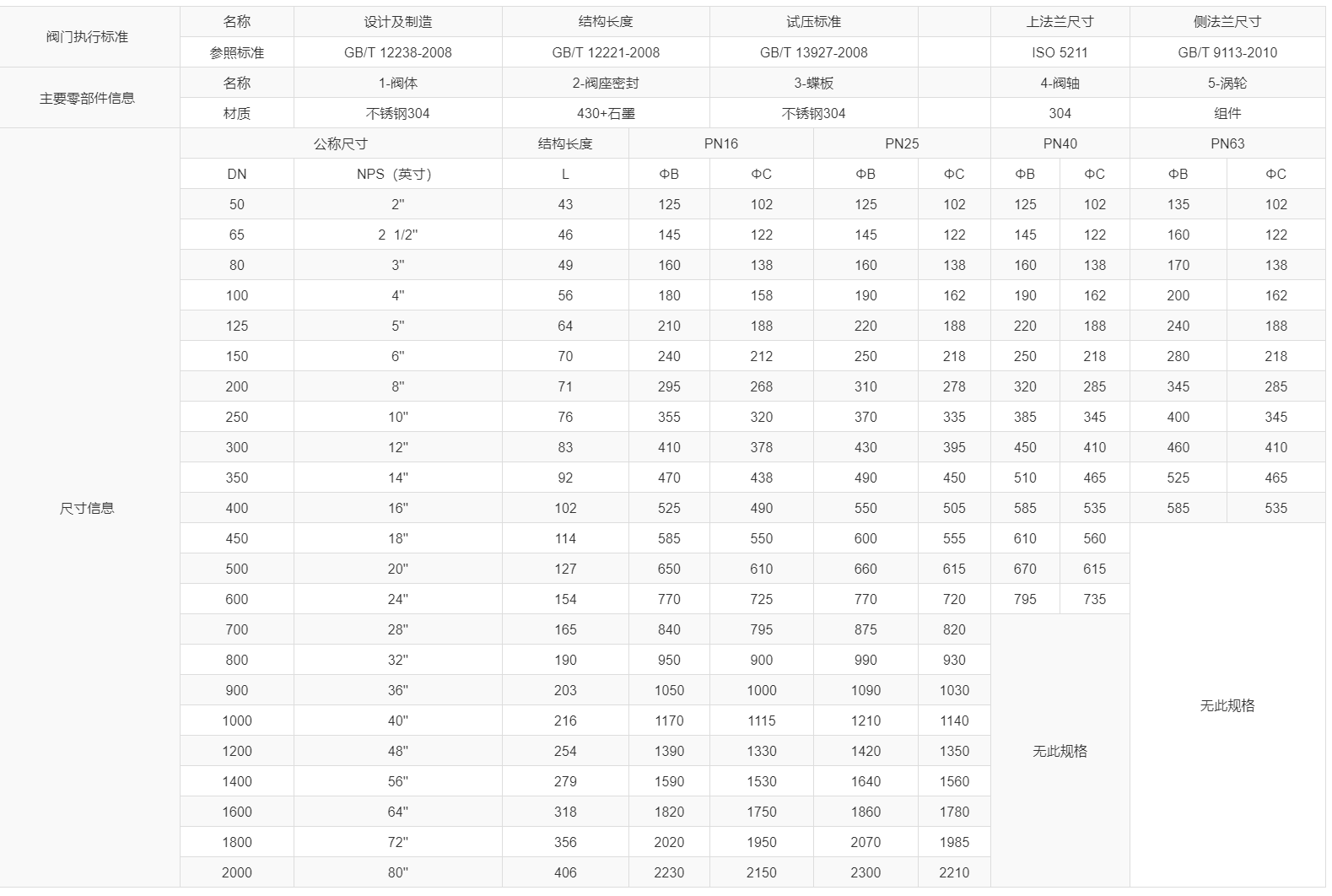

硬密封對夾蝶閥尺寸表：

硬密封對夾蝶閥特點：

1、閥體為精密鑄造閥體、材質WCB達標、外觀精細、無沙眼。

2、閥體均為實心重體。

3、蝶板為數控精密車床加工，精度高。

4、密封圈為軟硬多層疊式金屬圈、具有金屬和彈性密封的雙重優點，確保在高溫、低溫環境下均有優良的密封性能。

5、閥桿采用不銹鋼材質、經過調質處理使閥桿的強度提高一倍。

6、每臺產品的渦輪調節螺絲均配有保護螺帽、保護調節螺絲不受損壞。

硬密封對夾蝶閥基本信息：

產品型號:D373H-16C/P

產品名稱：三偏心硬密封蝶閥

口徑范圍：40MM-2000MM

閥體材質：鑄鋼WCB、

公稱壓力:PN16/64

適用溫度：-29℃~425℃

適用介質：水、若酸堿、空氣、蒸汽、油品等。

應用領域：食品、醫藥、化工、環保、水處理、給排水等。

硬密封對夾蝶閥執行標準：

設計及制造：GB/T 12238

試壓：GB/T13927

上法蘭尺寸：ISO 5211

側法蘭尺寸：GB/T 9113

結構長度：GB/T 12221

硬密封對夾蝶閥主要零部件信息：

閥體：鑄鋼WCB

可選：WCB/CF3/CF3M/CF8/CF8M

閥座密封：430+石墨

可選：Cr系不銹鋼13CrSS/304/316

蝶板：鑄鋼WCB

可選：WCB/CF3/CF3M/CF8/CF8M

閥軸：2Cr13

可選：2Cr13/304/316

驅動：渦輪

可選：渦輪、電動、氣動
