硬密封蝶閥|三偏心|雙向密封|鑄鋼WCB
硬密封蝶閥結構采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工工藝，從而確保整體的抗腐蝕，耐高溫的可靠性。在運行工作時，減少其扭矩力，達到省力，節能的功能。

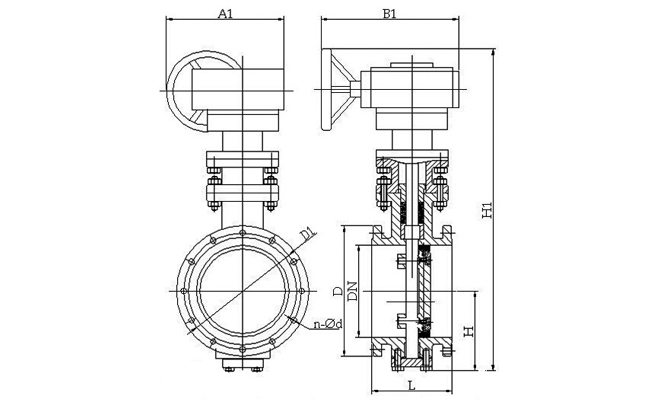

硬密封蝶閥結構圖：
硬密封蝶閥尺寸表：
硬密封蝶閥基本信息：
產品型號:D373H-16C
產品名稱：三偏心硬密封蝶閥
口徑范圍：40MM-2000MM
閥體材質：鑄鋼WCB
公稱壓力:PN16/64
適用溫度：-29℃~425℃
適用介質：水、若酸堿、空氣、蒸汽、油品等。
應用領域：食品、醫藥、化工、環保、水處理、給排水等。
硬密封蝶閥產品特點：
1、閥體為精密鑄造閥體、材質WCB達標、外觀精細、無沙眼。
2、閥體均為實心重體。
3、蝶板為數控精密車床加工，精度高。
4、密封圈為軟硬多層疊式金屬圈、具有金屬和彈性密封的雙重優點，確保在高溫、低溫環境下均有優良的密封性能。
5、閥桿采用不銹鋼材質、經過調質處理使閥桿的強度提高一倍。
6、每臺產品的渦輪調節螺絲均配有保護螺帽、保護調節螺絲不受損壞。
硬密封蝶閥執行標準：
設計及制造：GB/T 12238
試壓：GB/T13927
上法蘭尺寸：ISO 5211
側法蘭尺寸：GB/T 9113
結構長度：GB/T 12221
硬密封蝶閥主要零部件信息：
閥體：鑄鋼WCB
可選：WCB/CF3/CF3M/CF8/CF8M
閥座密封：430+石墨
可選：Cr系不銹鋼13CrSS/304/316
蝶板：鑄鋼WCB
可選：WCB/CF3/CF3M/CF8/CF8M
閥軸：2Cr13
可選：2Cr13/304/316
驅動：渦輪
可選：渦輪、電動、氣動
