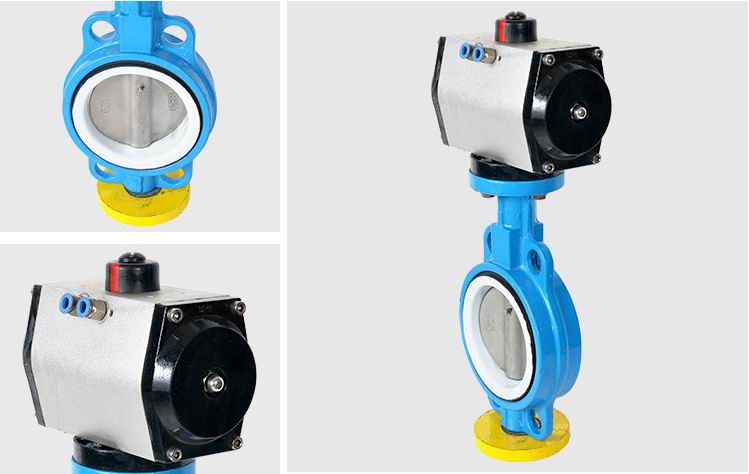

氣動四氟蝶閥|PTFE閥座|海水|酸堿|化工

氣動四氟蝶閥是由氣動執行器和四氟密封蝶閥組成，來達到遠程控制介質開關或者調節的功能。氣動執行器有單作用和雙作用兩種作用方式，單作用帶有主動回位功能，只需要給氣源壓力打開，斷掉氣源就會主動關閉，雙作用給氣源壓力打開，需要關閉就要再給氣源壓力，根據不同的工況需求選用不同作用方式，也可選擇帶定位器來調節介質的流量和壓力。氣動執行器控制的蝶閥執行速度較快，不需要到現場操作，在很大程度上節約了人力資源和時間。

氣動四氟蝶閥密封為四氟PTFE密封，具有耐腐蝕，零泄漏等特點，主要用在一些帶有腐蝕性的介質中，如鹽酸、海水等，如果是常規介質、如水、空氣等。澤選用一般橡膠密封即可。

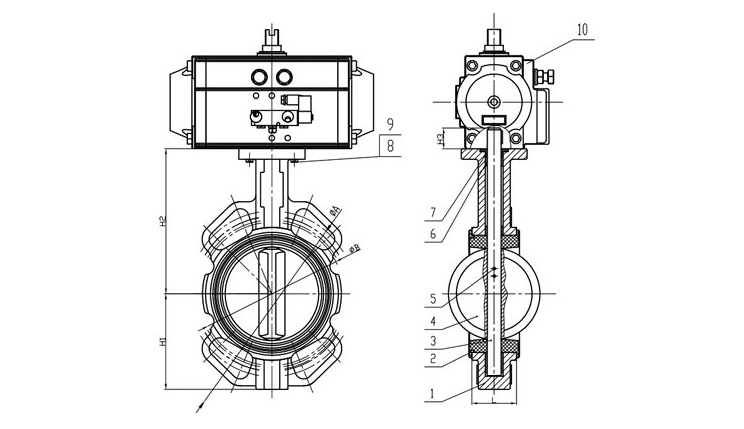

氣動四氟蝶閥結構圖：

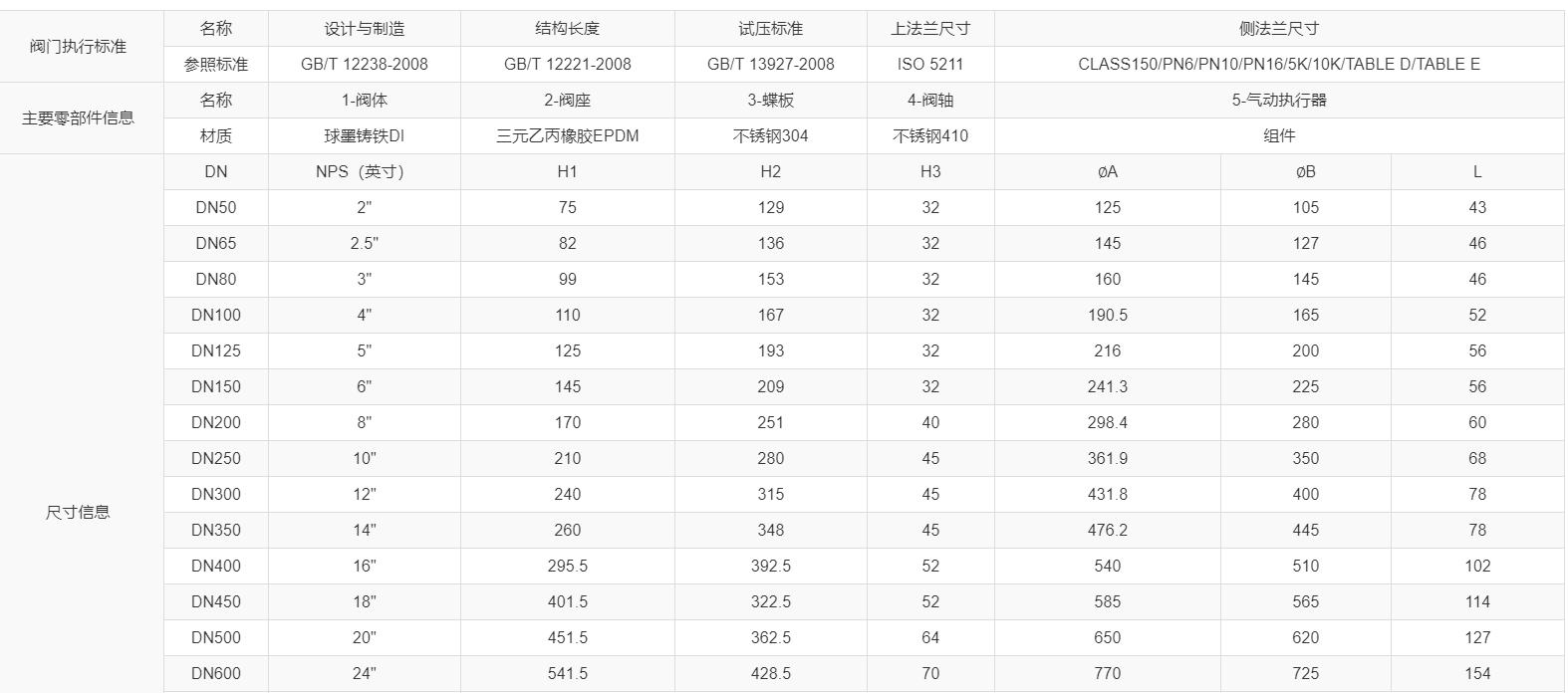

氣動四氟蝶閥安裝尺寸表：

氣動四氟蝶閥工作原理：

氣動四氟蝶閥是以壓縮空氣 0.4- 0.7MPa的氣源為動力，通過給執行器氣孔氣源壓力，驅動閥桿帶動帶蝶板在閥體內做0- 90 度的旋轉，達到對蝶閥全開和全關的操作控制．可根據工況要求，對執行器裝配閥門定位器，輸入 4-20mA 的相關信號，從而控制蝶閥蝶板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。

氣動四氟蝶閥技術參數：

產品名稱：氣動對夾蝶閥

產品型號：D641F-10/16Q

口徑范圍：50MM-1200MM

公稱壓力：10/16公斤

驅動方式：氣源驅動

連接方式：法蘭

閥體材質：球墨鑄鐵DI

閥座材質：四氟PTFE

蝶板材質：球墨鑄鐵DI

適用溫度：-20℃~+120℃

控制方式：開關型、調節型

作用形式：?jiǎn)巫饔?、雙作用、調節型

氣動四氟蝶閥可選擇附件：

切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器

調節型附件：電氣定位器、氣動定位器、電氣轉換器

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件

氣動四氟蝶閥可選配置：

閥體材質：CI/WCB/CF8/CF8M/鋁合金/銅

閥體類型：常規體/軟靠背體/LT體

閥座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐熱/食品級乙丙

蝶板：有銷/無銷/米洛奇

閥軸：45/420/304/316

驅動：手柄/渦輪/氣動/電動

氣動四氟蝶閥標準 ：

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999
