氣動法蘭蝶閥Q641X-16Q,蝶閥配上氣動執行器，來達到遠程控制介質開關或者調節的功能。氣動執行器控制的蝶閥執行速度較快，不需要到現場操作，在很大程度上節約了人力資源和時間。閥體采用法蘭連接方式，蝶閥閥體兩端法蘭與管道法蘭進行連接。法蘭標準有國標、美標、日標、俄標、英標等多種國內外標準可選。可以多工業安裝，不受介質流向影響。廣泛應用到冶金、電力、石油、化工、空氣以及給排水等領域中，達到調節流量和截斷介質流動的作用。
氣動法蘭蝶閥根據密封結構分為軟密封和硬密封兩種密封，軟密封有橡膠密封、四氟密封等，具有耐腐蝕，零泄漏等特點，但是不耐高壓，而硬密封為合金鋼、或者不銹鋼等密封、具有耐磨、抗高壓等特點。

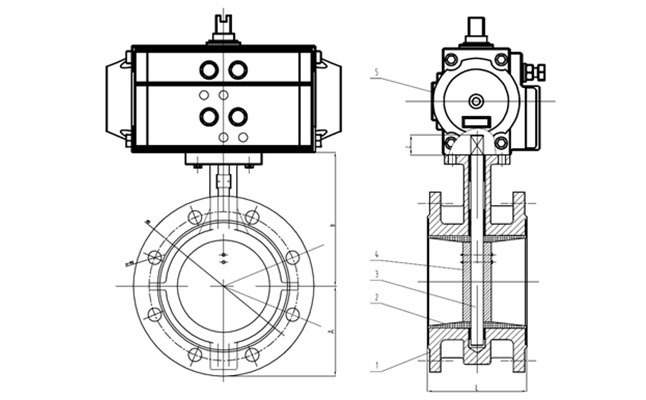

氣動法蘭蝶閥結構圖：

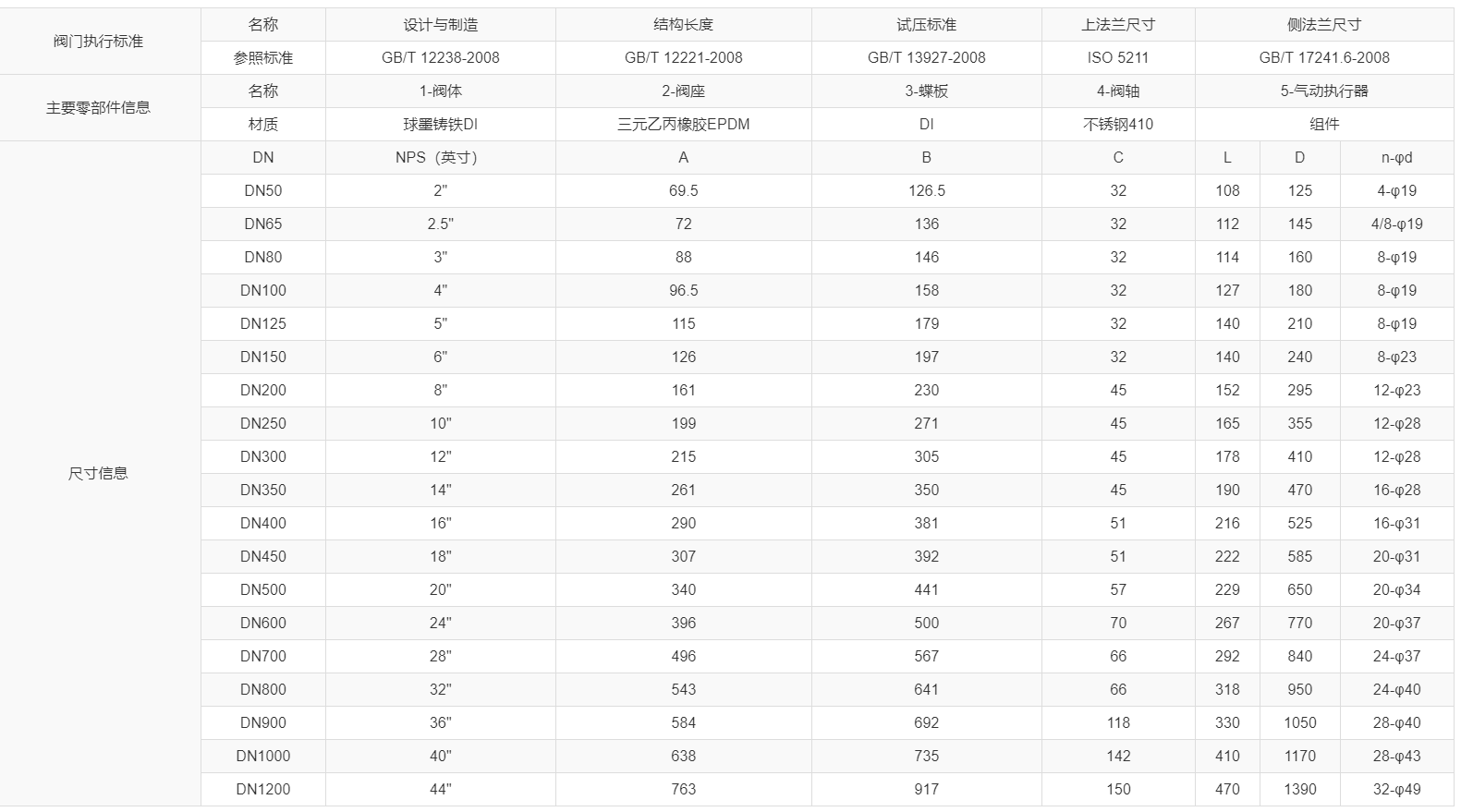

氣動法蘭蝶閥尺寸表格：
氣動對夾蝶閥是以壓縮空氣 0.4- 0.7MPa的氣源為動力，驅動閥桿帶動帶蝶板在閥體內做0- 90 度的旋轉，達到對蝶閥全開和全關的操作控制．可根據工況要求，對執行器裝配閥門定位器，輸入 4-20mA 的相關信號，從而控制蝶閥蝶板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用優先選用的系統裝置之一。
氣動法蘭蝶閥技術參數：
產品名稱：氣動對夾蝶閥
產品型號：D641X-10/16Q
口徑范圍：50MM-1200MM
公稱壓力：10/16公斤
驅動方式：氣源驅動
連接方式：法蘭
閥體材質：球墨鑄鐵DI
閥座材質：三元乙丙橡膠EPDM
蝶板材質：球墨鑄鐵DI
適用溫度：-20℃~+120℃
控制方式：開關型、調節型
作用形式：單作用、雙作用、調節型
氣動法蘭蝶閥可選擇附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器
調節型附件：電氣定位器、氣動定位器、電氣轉換器
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件
氣動法蘭蝶閥可選配置：
閥體材質：CI/WCB/CF8/CF8M/鋁合金/銅
閥體類型：常規體/軟靠背體/LT體
閥座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐熱/食品級乙丙
蝶板：有銷/無銷/米洛奇
閥軸：45/420/304/316
驅動：手柄/渦輪/氣動/電動
氣動法蘭蝶閥標準 ：
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
