氣動對夾蝶閥|氣動執行器|防爆|軟密封|硬密封

氣動對夾蝶閥在對夾蝶閥的基礎上加配氣動執行器，來達到遠程控制介質開關或者調節的功能。不需要到現場操作，節約了 人力資源和時間。閥體采用對夾連接方式，只需將蝶閥夾在管道兩端的法蘭之間，然后用螺栓穿過蝶閥對夾孔和管道法蘭孔再用螺母鎖緊固定。對夾蝶閥體積小，可適用于現場管道兩端比較窄，管道距離比較短的場合?？梢远喙I(yè)安裝，不受介質流向影響。廣泛應用到冶金、電力、石油、化工、空氣以及給排水等領域中，達到調節流量和截?cái)嘟橘|(zhì)流動的作用。

氣動對夾蝶閥根據密封結構分為軟密封和硬密封兩種密封，軟密封有橡膠密封、四氟密封等，具有耐腐蝕，零泄漏等特點，但是不耐高壓，而硬密封為合金鋼、或者不銹鋼等密封、具有耐磨、抗高壓等特點。

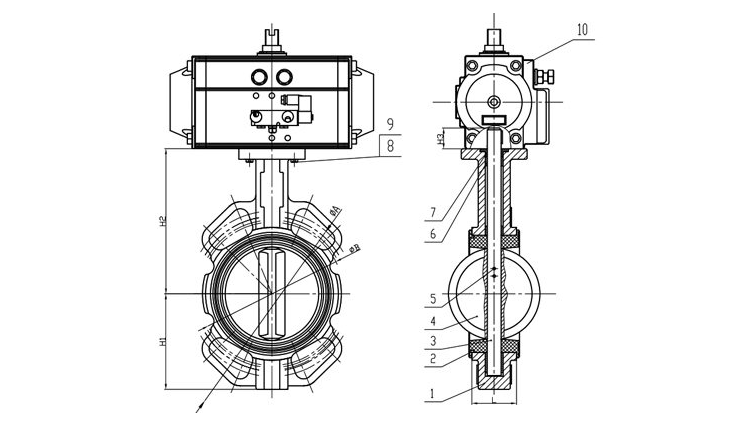

氣動對夾蝶閥結構圖：

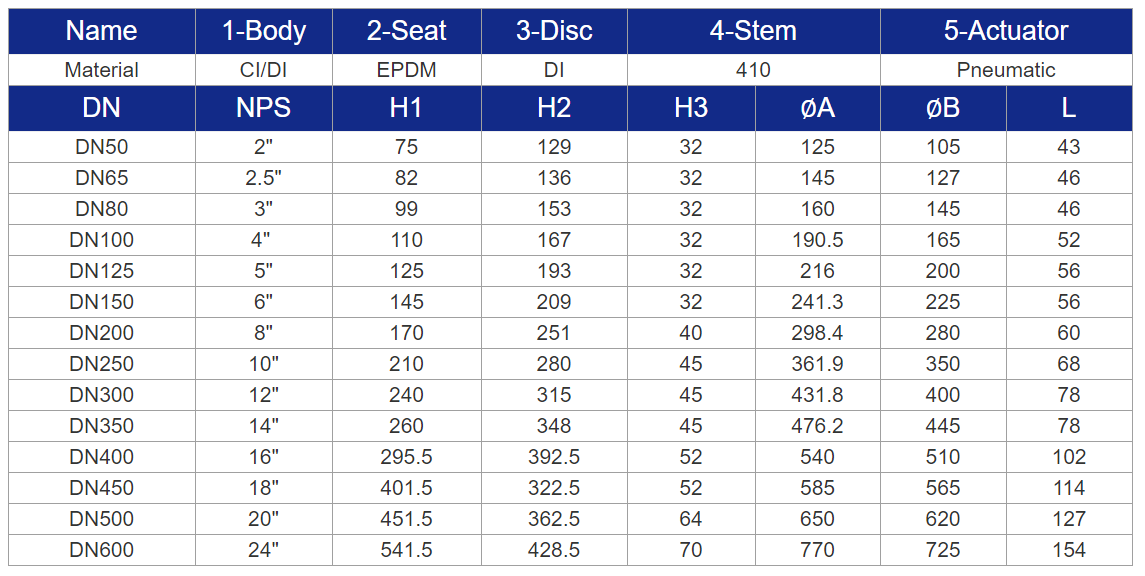

氣動對夾蝶閥尺寸表格：

氣動對夾蝶閥工作原理：

氣動對夾蝶閥是以壓縮空氣 0.4 一 0.7MPa的氣源為動力，驅動閥桿帶動帶蝶板在閥體內做0- 90 度的旋轉，達到對蝶閥全開和全關的操作控制．可根據工況要求，對執行器裝配閥門定位器，輸入 4-20mA 的相關信號，從而控制蝶閥蝶板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用優先選用的系統裝置之一。

氣動對夾蝶閥技術參數：

產品名稱：氣動對夾蝶閥

產品型號：D671X-10/16Q

口徑范圍：50MM-1200MM

公稱壓力：10/16公斤

驅動方式：氣源驅動

連接方式：對夾

閥體材質：球墨鑄鐵DI

閥座材質：三元乙丙橡膠EPDM

蝶板材質：球墨鑄鐵DI

適用溫度：-20℃~+120℃

作用形式：?jiǎn)巫饔?、雙作用、調節型
