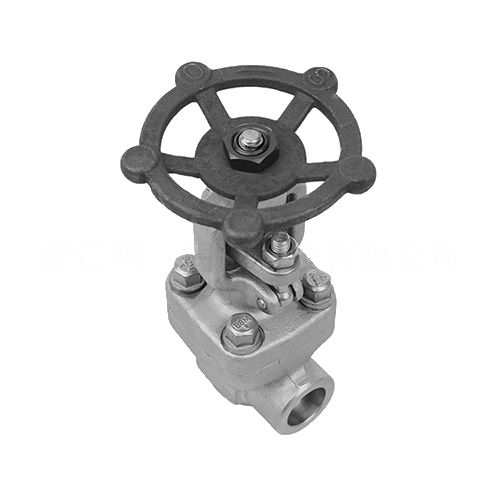

CL900焊接閘閥

Z61Y-900LB-ANSI B16.11-ANSI B16.25

CL900焊接閘閥是在高壓管路中使用非常廣泛的一種閥門，一般口徑100以下的切斷裝置都選用它。選用它主要優點有耐高溫高壓，流體阻力小，介質的流向不受限制等，被廣泛應用于石油、化工、冶金、竣工、電力等行業。通過轉動手輪閥桿帶動閘板上下運動來實現對介質的接通、截?cái)嗫刂?，在安裝時，沒有進出口方向要求，介質可以雙向流通。當處于全開狀態時，管路中的流道是直通的，介質在流經閥體通道時，沒有任何阻擋，流阻小。

CL900焊接閘閥閥體為精密鍛造閥體，二次拋丸處理，外觀精細，無沙眼。內件數控精密設備加工，保證精度，產品出廠前均按照API602、BS5352、ANSI B16.34標準嚴格生產和API598、GB/T13927、JB/T9092標準檢驗（做殼體、密封雙層壓力檢測），可提供材質化驗單，及機械性能報告。

CL900焊接閘閥是屬于鍛鋼閘閥的一種，在管道中主要起到接通與截?cái)嘟橘|(zhì)作用，該閥的啟閉件為閘板，閘板的運動方向與介質流動方向是相互垂直的，因閘閥做調節流量用,閘板就處于半開狀態,不同的介質在流動過程中,就會對閘閥的閘板進行沖刷,很可能會使閘閥的閘板損壞或彎曲。所以只能作全開和全關，不適合用于調節流量。

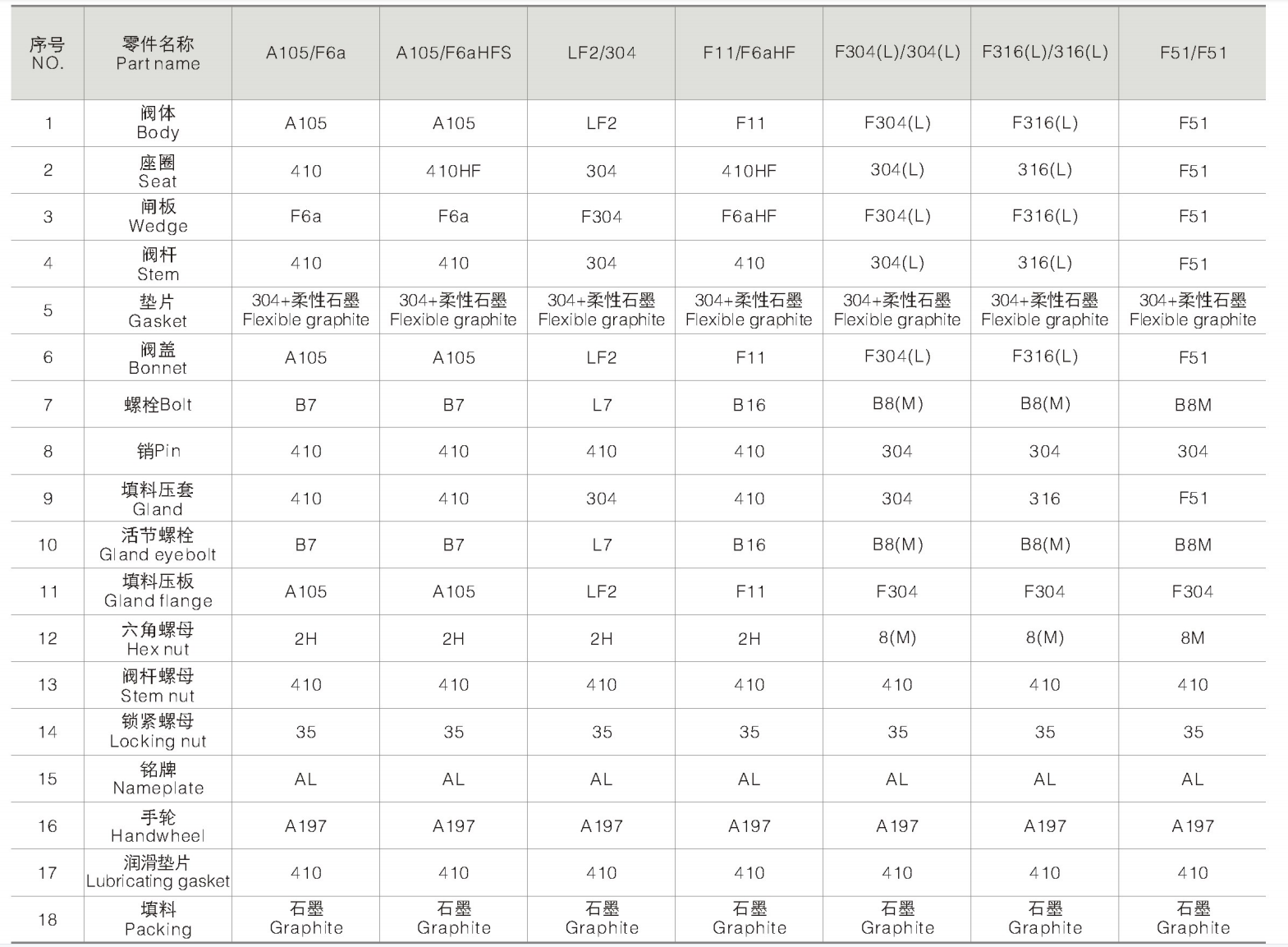

材料表:

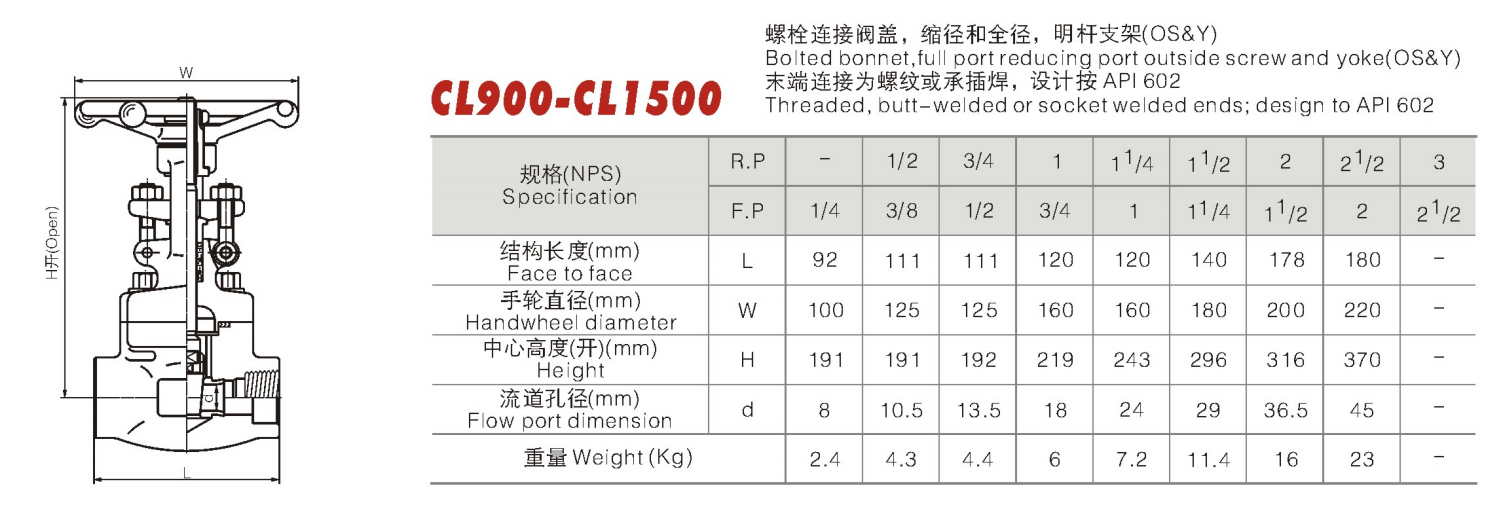

連接尺寸：

設計制造標準采用API602、ANSI B16.34美標標準。以A105/LF2/LF3/304(L)/316(L)/F347/F321/F51為主體材質。由鍛造工藝制作而成。具有耐高壓、耐高溫等特點。適用于壓力CL150-CL4500,工作溫度≤-29℃～550℃的石油、化工、冶金、火力電站等系統管路上作為截流裝置使用。

控制方式采用手輪操作，也可選擇電動或者氣動執行器來達到遠程控制。適用于不方便現場操作，或者統一PLC控制系統中。承插焊尺寸按照：ANSI B16.11/JB1751標準、對焊端尺寸按照：ANSI B16.25 JB/T12224標準。

結構特點：

1、閥體外形為桶形或流線形。流通形狀為直通式。流體阻力小。

2、產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等標準要求。

3、關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。

4、閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足各種工況的要求。

技術參數：

公稱通徑 1/2-20寸

壓力等級 PClass150～Class4500

連接方式 焊接、可選法蘭、螺紋

驅動方式 手動、可選氣動、電動

適用溫度 -40℃～550℃

適用介質 水、氣體、油品等

控制方式 開關型（開關切斷）

適用介質 水、液體、氣體、油、等高壓介質

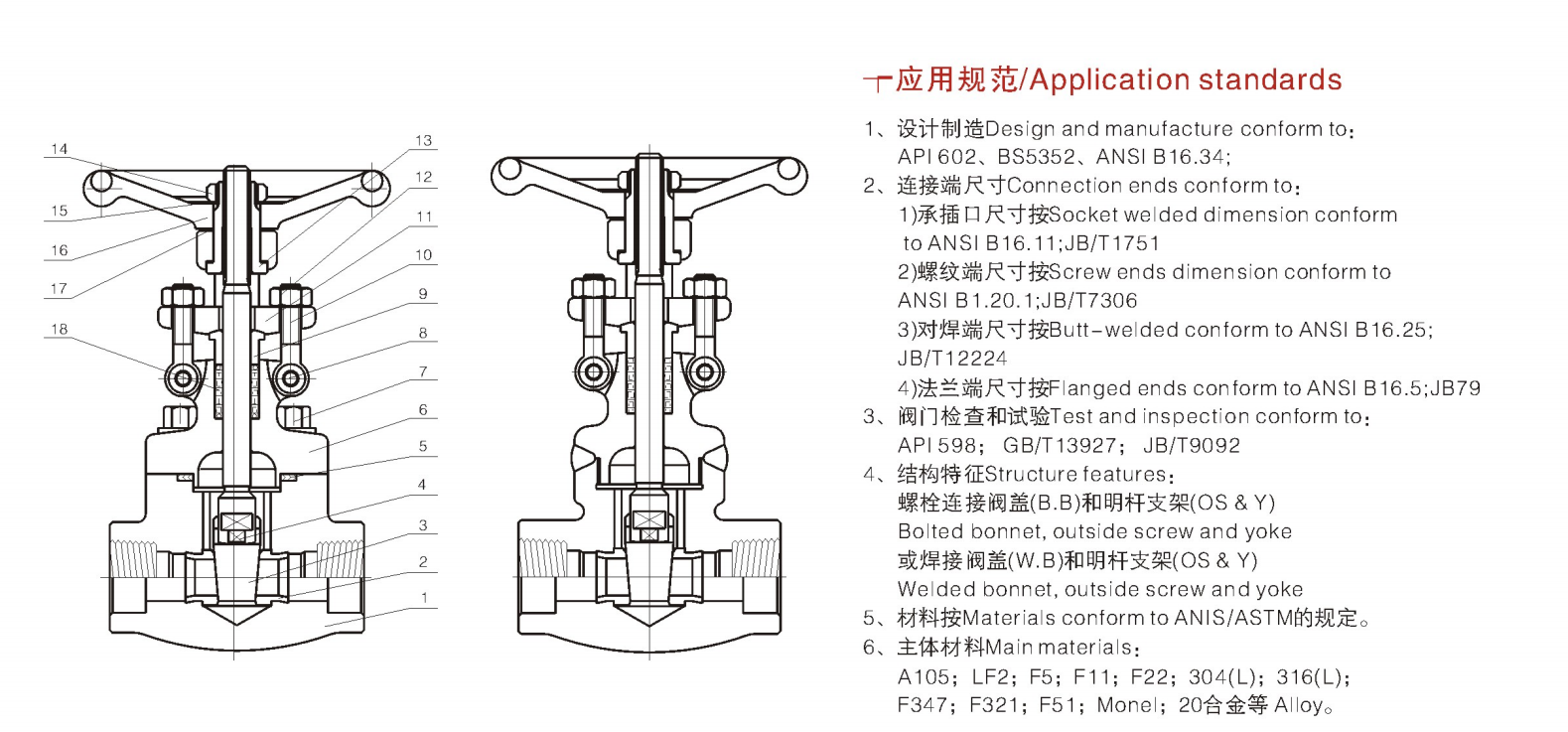

產品標準：

設計制造：API602、BS5352、ANSI B16.34

連接端尺寸標準：

承插焊尺寸按照：ANSI B16.11/JB1751

對焊端尺寸按照：ANSI B16.25 JB/T12224

法蘭端尺寸按照：ANSI B16.5 JB79

閥門檢驗和試驗：API598、GB/T13927、JB/T9092

結構特征：螺栓連接閥蓋和明桿支架/焊接閥蓋和明桿支架

材料按照ASTM的規定

主體材料:LF2/LF3/304(L)/316(L)/F347/F321/F51

焊接閘閥對介質流動方向不受限制。電動閘閥執行器可根據客戶選型智能一體型、普通戶外型等，連接方式通常采用法蘭連接特殊場合也有用焊接連接。

閘閥通常適用于不需要經常啟閉，而且保持不銹鋼閘板全開或全閉的工況，不適宜做調節介質的流量和壓力。如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
