CL400焊接閘閥

Z61Y-400LB-設計制造標準-連接端尺寸標準

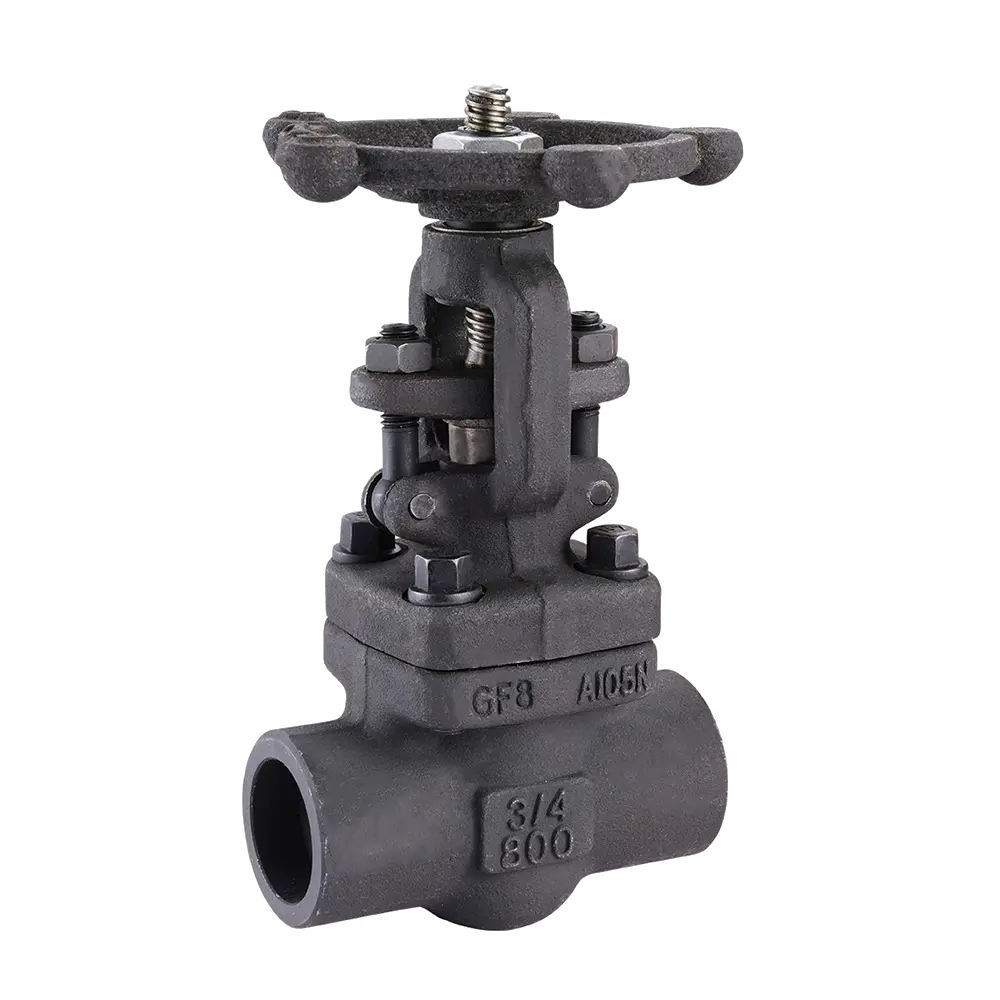

CL400焊接閘閥閥體為精密鍛造閥體，二次拋丸處理，外觀精細，無沙眼。內件數控精密設備加工，保證精度，產品出廠前均按照API602、BS5352、ANSI B16.34標準嚴格生產和API598、GB/T13927、JB/T9092標準檢驗（做殼體、密封雙層壓力檢測），可提供材質化驗單，及機械性能報告。

CL400焊接閘閥是屬于鍛鋼閘閥的一種，在管道中主要起到接通與截斷介質作用，該閥的啟閉件為閘板，閘板的運動方向與介質流動方向是相互垂直的，因閘閥做調節流量用,閘板就處于半開狀態,不同的介質在流動過程中,就會對閘閥的閘板進行沖刷,很可能會使閘閥的閘板損壞或彎曲。所以只能作全開和全關，不適合用于調節流量。

設計制造標準采用API602、ANSI B16.34美標標準。以A105/LF2/LF3/304(L)/316(L)/F347/F321/F51為主體材質。由鍛造工藝制作而成。具有耐高壓、耐高溫等特點。適用于壓力CL150-CL4500,工作溫度≤-29℃～550℃的石油、化工、冶金、火力電站等系統管路上作為截流裝置使用。

控制方式采用手輪操作，也可選擇電動或者氣動執行器來達到遠程控制。適用于不方便現場操作，或者統一PLC控制系統中。承插焊尺寸按照：ANSI B16.11/JB1751標準、對焊端尺寸按照：ANSI B16.25 JB/T12224標準。

結構特點：

1、閥體外形為桶形或流線形。流通形狀為直通式。流體阻力小。

2、產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等標準要求。

3、關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。

4、閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足各種工況的要求。

標準代號和標準規范：

美標閘閥是指符合美標生產標準設計，美標閘閥常見標準代號為：ASTM（美國材料試驗會標準）、NSS（美國閥門協會標準）、API（美國石油學會標準）、ANSI（美國標準）。

設計相關標準規范：

1、設計制造標準：API 600、ISO 10434、API 6D；

2、結構長度標準：ASME B 16.10；

3、連接法蘭標準：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44。

4、試驗檢驗標準：API 600、API 598、ISO 10434、API 6D；

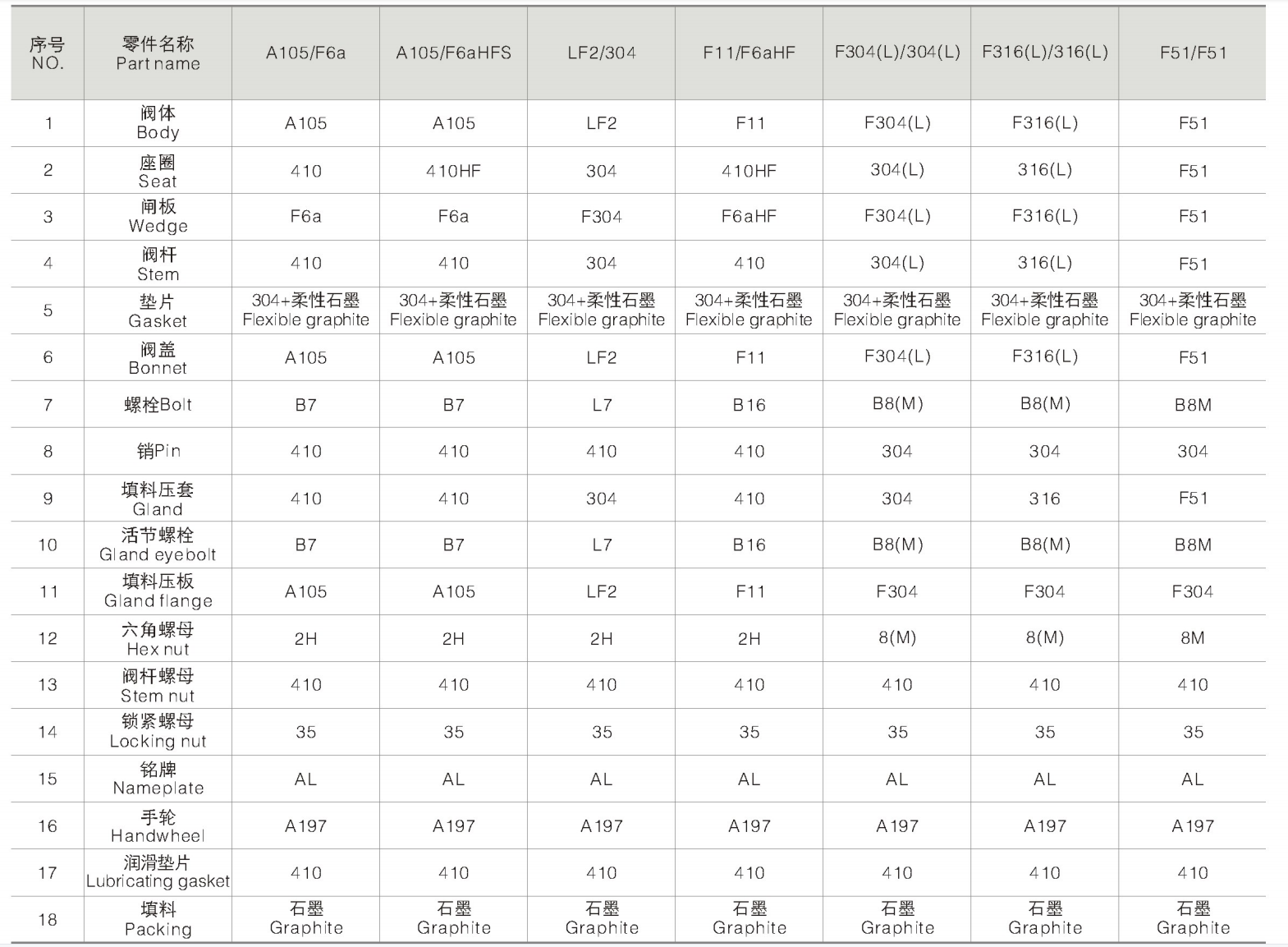

零部件材料表：

技術參數：

公稱通徑 1/2-20寸

壓力等級 PClass150～Class4500

連接方式 焊接、可選法蘭、螺紋

驅動方式 手動、可選氣動、電動

適用溫度 -40℃～550℃

適用介質 水、氣體、油品等

控制方式 開關型（開關切斷）

適用介質 水、液體、氣體、油、等高壓介質

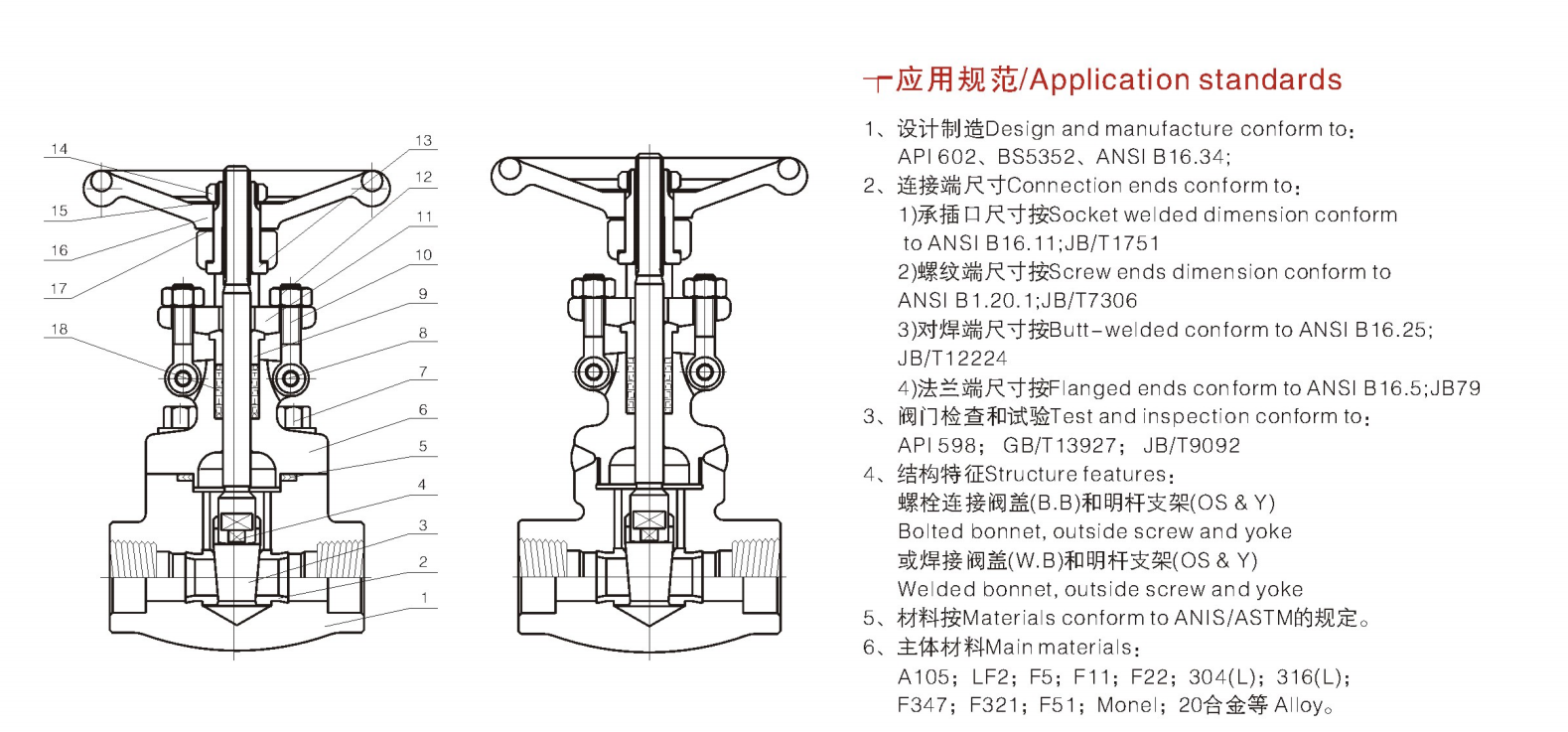

產品標準：

設計制造：API602、BS5352、ANSI B16.34

連接端尺寸標準：

承插焊尺寸按照：ANSI B16.11/JB1751

對焊端尺寸按照：ANSI B16.25 JB/T12224

法蘭端尺寸按照：ANSI B16.5 JB79

閥門檢驗和試驗：API598、GB/T13927、JB/T9092

結構特征：螺栓連接閥蓋和明桿支架/焊接閥蓋和明桿支架

材料按照ASTM的規定

主體材料:LF2/LF3/304(L)/316(L)/F347/F321/F51

安裝與維護應注意以下事項：

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。

帶執行機構的閘閥，按產品使用說明書的規定安裝。
