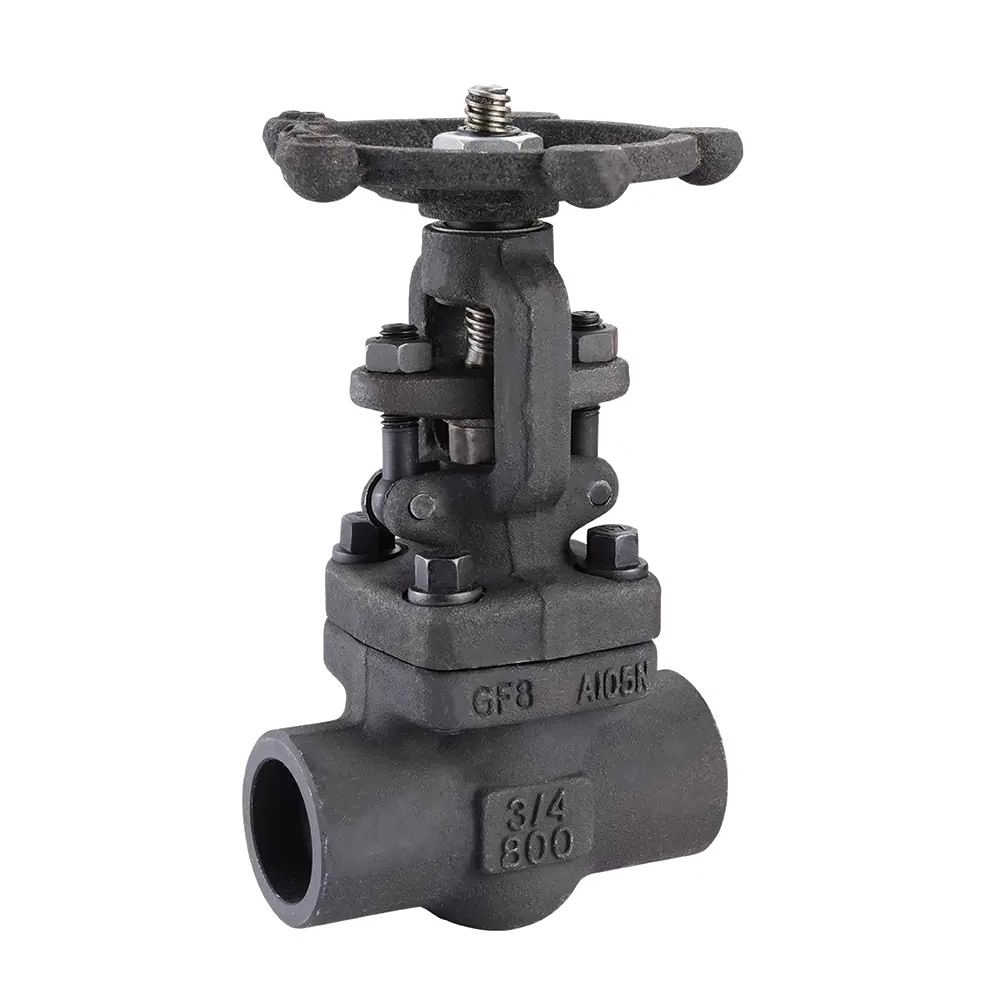

高壓螺紋閘閥
高壓螺紋閘閥-鍛造-鍛鋼
高壓螺紋閘閥采用鍛造工藝，閥體材質有鍛鋼A105、LF2、F11、F304、F316、F51等多種材質，壓力CL150-CL4500。
高壓螺紋閘閥采用三種閥蓋設計形式。 種是螺栓固定的引擎蓋。根據這種設計，閥體和閥蓋通過螺栓和螺母以及螺旋墊圈（由柔性石墨制成的316夾緊）連接。如果您有特殊要求，也可以使用金屬環連接。第2種設計形式是焊接的閥蓋。根據該設計形式的閥，閥體和閥蓋通過螺釘，對焊的閘閥連接。第3個是自動壓力擰緊閥蓋，通過螺釘將閥體和閥蓋連接起來，以密封內部壓力自動密封環。
應用范圍：
設計制造：API602、BS5352、ANSI B16.34
連接端尺寸：
承插焊尺寸按照：ANSI B16.11/JB1751
對焊端尺寸按照：ANSI B16.25 JB/T12224
法蘭端尺寸按照：ANSI B16.5 JB79
閥門檢驗和試驗：API598、GB/T13927、JB/T9092
結構特征：螺栓連接閥蓋和明桿支架/焊接閥蓋和明桿支架
材料按照ASTM的規定
主體材料:A105/LF2/F11/F22/304(L)/316(L)/F347/F321/F51/MONEL/20合金等。
特點：
1、采用平底閥座結構設計，消除雜質沉積，降低流體阻力，使循環更加順暢。
2、輕而易舉地打開和關閉。
3、安裝方便，介質流向相對自由，不受限制。
4、結構簡單，密封嚴密，制造工藝精湛。
優點：
1.流體阻力小，密封面受介質的忡刷和侵蝕小。
2.適用于 Class150 ～ 4500 、工作溫度 -29～425℃(碳鋼)或-29～500℃(不銹鋼)的小口徑管路上，用于截斷或接通管路中的介質。
3.對形體簡單， 結構長度短，制造工藝性好，適用范圍廣。
4.閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
5.閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
6.介質流向不受限制，不擾流、不降低壓力。密封性能非常好 全開時密封面受沖蝕較小。
7.鍛鋼閘閥運動方向與流體方向相垂直，能作全開和全關 。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
安裝：
1、安裝前清洗閥門內部，閥腔和密封面不得有雜質。
2、均勻擰緊連接所有零件的螺栓。
3、檢查填料部件是否壓緊，以便填料能緊密密封，閘門能靈活開關。
4、安裝前檢查閥門的型號和尺寸，介質的流向必須與規定的流向一致。
5、安裝時，應留有一定的空間，以方便閥門驅動的操作。
6、安裝后，必須定期維護。

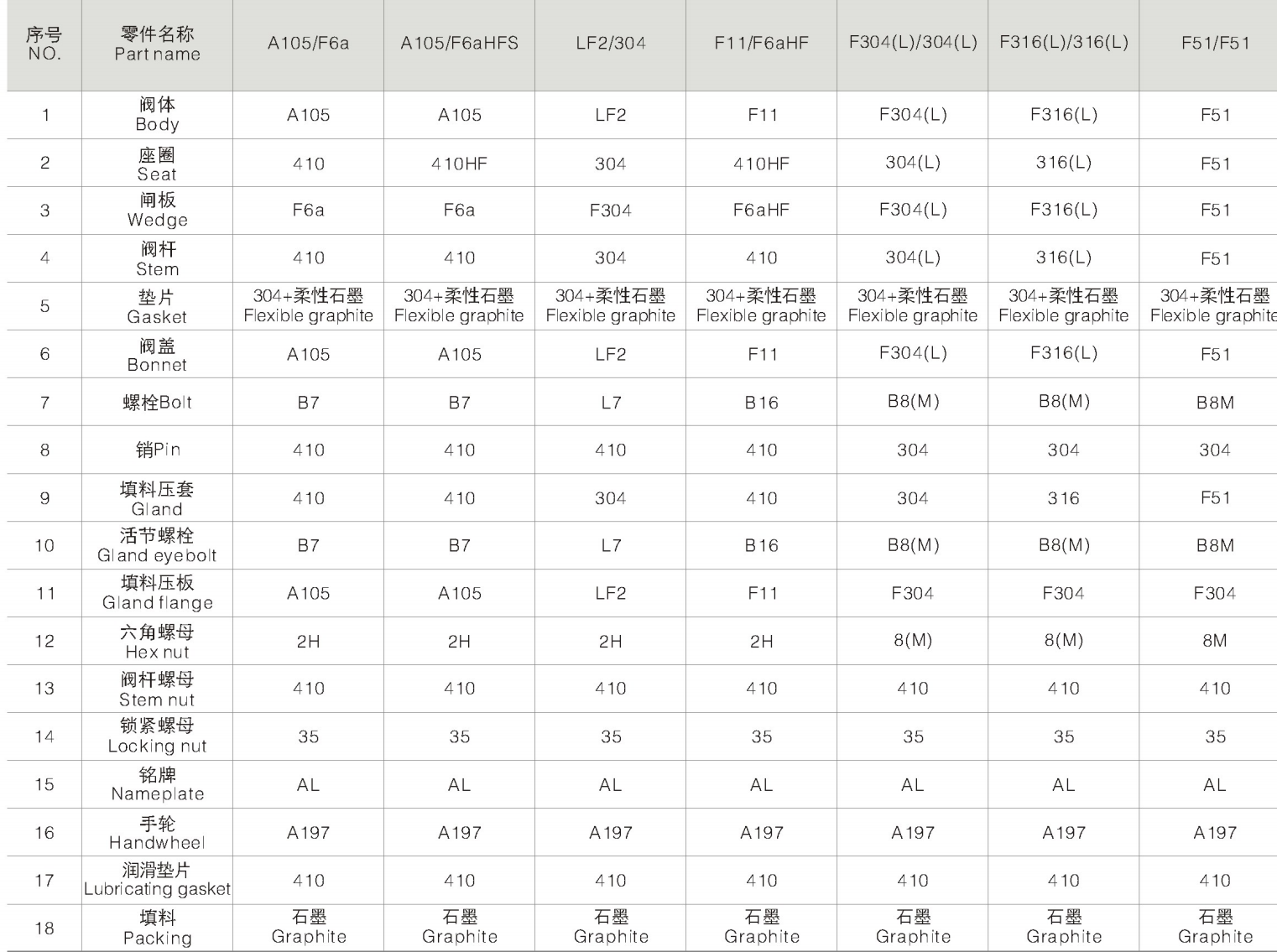

材料表：
