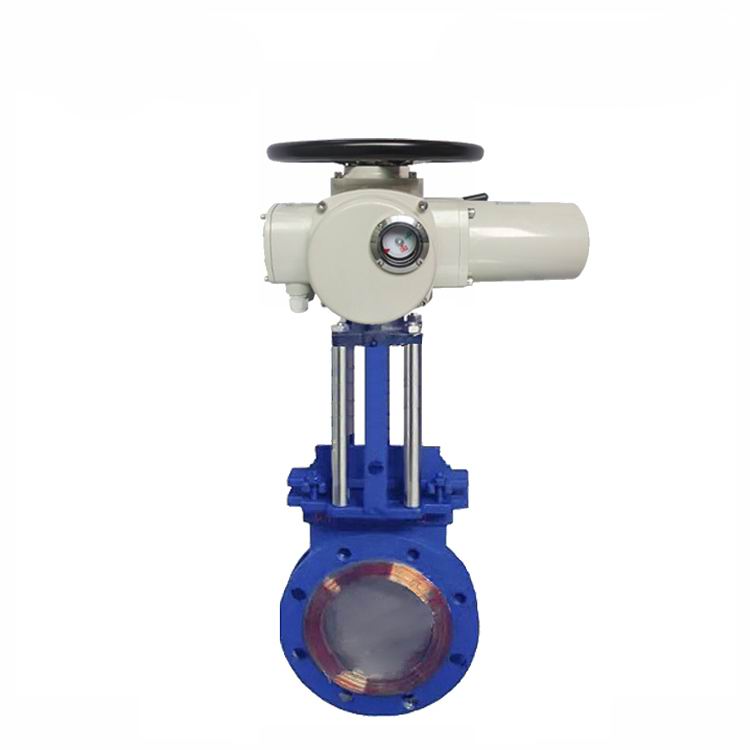

電動法蘭刀閘閥
電動法蘭刀閘閥是由法蘭刀閘閥與電動執行機構組合而成，刀閘閥的啟閉件是閘板，通過電動執行裝置電源驅動使閥板作上升或者下降的運動，靠可以切割纖維材料的刀刃形閘板來切斷介質。適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道當中。
電動法蘭刀閘閥工作原理：
刀閘閥由狹長閥體和閥體內滑動閥板構成。
無論在關閉或開啟狀態，閥板上部始終伸出閥體之外。
閥板末端成倒角非常鋒利，表面的拋光處理加強閥板穿透性。
刀閘閥關到底時，閥板被壓在連接處確保閥座密封性能，填料壓塊確保閥門內部密封。
特別適用于一些復雜的使用環境，如粘稠性或是粉狀介質。
傳統閘閥會有大滯留區，因此粘稠性或粉狀介質會阻礙閥板關閉，而刀閘閥的閥板始終伸出閥體，并且閥板邊緣鋒利有切割功能，可以順利開啟或關閉。
電動法蘭刀閘閥特點：
對夾螺紋安裝
單向密封，閥體上標有方向箭頭
滯留區?。洪l板在閥體內受牽引，與閥體間隙小
填料壓塊：填料和O形圈（材質與閥座接頭相同）保證上法蘭密封性能并減小操作扭矩、壓力損失小
電動法蘭刀閘閥閥座密封圈：
鑄鐵閥體為丁腈橡膠
不銹鋼閥體為乙丙橡膠
硬密封：對應材質
白色丁腈、白色乙丙膠、硅膠、氟橡膠、氯磺化聚乙烯等
L形密封圈用不銹鋼環套固定于閥體內，穩固性強，不會脫離
電動法蘭刀閘閥填料：
鑄鐵或不銹鋼結構為聚四氟乙烯
根據具體情況，高溫環境可用聚四氟乙烯、石墨等填料
電動法蘭刀閘閥執行機構：
手輪、鏈條、
杠桿
蝸動頭
雙作用氣動頭和單作用氣動頭
按需求可在氣動頭上加配手動裝置
單相或三相230/400V電動頭
液壓缸
電動法蘭刀閘閥附件：
機械式或感應式限位開關
5/2或3/2電磁閥
消聲器
過濾減壓閥
電氣定位器
電動法蘭刀閘閥技術參數：
公稱通徑 DN50-1000mm
閥體材質 鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼
公稱壓力 PN1.0、1.6 MPa
控制方式 電動控制（電源驅動）
電源電壓 AC380V、50HZ
適用介質 紙漿、污水、煤漿、灰、渣水混和物
電動法蘭刀閘閥應用范圍：
造紙紙漿生產
供水、水處理、污水處理
化工行業（粉末、結晶體）
釀酒行業（葡萄酒）
水泥輸送與儲存
粉體輸送
氣力輸送
倉儲
電動法蘭刀閘閥外形圖：

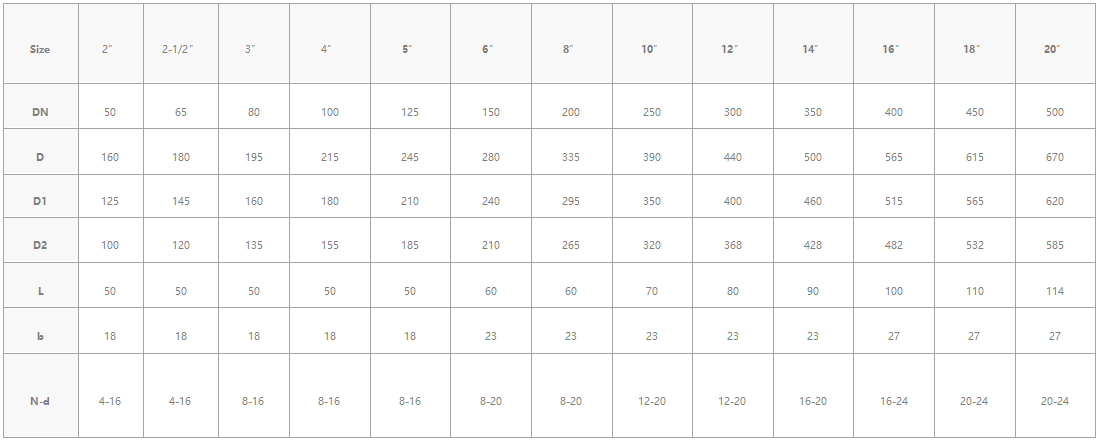

電動法蘭刀閘閥安裝尺寸：
電動法蘭刀閘閥安裝和使用說明：
1、在安裝氣動刀閘閥之前，請檢查閥腔和密封面及其他零件，以防止灰塵和沙粒粘附。
2、必須均勻地?cái)Q緊閘閥每個連接處的螺栓。
3、檢查包裝時，不僅要確保包裝的氣密性，還必須用力按壓氣刀閘閥，并且要靈活地打開閘門。
4、在安裝閥門之前，用戶應檢查閥門型號，連接尺寸并注意介質的流向，以確保與閥門要求相一致。
5、氣刀閘閥驅動器的接線必須按照接線圖進行。
6、氣動刀閘閥需要定期維護，不能隨意撞擊和壓縮，以免影響密封。
