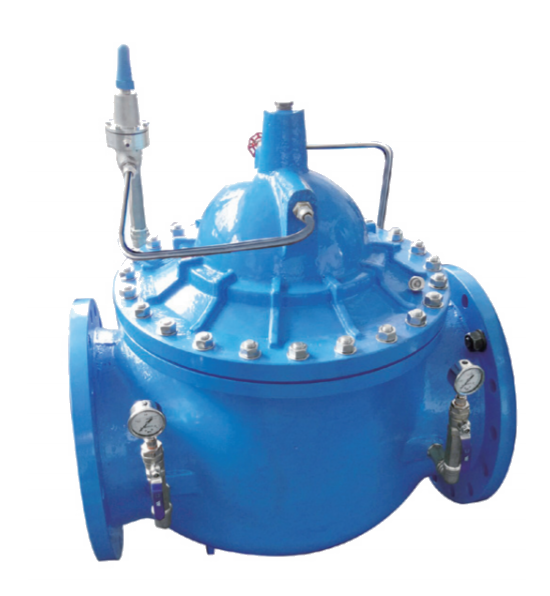

壓差旁通閥|800X|平衡壓差|降低系統的噪音
壓差旁通閥是一種用于空調系統供/回水之間以平衡壓差的閥門?？商岣呦到y(tǒng)的利用率，保持壓差的精確恒定值，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能。
壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
壓差旁通閥結構圖:

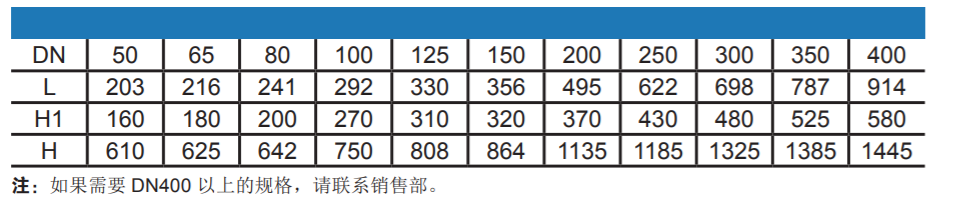

壓差旁通閥尺寸表：
壓差旁通閥應用及特點：
功能：可提高系統的利用率，保持壓差的精確恒定值，并可最大限度地降低系統的
噪音，以及過大壓差對設備造成的損壞。
應用區域：建筑、水處理等。
壓差旁通閥特點：
1. 啟閉無摩擦；
2. 上裝式結構；
3. 密封性能可靠；
4. 操作方便；
5. 適用范圍廣。
壓差旁通閥工作原理：
當主閥進出口間壓差變化時，導閥兩端的壓差發生變化，導閥開度發生變化，壓差大時
導閥開度大，控制室的泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口
間壓差變小。反之，主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，
推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在設定
值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
壓差旁通閥技術參數：
公稱通徑：DN50~DN800
公稱壓力：PN16/25
適用溫度：0℃ ~80℃
適用介質：清水
調壓范圍：0.1MPa~0.4Mpa
設計標準：JB/T 10674-2006
測試標準：GB/T 13927-2008
壓差旁通閥要零件材質：
閥體材質：球鐵表面環氧噴涂
閥蓋材質：球鐵表面環氧
導閥材質：銅 / 不銹鋼
連接管材質：銅 / 不銹鋼
壓差旁通閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保產品滿足應用的
要求；
(2) 安裝人員必須是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后必須進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前必須對管道系統進行徹底地的清洗
（必要時采用化學試劑），以確保管道系統的清潔、無銹蝕和污垢，在沖洗前必須
移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備
安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
(7) 使用符合標準的法蘭及對應螺栓固定；
(8) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致；
(9) DN200 以下的主閥水平或垂直安裝均可，但以水平安裝為宜。DN200 及以上只能
水平安裝。
