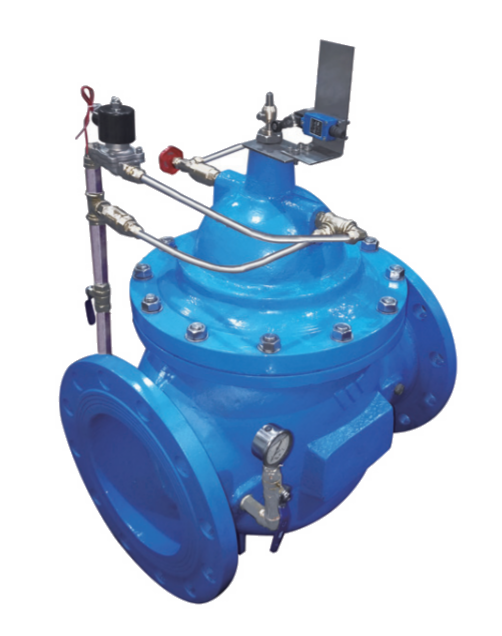

水泵控制閥|700X|保護水泵|防止水錘沖擊
水泵控制閥閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。用于安裝在高層建筑以及給水系統的水泵出口處，主要作用是防止介質倒流。當水泵即將停止供水前。閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。是水泵出口必不可少的保護裝置。使用安全可靠。
水泵控制閥工作原理：
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、
單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適
的開度，保持下游正常水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，
控制室壓力升高，主閥開始關閉。當關閉至 90% 時，主閥上部行程開關輸出停泵信號，
水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

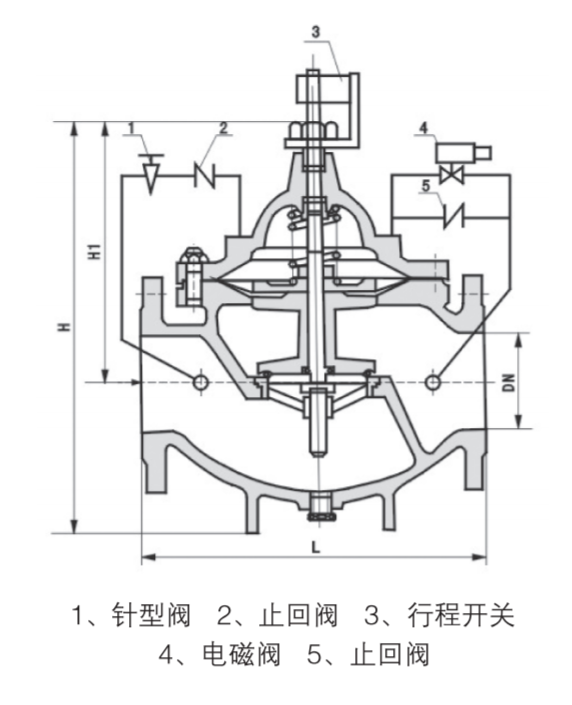

水泵控制閥結構圖:

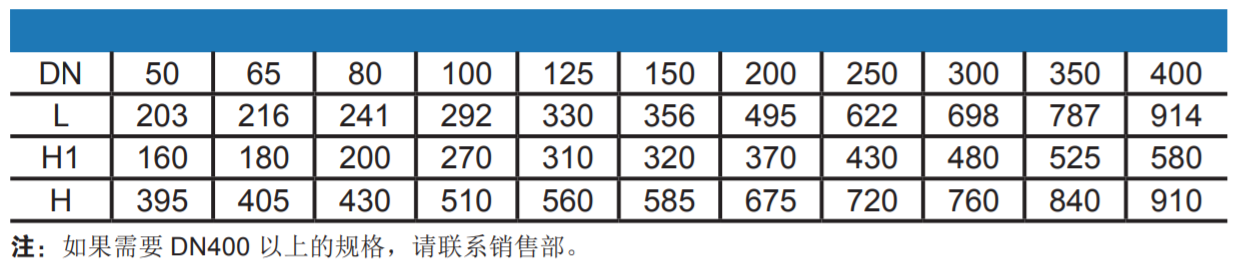

水泵控制閥尺寸表：
水泵控制閥產品應用：
功能：保護水泵，防止水錘沖擊。應用區域：建筑、水處理等。
水泵控制閥產品特點：
1. 啟閉無摩擦；
2. 上裝式結構；
3. 密封性能可靠；
4. 操作方便；
5. 適用范圍廣。
水泵控制閥技術參數：
公稱通徑：DN50~DN800
公稱壓力：PN25
適用溫度：0℃ ~80℃
適用介質：清水
最小壓差：0.1MPa
控制電壓：直流 24V；交流 220V
設計標準：JB/T 10674-2006
測試標準：GB/T 13927-2008
水泵控制閥典型應用：
1. 水廠及水源工程
2. 環境保護
3. 市政設施
4. 電力及公用事業
5. 建筑行業
水泵控制閥主要零件材質：
閥體 ：碳鋼表面環氧噴涂
閥蓋：碳鋼表面環氧噴涂
導閥： 不銹鋼
連接管：不銹鋼
水泵控制閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保產品滿足應用的
要求；
(2) 安裝人員必須是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后必須進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前必須對管道系統進行徹底地的清洗
（必要時采用化學試劑），以確保管道系統的清潔、無銹蝕和污垢，在沖洗前必須
移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備
安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
(7) 使用符合標準的法蘭及對應螺栓固定；
(8) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致；
(9) DN200 以下的主閥水平或垂直安裝均可，但以水平安裝為宜。DN200 及以上只能
水平安裝。
