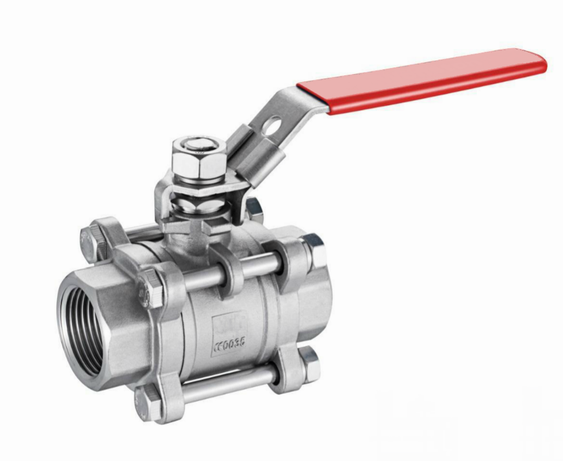

三片式球閥|全通徑|1000WOG|2000WOG

三片式球閥采用脫蠟精密鑄造、三片式閥體結構，由左右各一個閥蓋夾住中間閥體，通過四個螺栓固定，起到一個很好的緊固作用。內部啟閉件是帶圓形通孔的球體，球體繞閥體中心線90°旋轉來達到開啟、關閉的效果。適用于1.6MPa-16MPa壓力范圍的介質中。三片式結構，具有更高的耐壓能力。三片式球閥的連接有很多種形式可選擇，如內螺紋/內外螺紋/雙外螺紋/卡箍快裝/對焊/帶接管/加長對焊等，閥體材質有不銹304/304L/316/316L，閥座有PTFE/PPL等可更換滿足不同的使用溫度。控制方式也可采用手動現場操作，或者電動/氣動遠程控制。產品出廠前均按照國家標準要求做殼體、密封試驗。產品廣泛應用于、水處理、給排水、化工廠、水廠、水電廠、火電廠等行業中。適用水、氣體、油品等介質。

三片式球閥的球體和左、右密封座上的密封圈間處于的預緊力狀態下，當球間進、出口端介質在低壓差時，這一預緊力足以保證三片式球閥兩端可靠的密封性能。當球閥進、出口端介質在高壓差條件下，則因高壓差的推力推動可浮動的球體和左、右密封座，使左、右密封座上所鑲的密封圈緊貼于球體兩側，球體與密封圈間的壓緊力隨壓差提高而增加形成自緊密封。三片式球閥采用預緊密封與自緊密封相結合的原理從而實現了在任何壓差條件下具有進、出口兩道密封的特性。

三片式球閥內部全通徑結構，閥桿帶有防脫出裝置設計。閥腔異常升壓時，閥桿不會被沖出。鋼球球槽上有泄壓孔設計，90°開關定位機構，可根據需選擇掛鎖裝置，防止誤操作。也可選用帶彈簧，帶有自動關閉功能。

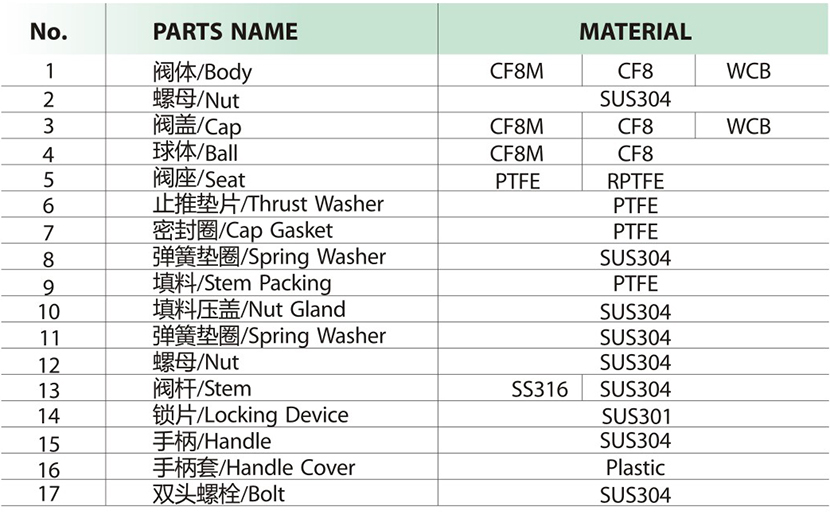

三片式球閥材料表：

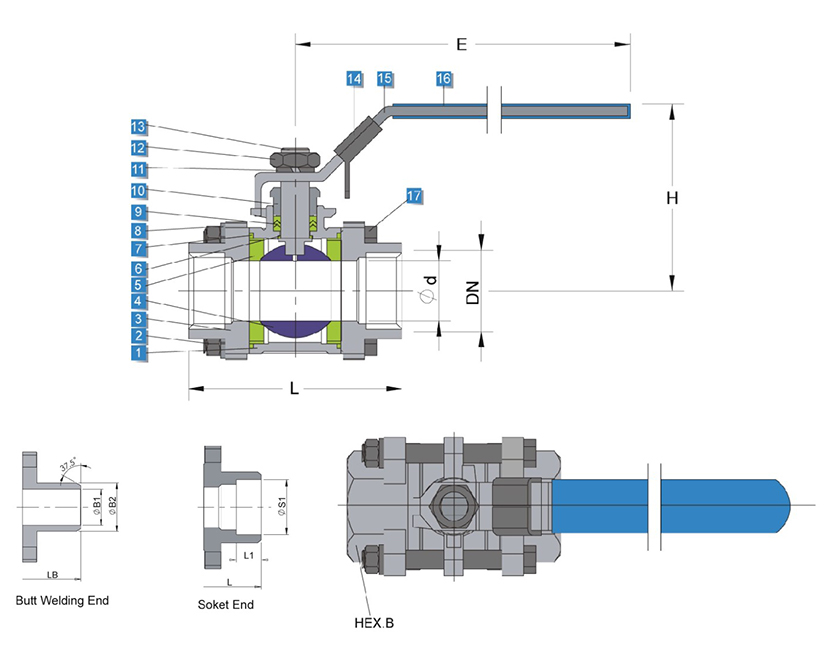

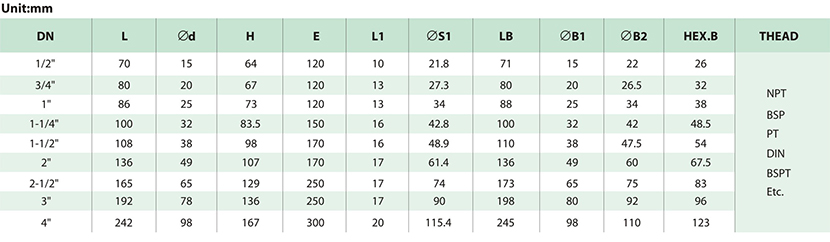

三片式球閥尺寸表：

三片式球閥工作原理：

依靠手柄驅動閥桿轉動，閥桿再帶動球體在0°~90° 范圍內旋轉，以實現閥門的啟閉。

三片式球閥技術參數：

產品名稱：三片式球閥

產品型號：Q11F-16P

閥體材質:  不銹鋼304

公稱通徑：6MM~100MM

公稱壓力：1.6MPa-4.0MPa

適用溫度：-20℃ ~80℃

連接方式：內螺紋

三片式球閥可選配置：

閥體：CF3/CF3M/CF8/CF8M

閥座：PTFE/RPTFE/PPL

球體：304/316/304L/316L

驅動：手柄、電動、氣動、傘齒輪

三片式球閥生產流程：

1.毛坯檢驗合格入廠

2.數控加工產品

3.閥門裝配過程

4.打壓測試（ 試壓）

5.閥門超聲波清洗

6.閥門晾干再包裝

三片式球閥標準：

設計標準：ASME B16.34

壁厚標準：ASME B16.34

螺紋標準：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

對焊標準：ASME B16.25

承插焊標準：ASME B16.11

檢測標準：MSS SP-110，EN 12266

三片式球閥主要特點：

密封性能好，安裝拆卸方便。

加厚閥體，承壓力更強。

精鑄閥體，表面字跡清晰。

結構簡單、體積小、重量輕。

閥桿帶有防脫出裝置設計

鋼球球槽上有泄壓孔設計

多種螺紋端供選擇

可選擇掛鎖裝置

操作方便，開關迅速，全開到全關主要旋轉90°

全開或全關時，球體和閥座密封面與介質隔離，不會引起密封面侵蝕

三片式球閥訂購說明：

1、如有指定型號標準，請聯系銷售咨詢價格，了解詳情！

2、如沒有指定產品型號規格，請告知工況要求、技術規范。

3、訂貨參數：通徑,公稱壓力，溫度，介質，材質，連接方式等。

4、驅動方式：手動、蝸輪、自力式、氣動、電動等。

5、標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。

三片式球閥安裝使用說明：

將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；

安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；

該閥門沒有介質流向的要求，兩端都可以作為進出口端

該閥門可以水平安裝，也可以垂直安裝，但是不可以手柄朝下安裝

安裝旋緊螺紋時必須選用相應力矩扳手或管鉗，旋入有效螺紋長度即可，切勿過量導頂壓內端面，必須采用聚四氟乙烯生料帶或螺紋密封膠水進行密封。

在安裝結束后需進行徹底地檢查以確保安裝無誤；

為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；

 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；

注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
