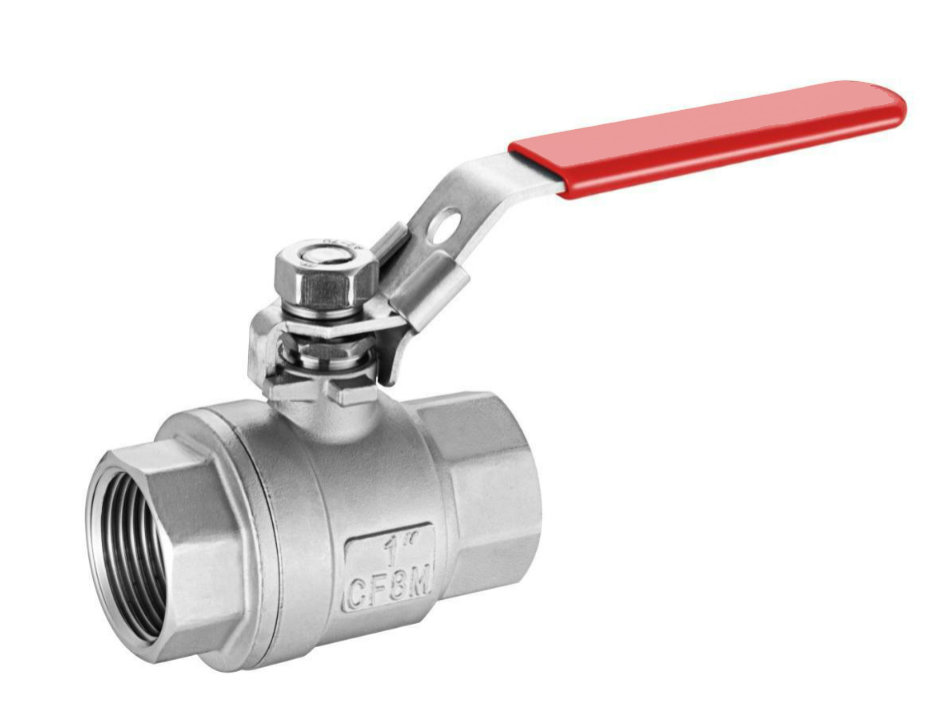

兩片式球閥|全通徑|90度開關|不銹鋼
兩片式球閥由左、右閥體兩部分組成，內部啟閉件是帶圓形通孔的球體，球體繞閥體中心線90°旋轉來達到開啟、關閉的效果。適用于1.6MPa-4.0MPa壓力范圍的介質中，閥體材質有不銹鋼304/304L/316/316L，閥座有PTFE/PPL等可更換滿足不同的使用溫度。連接方式采用內螺紋。（NPT螺紋/G螺紋/RC螺紋/BSPT等多種螺紋端可選擇。另有外螺紋、內外螺紋、焊接可選。出廠前均按照國家標準要求做殼體、密封試驗。產品廣泛應用于、水處理、給排水、化工廠、水廠、水電廠、火電廠等行業中。適用水、氣體、油品等介質。
兩片式球閥內部全通徑結構，閥桿帶有防脫出裝置設計。閥腔異常升壓時，閥桿不會被沖出。鋼球球槽上有泄壓孔設計，90°開關定位機構，可根據需選擇掛鎖裝置，防止誤操作。也可選用帶彈簧，帶有自動關閉功能。
兩片式球閥工作原理：
依靠手柄驅動閥桿轉動，閥桿再帶動球體在0°~90° 范圍內旋轉，以實現閥門的啟閉。

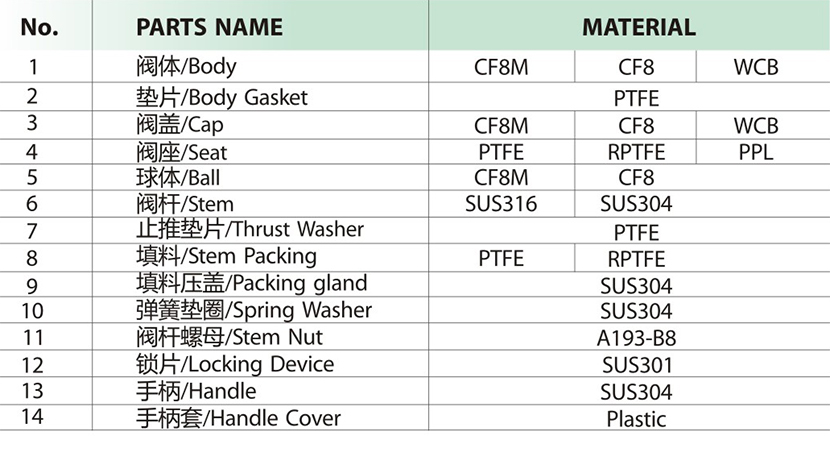

兩片式球閥材料表：

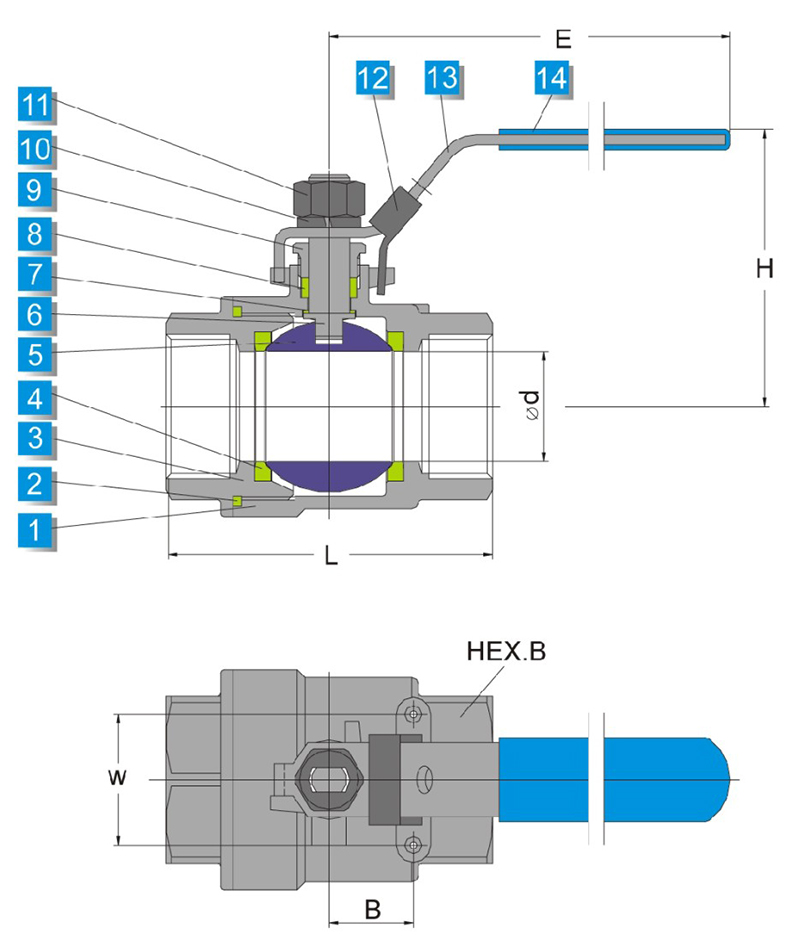

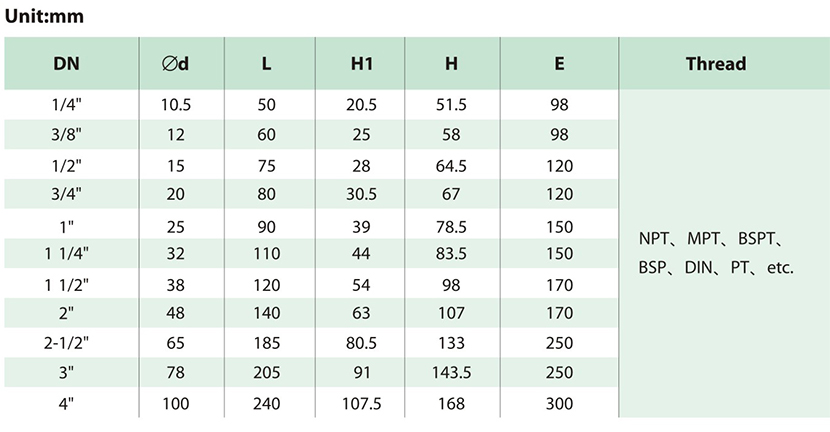

兩片式球閥尺寸圖：
兩片式球閥應用領域：
兩片式球閥技術參數：
產品名稱：兩片式球閥
產品型號：Q11F-16P
閥體材質: 不銹鋼304
公稱通徑：6MM~100MM
公稱壓力：1.6MPa-4.0MPa
適用溫度：-20℃ ~80℃
連接方式：內螺紋
兩片式球閥可選配置：
閥體：CF3/CF3M/CF8/CF8M
閥座：PTFE/RPTFE/PPL
球體：304/316/304L/316L
驅動：手柄、電動、氣動、傘齒輪
兩片式球閥生產流程：
1.毛坯檢驗合格入廠
2.數控加工產品
3.閥門裝配過程
4.打壓測試（ 試壓）
5.閥門超聲波清洗
6.閥門晾干再包裝
兩片式球閥標準：
設計標準：ASME B16.34
壁厚標準：ASME B16.34
結構長度：DIN 3202-M3
螺紋標準：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1
檢測標準：MSS SP-110，EN 12266
兩片式球閥特點：
密封性能好，安裝拆卸方便。
加厚閥體，承壓力更強。
精鑄閥體，表面字跡清晰。
結構簡單、體積小、重量輕。
閥桿帶有防脫出裝置設計
鋼球球槽上有泄壓孔設計
多種螺紋端供選擇
可選擇掛鎖裝置
操作方便，開關迅速，全開到全關主要旋轉90°
全開或全關時，球體和閥座密封面與介質隔離，不會引起密封面侵蝕
兩片式球閥訂購說明：
1、如有指定型號標準，請聯系銷售咨詢價格，了解詳情！
2、如沒有指定產品型號規格，請告知工況要求、技術規范。
3、訂貨參數：通徑,公稱壓力，溫度，介質，材質，連接方式等。
4、驅動方式：手動、蝸輪、自力式、氣動、電動等。
5、標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
兩片式球閥安裝說明：
該閥門沒有介質流向的要求，兩端都可以作為進出口端
該閥門可以水平安裝，也可以垂直安裝，但是不可以手柄朝下安裝
安裝旋緊螺紋時必須選用相應力矩扳手或管鉗，旋入有效螺紋長度即可，切勿過量導頂壓內端面，必須采用聚四氟乙烯生料帶或螺紋密封膠水進行密封。
