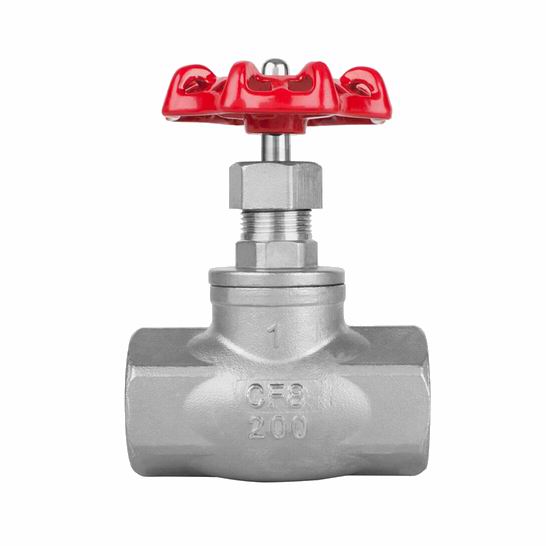

螺紋截止閥|不銹鋼|絲扣|碳鋼
螺紋截止閥連接方式采用內螺紋連接，螺紋標準有NPT/BSPT/RC/G等多種國內外標準可供用戶選擇，根據現場管道螺紋標準，選用相同螺紋標準的截止閥。主體材質采用達標碳鋼或者不銹鋼、均采用數控機床加工，確保了產品精度。出廠前按照國家標準試壓，采用專用水線封堵保護，杜絕在運輸過程中出現螺紋損傷。
螺紋截止閥裝配前用煤油和防銹油經過高壓噴射清洗，試壓后清洗試壓介質，噴上防銹油，內腔清潔度達到標準要求，保證了螺紋截止閥可長期存儲要求。
螺紋截止閥廣泛應用于市政設施、樓宇建筑、船舶、和水源工程等給排水系統中對水質要求較高的場合，也可應用化工、石油、電力等介質為氣體、油品等介質中，由于閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。

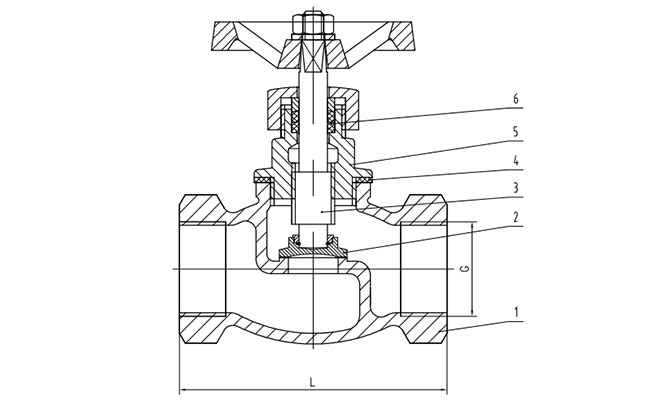

螺紋截止閥結構圖：

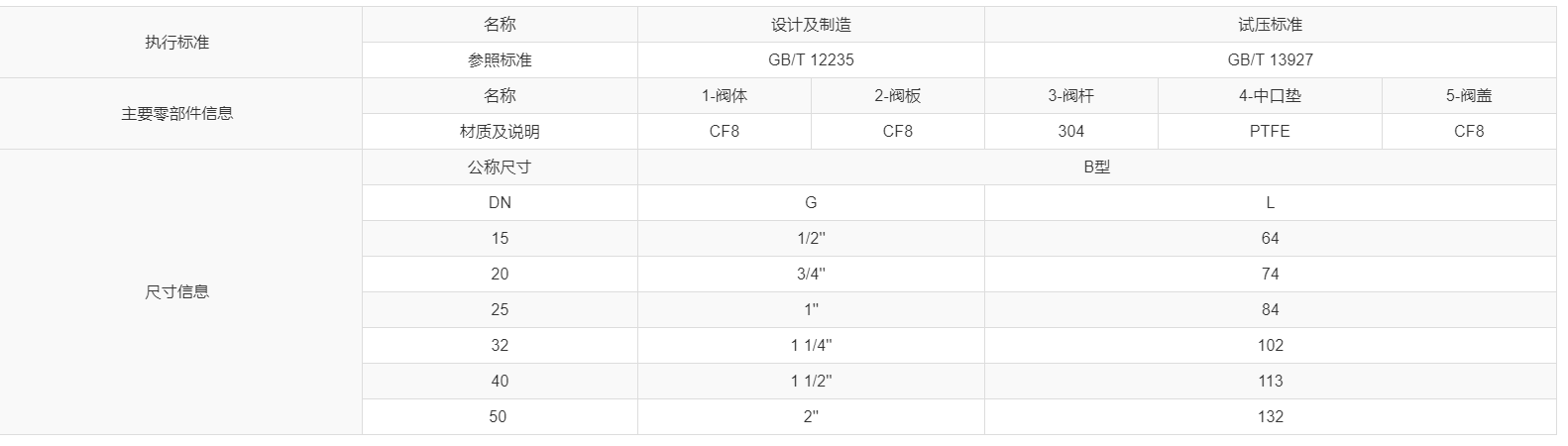

螺紋截止閥尺寸表：
螺紋截止閥主要零部件材質：
閥體：不銹鋼 CF8
閥蓋：不銹鋼 CF8
閥瓣：不銹鋼 304
閥桿：不銹鋼 304
中口墊：PTFE
螺紋截止閥型號說明：
型號：J11W -16P
J代表閥門類型： 截止閥
1代表連接方式： 內螺紋連接
1代表結構形式： 閥瓣非平衡式直通流道
W代表密封面材料： 閥門的本體材料 - 不銹鋼
16代表公稱壓力： 1.6MPa
P代表閥體材料： 鉻鎳系列不銹鋼
螺紋截止閥特點：
體積小，結構簡單、密封性好，使用壽命長、工作行程小，啟閉時間短
主體材質化學成分和力學性能達到國標標準要求。
閥體及零部件均采用數控機床加工并通配互換，確保產品精度。
裝配前用煤油和防銹油經過高壓噴射清洗，試壓后清洗試壓介質，噴上防銹油，內腔清潔度達到標準要求，保證了螺紋截止閥可長期存儲要求。
出廠前按照國家標準試壓。
采用專用水線封堵保護，杜絕在運輸過程中出現螺紋損傷。
可根據客戶需求提供NPT/BSPT/RC/G等多種國內外標準。
螺紋截止閥工作原理：
依靠手輪驅動閥桿向下施加壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通；
螺紋截止閥技術參數：
口徑范圍：15MM-50MM
公稱通徑：DN15 ~ DN50
公稱壓力：PN16
適用溫度：-29℃ ~200℃
適用介質：水
連接方式：螺紋連接
適用介質：水、氣、油品等。
應用領域：化工、水處理、電力、船舶、石油等。
螺紋截止閥標準：
連接標準：GB/T 7307-2001
測試標準： GB/T 13927-2008
螺紋截止閥安裝說明：
介質的流向應與閥體所示箭頭方向一致
該閥門可以水平安裝，也可以垂直安裝，但是不可以手輪朝下安裝
