日標截止閥|JIS標準|SCPH2|SCS13|SCS14

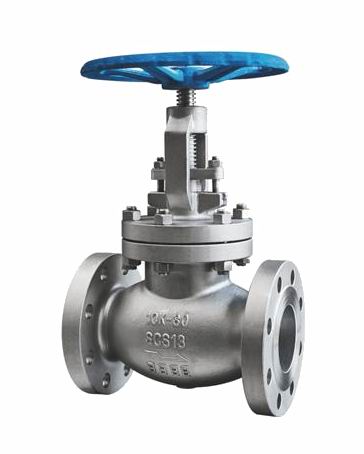

日標截止閥設計制造符合日本JIS標準。用于同樣采用日標法蘭的管道中，才能保證閥體法蘭和管道法蘭能匹配緊固。有碳鋼、不銹鋼304/316/316L等多種材質可根據現場需求選用。優選材質，受壓能力強。主要功能是實現管路系統的開通和截?cái)?。出廠前均經過嚴格試壓，檢測方可出廠，確保零泄漏。
日標截止閥可用于水、蒸汽、空氣、油品等介質的管路中，但不宜用于粘度大，易結焦、的介質管路中，以免破壞密封面。開啟時，閥瓣的開啟高度為公稱直徑的25%-30%，流量已達最大，表示截止閥已達全開位置。
日標截止閥流向：
日標截止閥流動方向只允許流體介質向一個方向流動，根據閥體上的箭頭確定流向。

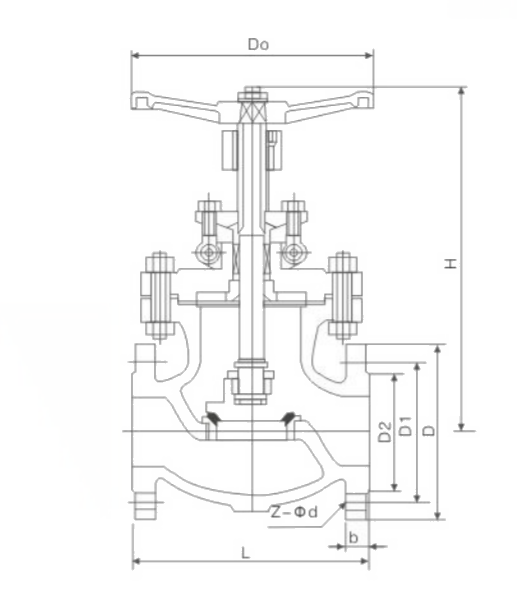

日標截止閥結構圖：

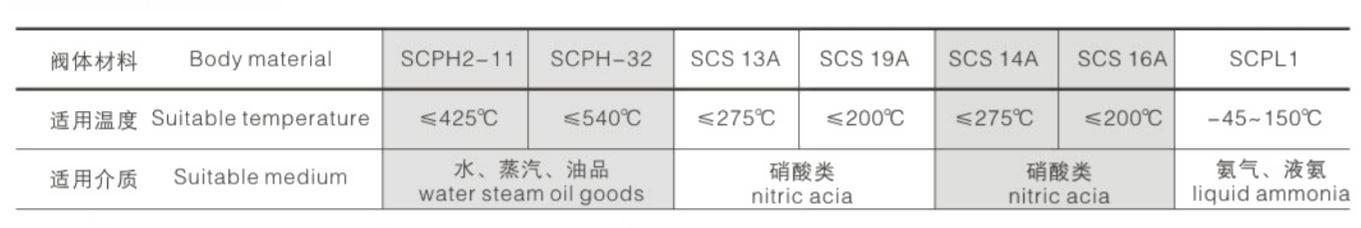

日標截止閥性能規范：

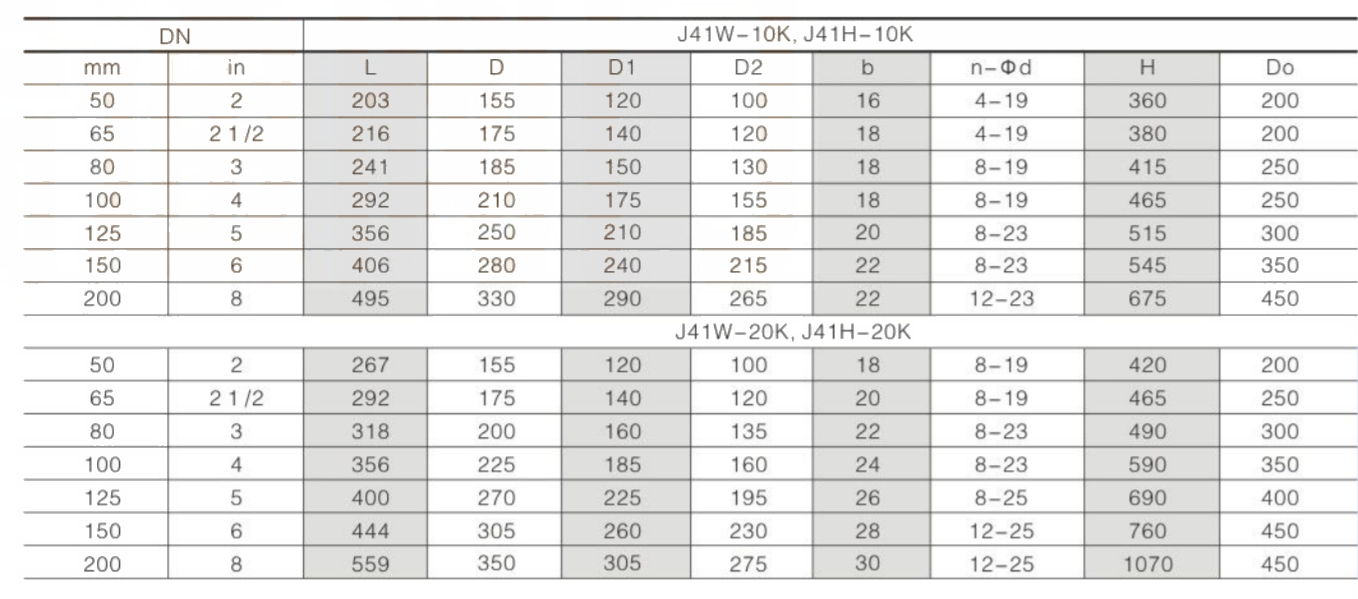

日標截止閥主要尺寸：
日標截止閥的適用性很廣泛，閥體、閥瓣，填料、墊片材料可根據實際工況或用戶要求合理選配，可選用手輪現場控制，也可選用氣動、電動執行器遠程PLC控制開關。能適用于各種壓力、溫度及介質工況。滿足不同工況的需求。廣泛應用于水處理、石油化工、電力能源、冶金、船舶、水電廠、火電廠等介質為水、氣體、油品等系統中。
日標截止閥由于閥桿軸線與閥座密封面垂直，閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。處于開啟狀態時，閥座和閥瓣密封面之間就不會有接觸，因而它的密封面機械磨損較小，閥座和閥瓣比較容易修理或更換密封時無需把整個閥門從管線上拆下來。
日標截止閥工作原理：
開啟過程：
1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，閥芯旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閥芯同時旋轉90°。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫閥芯，使其緊密地壓在閥座上，達到完全密封。
日標截止閥適用工況:
1、高溫、高壓介質的管路。如蒸汽、導熱油等介質。
2、對壓力損失考慮不大的管路上。
3、有流量調節或壓力調節。但對調節精度要求不高。
4、城市建設中的供水、供熱工程上。
日標截止閥執行標準：
設計標準：JIS B2071
結構長度：JIS B2002
法蘭標準：JIS B2220
檢查和試驗：JIS B2003
日標截止閥型號含義：
型號：J41H/W-10K
J代表閥門類型為截止閥
4代表連接方式為法蘭
1代表結構形式為閥瓣非平衡式的直流通道
H代表閥座密封面合金鋼材質
W代表閥座密封面是由閥體材料直接加工而成
10K代表公稱壓力，也就是閥門最大承壓10K
日標截止閥基本信息：
產品型號：J41H/W-10K
口徑范圍：1/2"-20"
連接形式：法蘭
公稱壓力：10K-20K
閥體材質：SCPH2、SCS13/SCS14
適用溫度：-20℃-425℃
結構形式： 閥瓣非平衡式直通流道
適用介質：水、蒸汽、油品等介質。
應用領域：船舶、水處理、石油、化工、電力能源、冶金等。
日標截止閥零部件材質
1、閥體： SCPH2/SCS13/SCS14
2、閥瓣：SCPH2/SCS13/SCS14
3、對開圓環：304/304/316
4、閥瓣蓋：SM25C/304/316
5、閥桿：STS403/304/316
6、閥蓋：SCPH2/SCS13/SCS14
7、填料：Graphite/PTFE
8、填料壓蓋：SCPH2/SCS13
9、閥桿螺母：QT400
10、螺釘：SM25C/304
11、手輪：KTH330
12、螺母：SM35C/304
13、銘牌：AI
14、螺母：SM35C/304
15、螺栓：SM45C/304
16、密封墊：304+Graphite/PTFE
17、螺母：SM35C/304
18、螺栓：SM45C/304
日標截止閥產品特點：
1. 工作行程小，啟閉時間短；
2. 體積小，結構簡單，制造和維修比較方便；
3. 密封性好，密封面間摩擦力小，壽命較長。
4.閥體為精密鑄造閥體，達標鑄鋼WCB材質，外觀精細、，無沙眼。
5.內件數控車床加工，外觀加工后進行2次拋丸，外觀美觀。
6.閥體內件均為實心重體。
7.閥座堆焊CR系不銹鋼，增加閥座耐磨性。
8.閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
9.閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
10.表面酸洗鈍化處理，使鑄件外表呈均勻銀白色光亮色澤，保持金屬光澤，提高耐蝕性。
11..每臺閥門出廠均按照國家標準做殼體，密封雙層壓力檢測。
日標截止閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
(7) 使用符合標準的法蘭及對應螺栓固定；
(8) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致
日標截止閥產品選型：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
