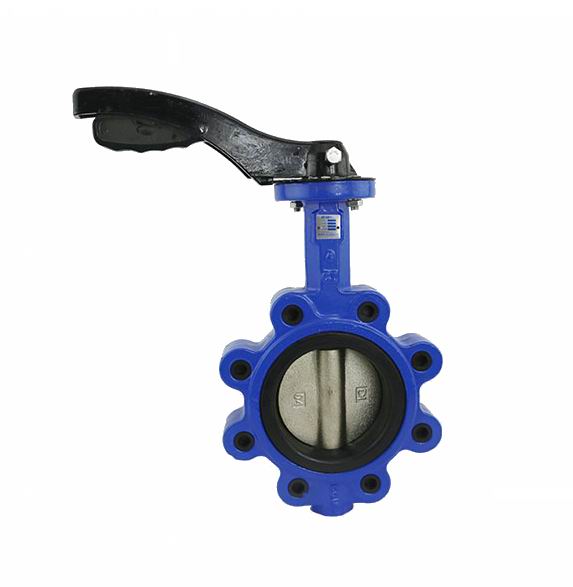

凸耳式蝶閥|LT型|手柄|橡膠密封|對夾|單夾
凸耳式蝶閥凸耳上面有兩種形式，一種是通孔的，一種是通孔內有內螺紋的．如果是通孔，螺栓就長，貫穿過去；內螺紋的，螺栓短一些，閥門兩側分別安裝。
通孔的國內習慣叫 A 型，它的作用是用來安裝的時候定位閥門管道同軸，有了這幾個孔，安裝會方便很多．通過螺栓將兩片法蘭相互收緊產生的夾緊力被固定的。
另一種是是螺紋孔，國內叫 LT 型，一般都是裝在管道末段，這個時候管道就只有一片法蘭，閥門通過螺栓與閥門上的螺紋孔之間產生的緊固力被固定在管道上面。
適用于供排水，發電，化工等工程之中，該蝶閥小巧輕便，結構簡單緊湊，雙半軸無銷碟板，拆裝更方便。

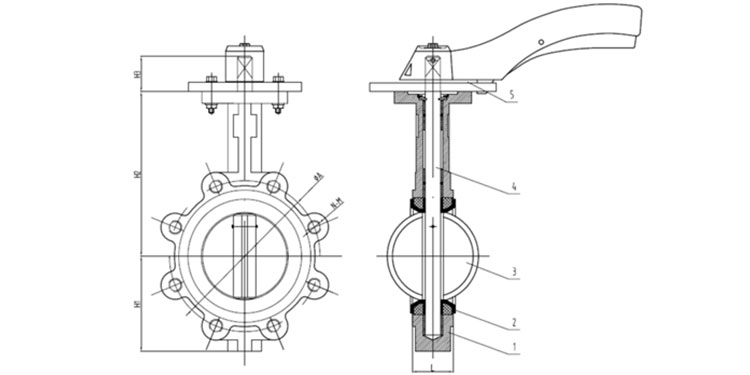

凸耳式蝶閥結構圖：

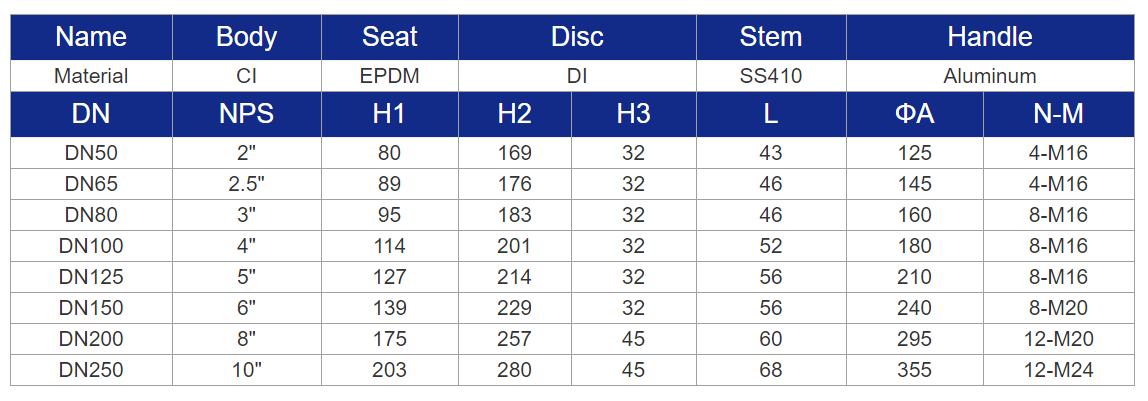

凸耳式蝶閥尺寸圖：
凸耳式蝶閥技術參數：
口徑：50MM-1200MM
適用溫度：-20℃~+180℃
公稱壓力：0.6MPa、1.0MPa、1.6MPa
驅動方式：手動（手柄、渦輪）氣動、調動
閥體材質：灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
密封：NBR丁腈橡膠、EPDM三元乙丙橡膠、耐磨EPDM三元乙丙等。
