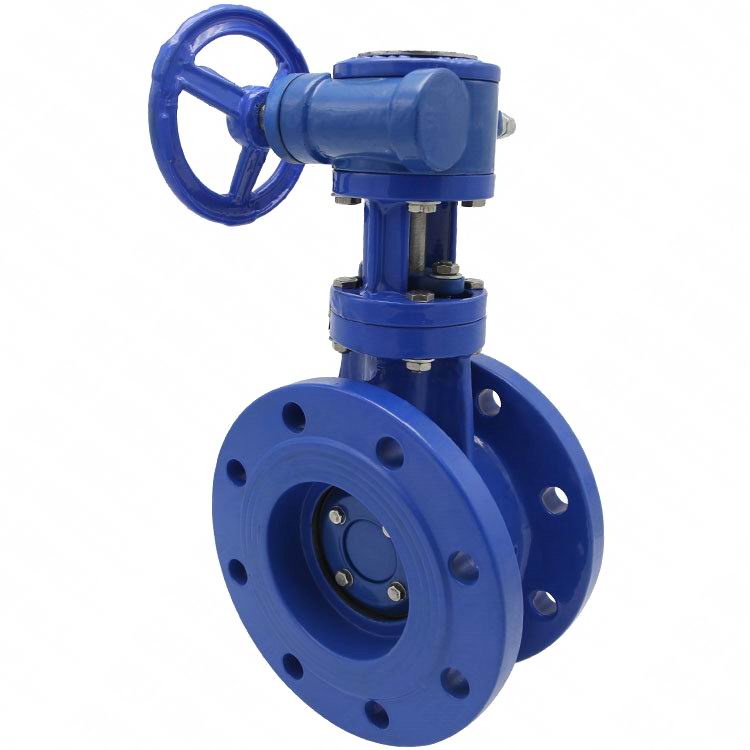

雙偏心蝶閥|法蘭|軟密封|球墨鑄鐵|不銹鋼|連接尺寸|結構原理
雙偏心封蝶閥是將蝶閥的密封圈襯在閥板上面，再將閥板上面的內六角螺栓固定。蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間，密封面完全脫離；蝶板在關閉的過程中幾乎無摩擦，關閉輕便。具有越關越緊自鎖功能，自密封性能，廣泛用于冶金、水電、熱電、熱力、城市給排水、農田排灌等行業，適用介質為蒸汽、空氣、水等，在管道系統中，作截斷或連通介質用。
雙偏心蝶閥結構特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠；
2 、密封副材料選用不銹鋼和丁睛耐油橡膠配對，使用壽命長；
3 、密封圈既可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇；
4 、蝶板采用框架結構，強度高，過流面積大，流阻?。?
5 、整體烤漆、能有效地防止銹蝕且只要更換密封閥座材料，就可以使用于不同介質；
6 、閥體具有雙向密封功能，安裝時不受介質流向的控制，可在任何方向安裝；
7 、結構獨特，操作靈活、省力、方便。

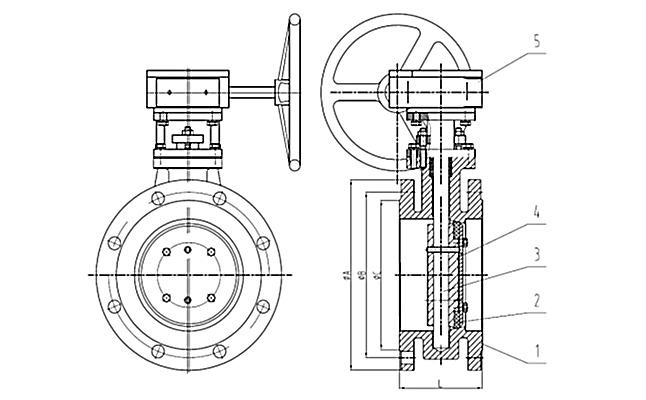

雙偏心蝶閥結構圖：

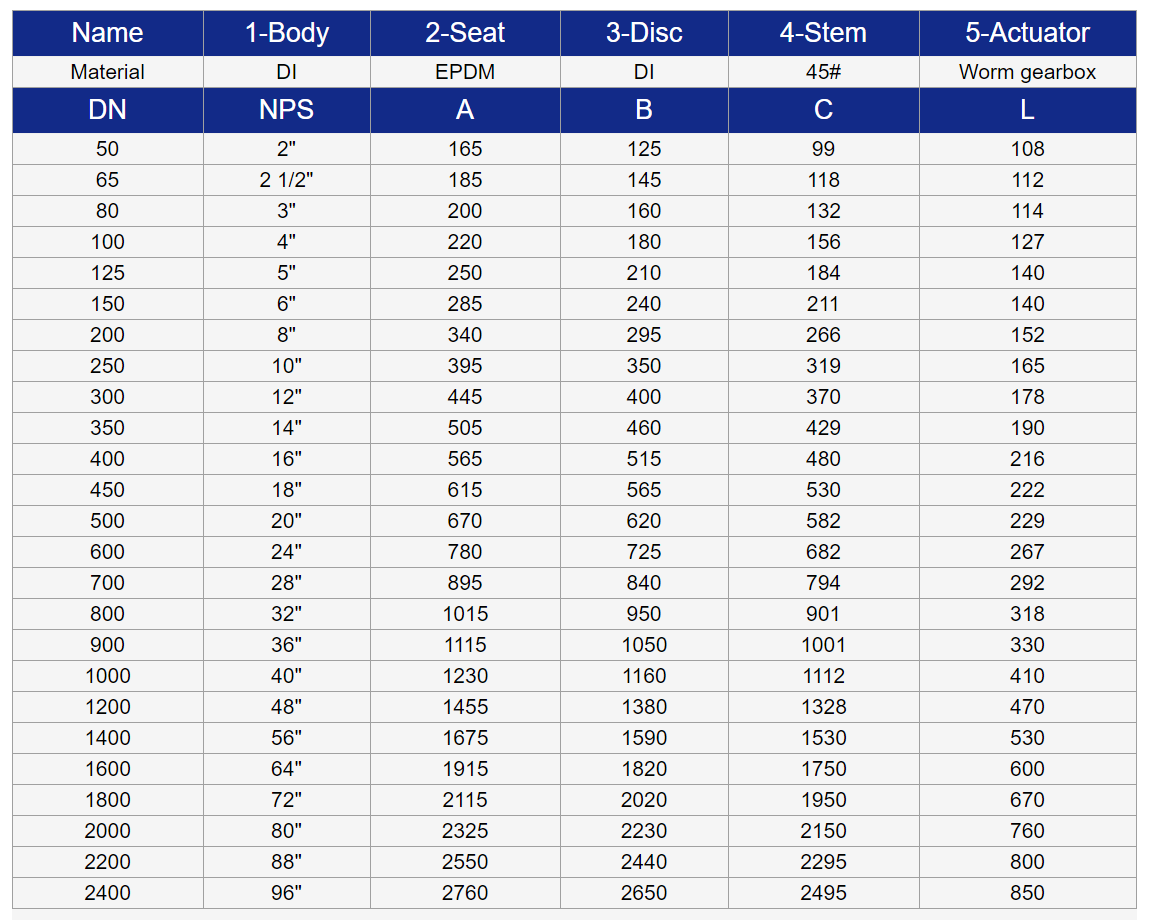

雙偏心蝶閥連接尺寸：
雙偏心蝶閥執行標準：
設計規范 GB/T12238
法蘭連接：GB/T9113 、GB/T172416
結構長度：GB/T12221
試驗與檢驗：GB/T13927
雙偏心蝶閥性能參數:
主要材質： WCB、 QT450- 10 、 HT200 、 HT250
產品型號：D342X
產品規格：DN50~2000mm
壓力等級：PN0 . 6~1 . 6MPa
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
適用溫度： 丁腈橡膠- 40℃~ 90℃ 、氟橡膠- 20℃~ 200℃
驅動方式：蝸輪傳動、電動、氣動
雙偏心蝶閥安裝使用：
1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。未安裝使用的閥門應存放在干燥的室內。保管時間較長的閥門，要定期清洗，吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面。
2、根據介質流動方向進行安裝。
3、蝶閥與管道的連接螺栓，安裝時應按對角對方向多次擰緊，不得單件一次擰緊。
4、蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面，用戶要試壓時，切要兩端用法蘭對夾裝好后試壓。
5、本閥門與管道連接時，要求管道上使用對焊鋼法蘭或蝶閥專用法蘭。如果采用平焊鋼法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈的有效密封面。
