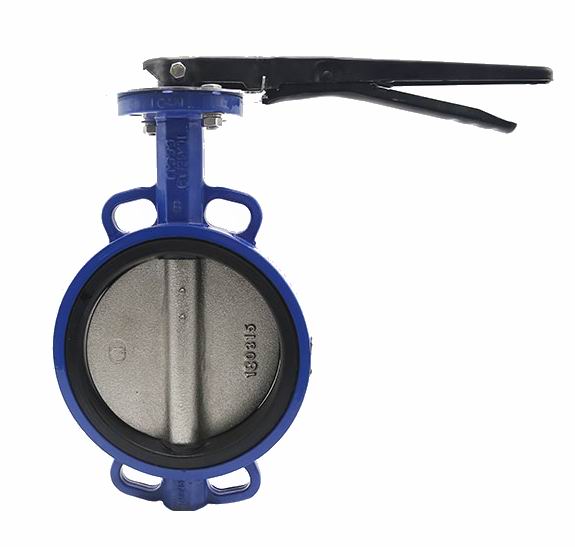

軟密封蝶閥|橡膠密封|四氟密封|連接尺寸|結構圖

根據介質的不同軟密封蝶閥閥座有NBR、EPDM、PTFE、VITON、等耐磨耐熱橡膠、四氟密封可選?？刂品绞娇蛇x用手柄、渦輪、氣動、電動來滿足現場或者遠程控制調節、開關。產品連接符合國標、德標、俄標、美標、日銷、英標等多種國內外標準。來滿足現場不同標準的法蘭。

軟密封蝶閥在完全打開時流動阻力小。應用在大口徑調節領域非常普遍。 由于蝶形盤運動的擦拭性質，大多數蝶閥可用于具有懸浮固體顆粒的介質。 根據密封的強度，它也可以用于粉末和顆粒介質。

軟密封蝶閥技術參數：

連接方式：對夾式

口徑：50MM-1200MM

適用溫度：-20℃~+120℃

公稱壓力：0.6MPa、1.0MPa、1.6MPa

驅動方式：手動（手柄、渦輪）氣動、調動

閥體材質：灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

密封：NBR丁腈橡膠、EPDM三元乙丙橡膠、耐磨EPDM三元乙丙等。

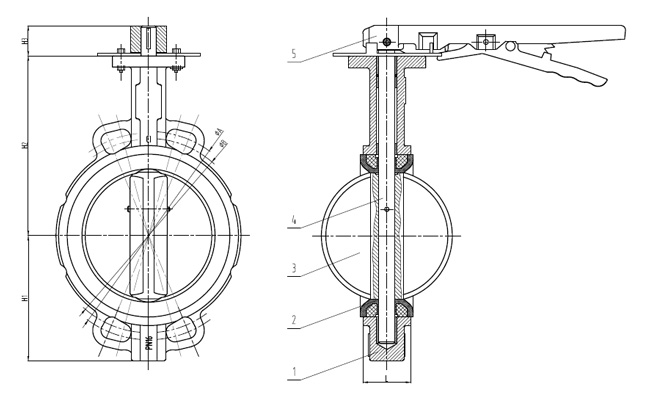

軟密封蝶閥結構圖：

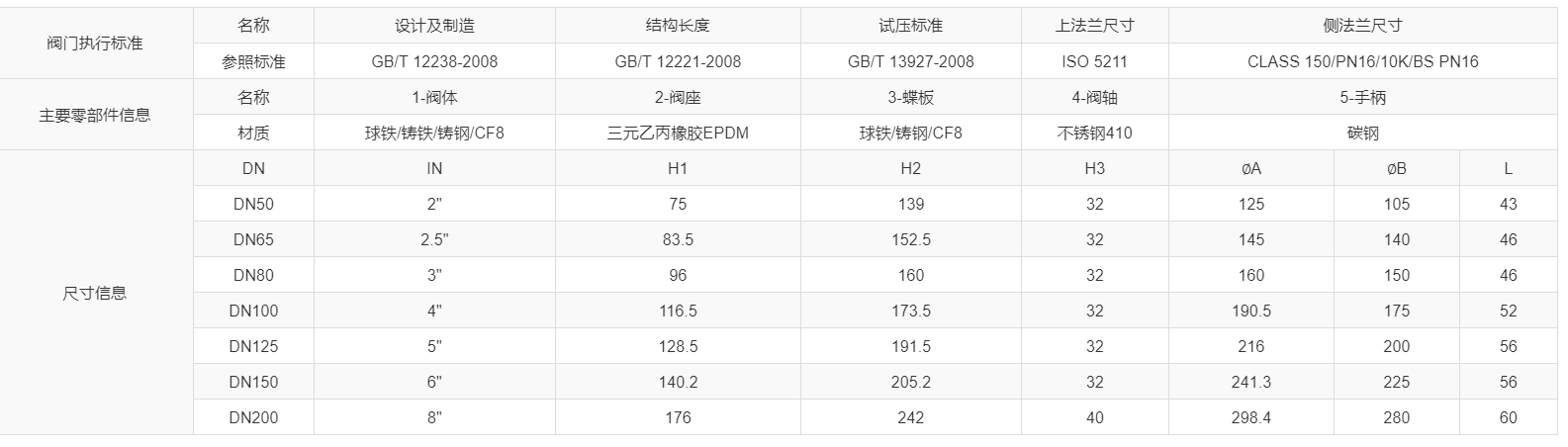

軟密封蝶閥連接尺寸：

軟密封蝶閥特點：

1、結構簡單，外形小。由于結構緊湊，結構長度短，體積小，重量輕，適用于大直徑。

2、流體阻力小。當完全打開時，閥座通道具有大的有效流動面積，因此流體阻力小。

3、開合方便快捷，調節性能好，盤旋90度?？砷_合。通過改變盤的旋轉角度可以分層控制流速。

4、開關扭矩小，因為旋轉軸兩側的蝶板基本上等于介質，并產生扭矩的方向。相反，打開和關閉更省力。

5、低壓密封性能好，密封面材料一般由橡膠和塑料制成，密封性能好。 蝶閥受密封圈材料的限制，具有較低的工作壓力和工作溫度范圍。 但是，硬密封蝶閥的使用壓力和工作溫度范圍得到了很大改善。

軟密封蝶閥標準 ：

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999
