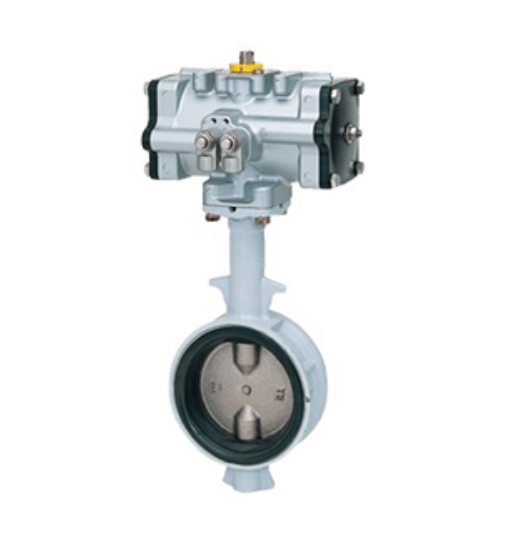

進口氣動鋁合金蝶閥閥體由鋁合金壓鑄輕量化設計，操作更加輕松。適用于廣泛的流體。
由于采用了軸承，防止了桿的轉向，實現了穩定的操作扭矩。
有長、短兩種類型閥桿可供選擇，以滿足需求。長頸型是防止結露型，即使是冷水管路也很難發生結露。
最高許容圧力 ： 1.0 MPa
使用流體溫度范圍（無流體結冰）：
EPDM：-20℃~+120℃
FKM：+5～+90℃
耐塩素 EPDM：0～+35℃
連続使用流體溫度範囲(EPDM)： -20℃ ～ + 100℃
氣動執行器動作原理：
■FA型雙動作執行器動作：
1）通過氣壓供給口①，供給規定的氣壓后，A室充入氣壓，活塞+齒條向左移動。B室的空氣通過排氣口②排出。
2）通過該操作，中心小齒輪逆時針旋轉，驅動軸的軸也逆時針旋轉。
3）當供給/排氣時，小齒輪順時針旋轉，驅動軸的軸也順時針旋轉。
FAS型彈簧返回動作器操作：
1）通過氣壓供給口①，供給規定的氣壓后，A室充入氣壓，活塞+齒條在壓縮彈簧的同時向左移動。B室的空氣通過排氣口②排出。
2）這個動作會使中間小齒輪逆時針旋轉，驅動軸軸也逆時針旋轉。
3）當充入A室的氣壓通過電磁閥向外釋放時，在壓縮彈簧的反作用力下，活塞被推回，小齒輪順時針旋轉，驅動軸軸也順時針旋轉。
