熱泵機組氣動調節閥
熱泵機組氣動調節閥主要由兩大部分組成；調節閥閥體組件和氣動執行機構組件。閥芯、閥座、套筒等閥內件可以進行不同組配，形成不同品種規格的調節閥。主要用于各種系統管路中起到精準調節介質流量和壓力的作用。
熱泵機組氣動調節閥采用頂部導向，壓力不平衡式閥芯，閥籠 壓緊閥座快拆式結構，解決了傳統的螺紋 擰入式閥座拆卸困難、泄漏量大、更換困 難等問題，延長了使用壽命。適用于泄漏量要求較高的場合。介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。
連接方式：
螺紋連接-管道上的螺紋必須潔凈，無鈍角。
法蘭連接 - 管道側的法蘭接口必須平直對準閥門安裝，否則管道上的張力將使閥門變形并誘發運行故障。
焊接連接 - 管道接口必須平直對準閥門焊接，否則管道上的張力將使閥門變形并誘發運行故障。應根據不同的閥體/管道材料采用適當?shù)臒崽幚矸绞郊罢?guī)的焊接工藝。
結構：

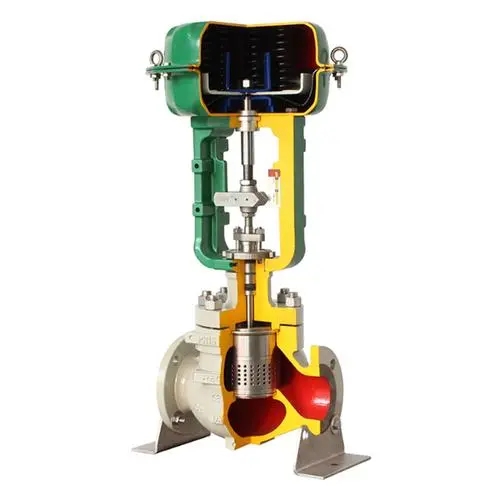

防塵圈設計可刮掉閥桿上來自外界的雜質顆粒，對填料及閥體部分起到保護作用。調節閥閥體與閥蓋由雙頭螺柱和螺母連接，中間放入一個或兩個墊片，防止流體從內部流出，這樣閥體部分構成一個壓力容器。閥內組件由執行機構驅動。執行機構由多根彈簧、膜片和膜蓋組成。它把供氣壓力信號變換成推桿位移的變化，即閥芯運動到輸入信號相對應的位置。
存儲：
假如閥門在安裝之前需要儲放一段時間。我們建議將閥門進出口處的封蓋取下，并在閥門內部均勻涂抹一層防銹涂料，然后將閥門進出口處重新封蓋好，閥門其余部位也應采取相應的防塵措施。
安裝：
閥門安裝的正確與否將直接影響其能否長期穩定運行，閥門安裝之前應將管道徹底清洗干凈，因?yàn)樵陂y 門開始啟運時所發現的很多問題，都是由于管道內未清理干凈的雜質所引起的。
定 位：
調節閥吊裝時，應吊裝執行機構頭部設有的一對吊環螺栓，在起吊整機時，執行機構和大尺寸的閥門， 更應考慮留有足夠的空間使用起吊設備。在安裝之前，應預先考慮閥門周邊留有足夠的空間做維修保 養、拆卸閥門或執行機構。對于較閥體不準受到?jīng)_擊或其他外力的作用。
閥門應安裝在直管段上，并盡可能避開彎管或流體流速較高的管段，較理想的位置是閥門入口之上游10倍于管道直徑的直管段，閥門出口之下游有5倍于管道直徑的直管段。盡可能將閥門垂直安裝，如果受 場地限制而必須水平或某一角度安裝，那么必須謹慎考慮相應的支承問題，特別是那些配有較大執行機構的閥門。如果閥門必須水平或某一角度安裝。
