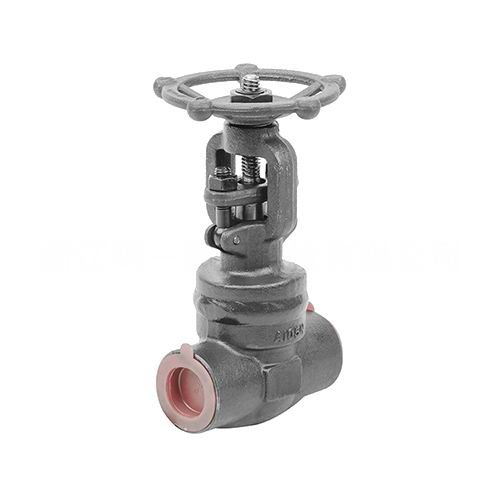

CL600焊接閘閥

Z61Y-600LB-美標-ASTM-ANSI

CL600焊接閘閥是屬于鍛鋼閘閥的一種，在管道中主要起到接通與截斷介質作用，該閥的啟閉件為閘板，閘板的運動方向與介質流動方向是相互垂直的，設計制造標準采用API602、ANSI B16.34美標標準。以A105/LF2/LF3/304(L)/316(L)/F347/F321/F51為主體材質。由鍛造工藝制作而成。具有耐高壓、耐高溫等特點。適用于壓力CL150-CL4500,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站等系統管路上。因閘閥做調節流量用,閘板就處于半開狀態,不同的介質在流動過程中,就會對閘閥的閘板進行沖刷,很可能會使閘閥的閘板損壞或彎曲。所以只能作全開和全關，不適合用于調節流量。

控制方式采用手輪操作，也可選擇電動或者氣動執行器來達到遠程控制。適用于不方便現場操作，或者統一PLC控制系統中。承插焊尺寸按照：ANSI B16.11/JB1751標準、對焊端尺寸按照：ANSI B16.25 JB/T12224標準。

美標閘閥標準代號和標準規范：

美標閘閥是指符合美標生產標準設計，美標閘閥常見標準代號為：ASTM（美國材料試驗會標準）、NSS（美國閥門協會標準）、API（美國石油學會標準）、ANSI（美國標準）。

設計相關標準規范：

1、設計制造標準：API 600、ISO 10434、API 6D；

2、結構長度標準：ASME B 16.10；

3、連接法蘭標準：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44。

4、試驗檢驗標準：API 600、API 598、ISO 10434、API 6D；

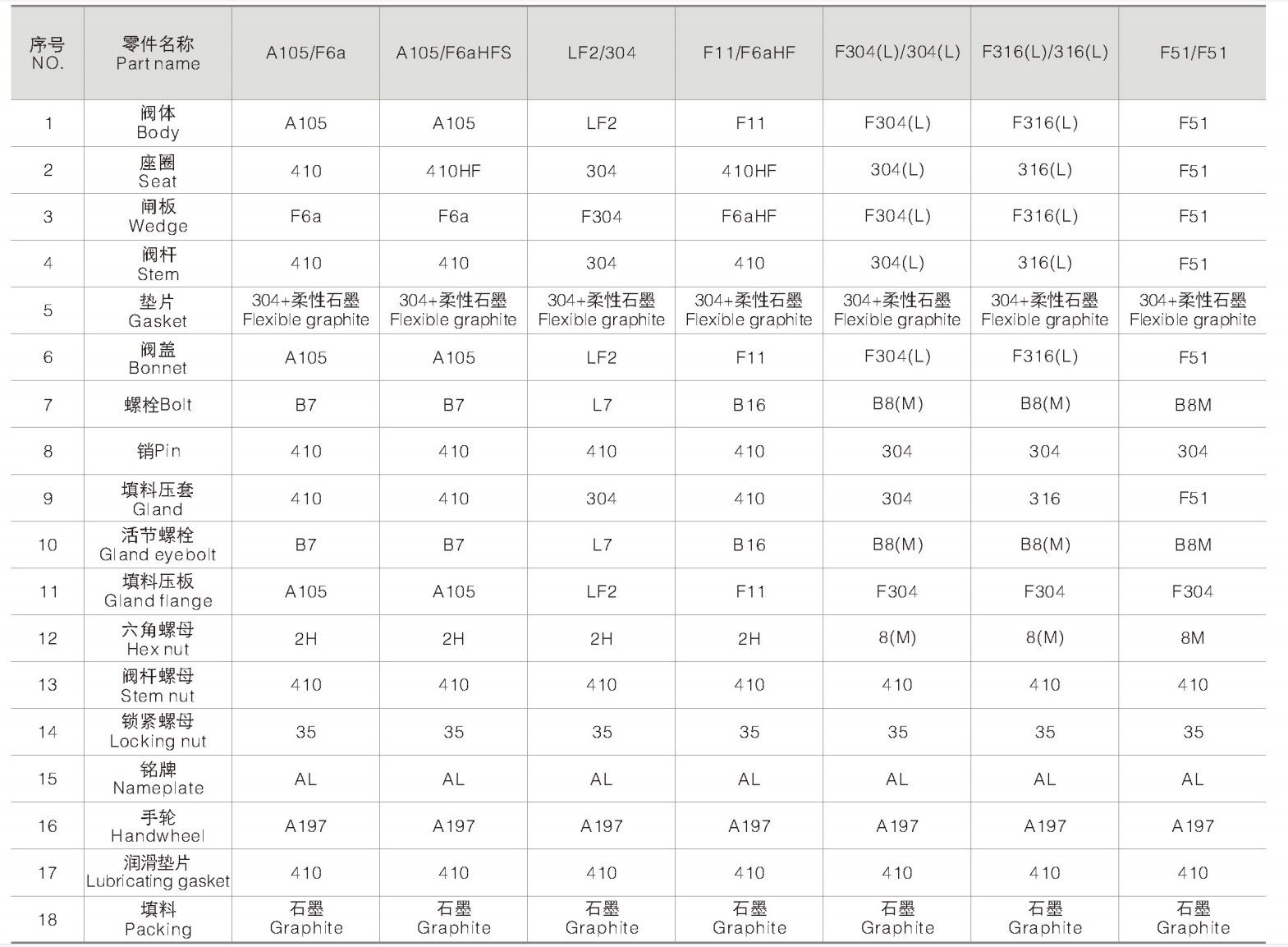

零部件材料表：

技術參數：

公稱通徑 1/2-20寸

壓力等級 PClass150～Class4500

連接方式 焊接、可選法蘭、螺紋

驅動方式 手動、可選氣動、電動

適用溫度 -40℃～550℃

適用介質 水、氣體、油品等

控制方式 開關型（開關切斷）

適用介質 水、液體、氣體、油、等高壓介質

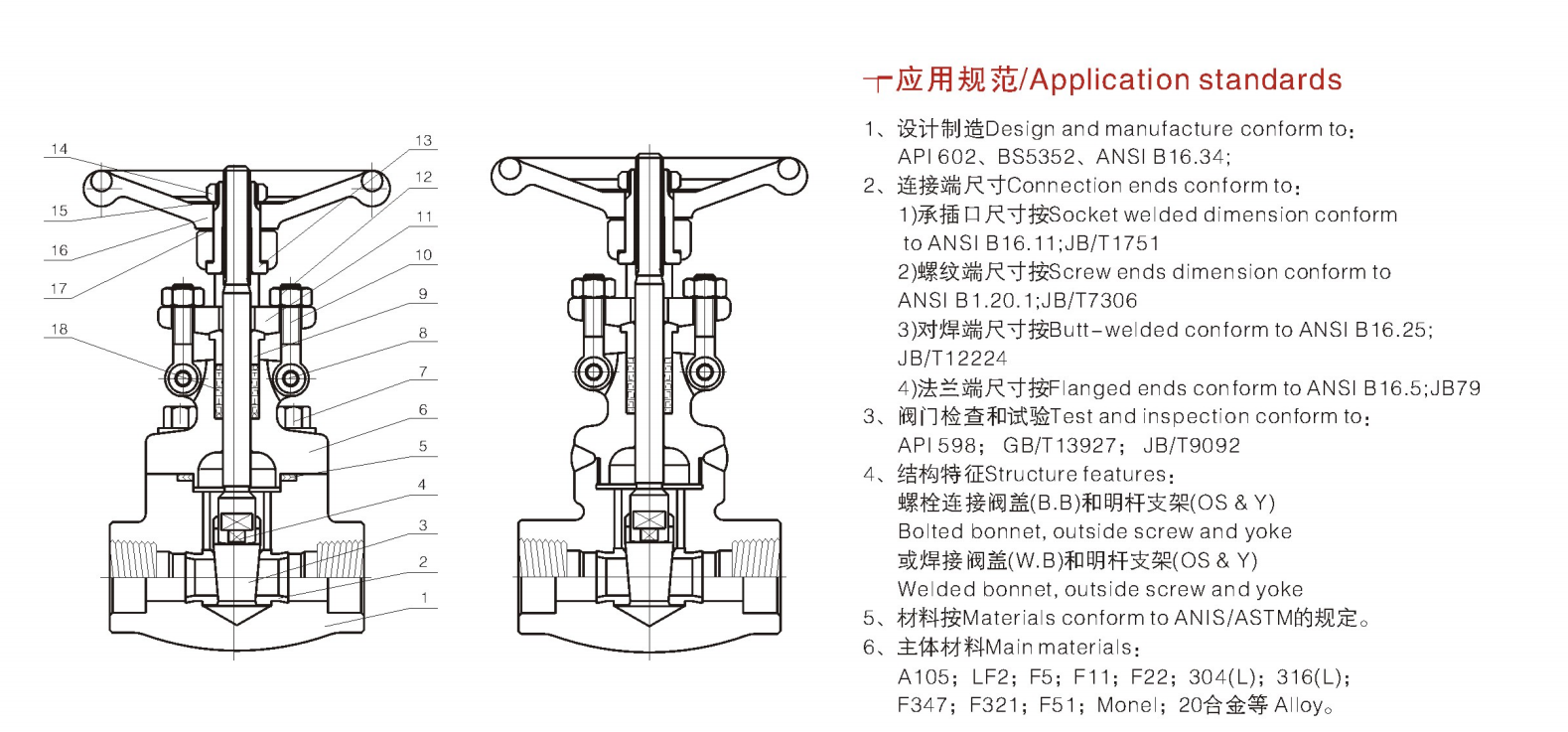

產品標準：

設計制造：API602、BS5352、ANSI B16.34

連接端尺寸標準：

承插焊尺寸按照：ANSI B16.11/JB1751

對焊端尺寸按照：ANSI B16.25 JB/T12224

法蘭端尺寸按照：ANSI B16.5 JB79

閥門檢驗和試驗：API598、GB/T13927、JB/T9092

結構特征：螺栓連接閥蓋和明桿支架/焊接閥蓋和明桿支架

材料按照ASTM的規定

主體材料:LF2/LF3/304(L)/316(L)/F347/F321/F51

特點主要有以下幾點：

1、美標閘閥符合技術生產的標準要求，密封性能好，常用的非金屬閥座材料。

2、采用的結構為楔形彈性閘板結構和中大直徑滾動軸承，具有摩擦小、啟閉方便的優點。

3、閘板與閥座密封面采用司太立鈷基硬質合金堆焊或鐵基合金堆焊，具有耐高溫、耐腐蝕特點。

4、閥桿經過調質和表面氮化處理，具有很強的耐磨性和耐腐蝕性。

5、多種連接方式、材質，控制方式可滿足各種工程需要和用戶要求。

安裝時，應注意以下幾點。

安裝前要仔細檢查閥門部件有無損壞，密封有無損壞，閥桿轉動是否正常，如果在閥體上發現包裝物或其他雜物，應仔細清洗，以免在以后的操作中堵塞閥體。

在鋪設管道的時候，一定要閘閥連接的周邊管道進行清理，如有必要，可以用空壓機將周圍的渣、廢料、雜物吹走，這些雜物的存在極有可能會劃傷密封表面，損害整個閥體的密封性能。
