電動襯氟球閥|V型|法蘭|調節|開關|AC220V|DC24V
電動襯氟球閥內部密封采用四氟，主要應用于腐蝕性高的介質，控制方式采用電動，通過電源來遠程控制球閥接通或者截斷介質，也可通過4-20MA的電流來遠程調節介質的流量和壓力。
電動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

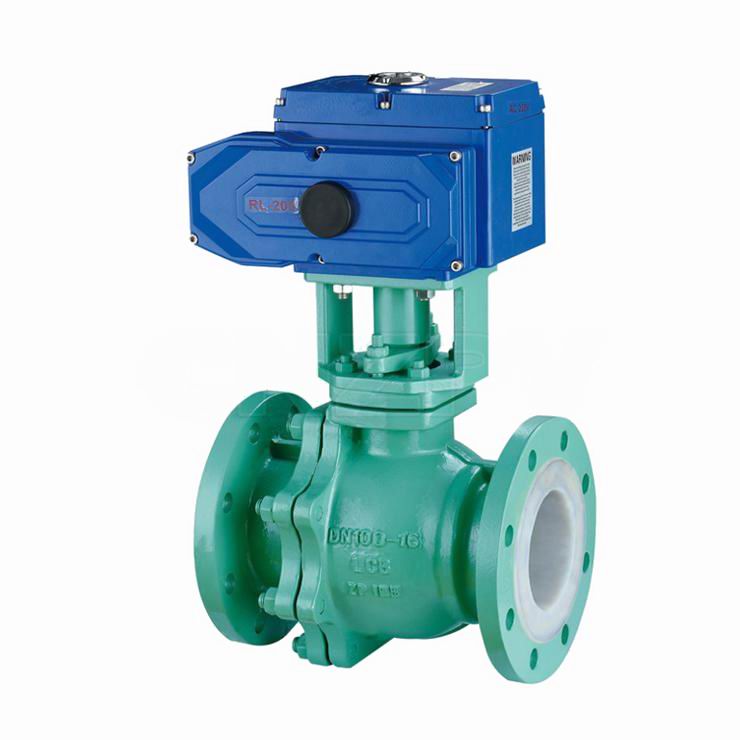

電動襯氟球閥由電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。
電動襯氟球閥技術參數：
閥體形式：兩段式鑄造閥體(內襯四氟)
公稱通徑：DN15～DN400
公稱壓力：PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
連接形式：法蘭式
壓蓋型式：螺栓壓緊式
適用溫度：-40～+180℃
球體形式："O"型全襯氟球體
流量特性：近似快開特性
電動襯氟球閥電動執行器技術參數：
電動執行器型號 | 05 | 10 | 20 | 40 | 60 | 100 | 200 |
輸出力矩 | 50N.M | 100 N.M | 200 N.M | 400 N.M | 600 N.M | 1000 N.M | 2000 N.M |
動作范圍 | 0～90° | ||||||
額定電流 | 0.15A | 0.3A | 0.45A | 0.7A | 0.7A | 0.85A | 0.85A |
絕緣電阻 | 100M/DC500V | ||||||
電源 | AC110/220/380V DC24V | ||||||
電機功率 | 8W/E | 23 W/E | 45 W/E | 90 W/E | 90 W/E | 120 W/E | 120 W/E |
選配閥門 | 15-25 | 15-65 | 80-100 | 100-125 | 125-150 | 150-200 | 200-250 |
執行器重量 | 2.6Kg | 4.2 Kg | 7.9 Kg | 8.7 Kg | 9 Kg | 14.7 Kg | 15 Kg |
所配閥門壓力為1.6MPa | |||||||
電動襯氟球閥特點：
1、耐腐蝕：閥體內腔及理體，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
