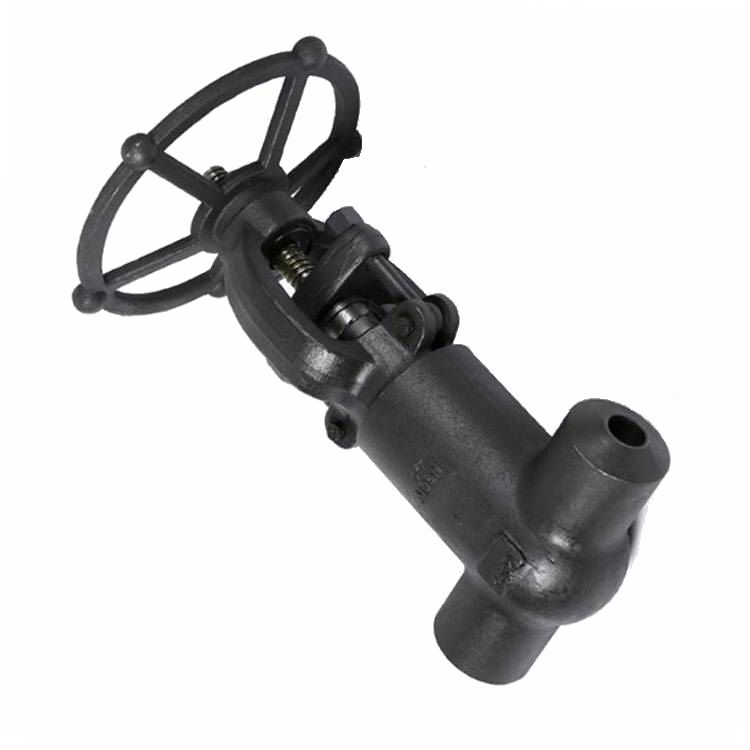

高壓自密封閘閥
高壓自密封閘閥-SW-A105-F22-F11
高壓自密封閘閥是通過螺釘將閥體和閥蓋連接起來，以密封內部壓力自動密封環。閥體以鍛壓工藝生產加工而成的，具有材料密度、耐壓性能強等特點，鍛鋼閥門主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是耐高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
壓力范圍力：CL150-CL4500。閥體材質有鍛鋼A105、LF2、F11、F304、F316、F51等多種材質，主要用于電廠、化工、石油等高壓管道上。在管道上起到啟閉開關作用。
鍛鋼和鑄鋼的區別：
鋼材按制造加工形式分鑄鋼和鍛鋼，經過在熾熱狀態下煅打過的剛，叫做鍛鋼。鍛鋼的機械性能明顯優于同種未經鍛打的鋼材。
鑄鋼是指采用鑄造方法而生產出來的一種鋼鑄件。鑄鋼主要用于制造一些形狀復雜、難于進行鍛造或切削加工成形而又要求較高的強度和塑性的零件。
鍛鋼是指采用鍛造方法而生產出來的各種鍛材和鍛件。鍛鋼件的質量比鑄鋼件高，能承受大的沖擊力作用，塑性、韌性和其他方面的力學性能也都比鑄鋼件高，所以凡是一些重要的機器零件都應當采用鍛鋼件。
應用范圍：
設計制造：API602、BS5352、ANSI B16.34
連接端尺寸：
承插焊尺寸按照：ANSI B16.11/JB1751
對焊端尺寸按照：ANSI B16.25 JB/T12224
法蘭端尺寸按照：ANSI B16.5 JB79
閥門檢驗和試驗：API598、GB/T13927、JB/T9092
結構特征：螺栓連接閥蓋和明桿支架/焊接閥蓋和明桿支架
材料按照ASTM的規定
主體材料:A105/LF2/F11/F22/304(L)/316(L)/F347/F321/F51/MONEL/20合金等。
特點：
封圈孔：多個鍛鋼閥門廠家頻繁出現封圈脫落現象，我們對此進行改進與多次試驗。改進封圈孔采用倒斜角。當封圈沖開后，可以達到 不脫落。
閥桿：升降閥桿，操作簡單同時確保密封。
壓蓋螺桂：采用的螺栓易于拆卸填料。
支架：雙筋設計、剛性良好。
石墨密封環：即使在瞬間高溫的工況下也能保持良好的密封。
硬質密封面：耐熱性、耐腐蝕性及耐磨損性能高。
楔式閘板：可應用于高壓、高溫蒸汽條件等對閥門關閉緊密度和可靠性有嚴格要求的場合。
為何采用閘閥？
鍛鋼閘閥壓降低；
鍛鋼閘閥導軌允許閥座導向槽表面滑動；
閥座與閘板表面采用司太立硬質合金對焊，可保證鍛鋼閘閥在高壓差工況下的運行性能。
優點：
1.流體阻力小，密封面受介質的忡刷和侵蝕小。
2.適用于 Class150 ～ 4500 、工作溫度 -29～425℃(碳鋼)或-29～500℃(不銹鋼)的小口徑管路上，用于截斷或接通管路中的介質。
3.對形體簡單， 結構長度短，制造工藝性好，適用范圍廣。
4.閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
5.閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
6.介質流向不受限制，不擾流、不降低壓力。密封性能非常好 全開時密封面受沖蝕較小。
7.鍛鋼閘閥運動方向與流體方向相垂直，能作全開和全關 。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
安裝：
1、安裝前清洗閥門內部，閥腔和密封面不得有雜質。
2、均勻擰緊連接所有零件的螺栓。
3、檢查填料部件是否壓緊，以便填料能緊密密封，閘門能靈活開關。
4、安裝前檢查閥門的型號和尺寸，介質的流向必須與規定的流向一致。
5、安裝時，應留有一定的空間，以方便閥門驅動的操作。
6、安裝后，必須定期維護。
采購須知：
只提供壓力、口徑和類型是不夠完整的。所以在采購鍛鋼閥門時盡量提供應有技術要求，并與廠家協調，作為鍛鋼閥門采購合同的附件是非常重要的。
1、通用要求
鍛鋼閥門型號和規格，以及標名所參考的的標準編號。若是企業內部標準，需詳細注明具體尺寸、內件、口徑、材質和類型。
鍛鋼閥門 工作壓力必須大于所需的工作壓力。鍛鋼閥門關閉狀態最少應當承受1.1倍的壓力和0.6MPA的氣密封。當鍛鋼閥門打開時鍛鋼閥門最少應當承受1.5倍的工作壓力。若是有不同的壓力要求的企業標準時，采購附件應當注明具體要求。
2、鍛鋼閥門材質
閥體材質，應以A105N為主，并注明牌號及鍛件實際的物理化學檢測數據。
閥桿材質，以不銹鋼閥桿(2CR13)為主。
螺母材質，通常采用410，且硬度與強度均大于閥桿。
密封面的材質
①鍛鋼閥門類別和工況的不同，所以密封的方式和選材也不同；
②管道的上的鍛鋼閥門通常是不會頻繁的操作開啟和關閉的。所以填料一定要有抗老化能力，才能在數年依舊保持密封。
③填料通常可以達到十年可以不更換。

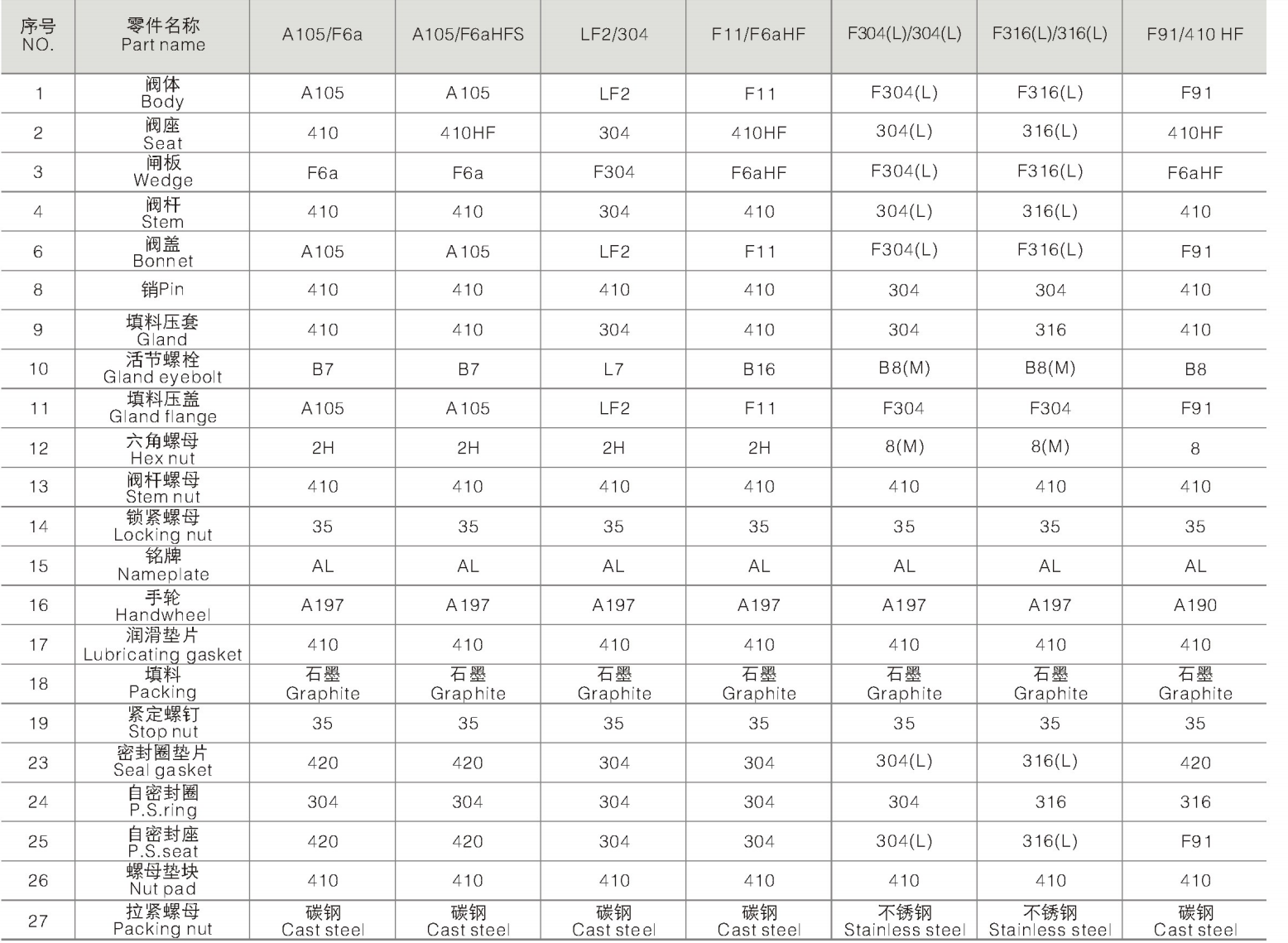

材料表：
運輸、貯存及安裝：
1.鍛鋼閥門在運輸、貯存過程中不要拆除閥門的保護蓋或 包裝，以防止閥門連接端的損傷，并避免雜質等臟物進入閥腔。
2.閥門應該貯存在干燥的室內，一般不允許露天存放，以防止閥門被損壞和腐蝕。
3.閥門裝運時，其啟閉件通常處于開啟的位置。
4.閥門出廠時已按標準及訂貨合同要求進行了試驗和調試，用戶拆除包裝后即可使用。對于氣動閥門和電動閥門，閥門氣源和電源的安裝詳見氣動裝置和電動裝置的安裝和使用說明書。如果用戶重新對閥門進行驗收試驗，應該嚴格按照標準及訂貨合同進行試驗，防止錯誤的試驗方法給閥門性能帶來不利影響。試壓后庫存的閥門應該清除腔內的積水。
5.閥門安裝前應拆除閥門兩端的保護蓋，安裝時應防止連接端被損傷。焊接連接的閥門在焊接時要采取適當?shù)谋Ｗo(hù)措施，以防止閥門在焊接時因高溫產生變形從而影響閥門的性能。
6.閥門標有安裝方向的指示標識，在閥門進行試驗、 安裝時要特別注意閥體上的箭頭標志，防止錯誤的 試驗和安裝。
