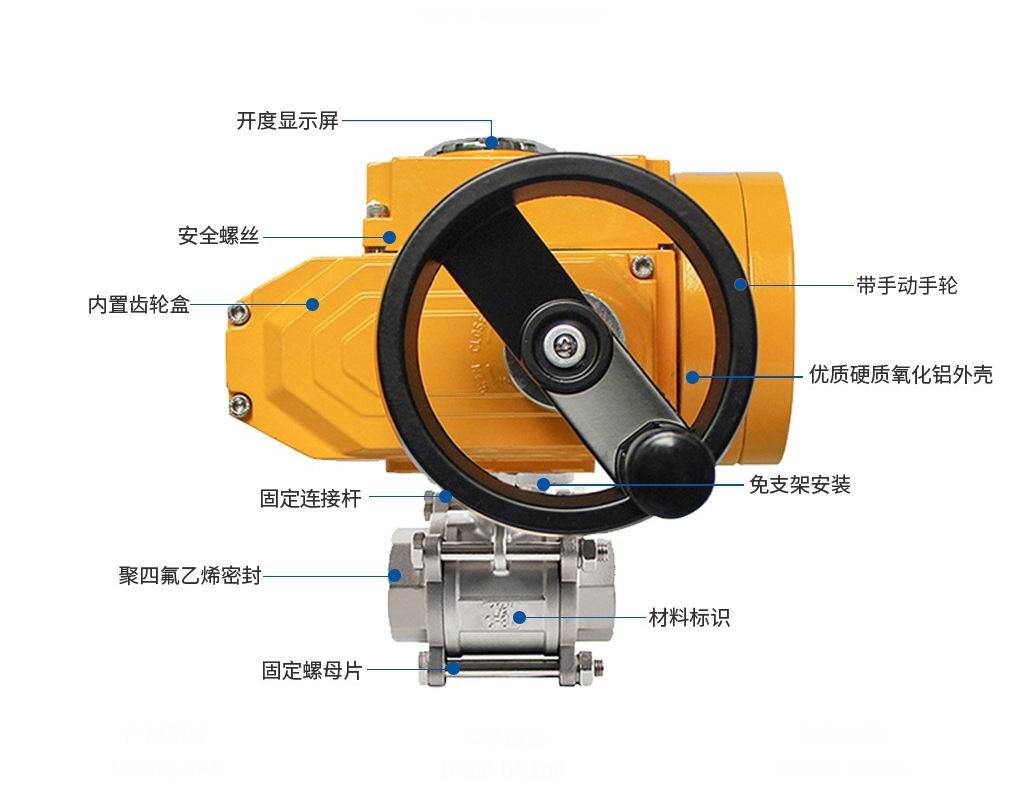

防爆電動球閥
防爆電動球閥由防爆電動執行器和球閥組成，是專門應用于易燃易爆工況的電動防爆閥門，防爆電動球閥上的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，防爆等級為ExdⅡBT4(CT6)、防護等級為IP67。只需要給電動執行器輸入相關電源信號就可遠程控制閥門的啟閉，或控制球閥的開度達到調節介質流量、壓力的作用。用戶可根據實際情況選配帶手動控制功能，以防在遇到斷電或電動裝置故障時，可人為手動控制電動球閥的開關，從而保證工況的正常運行。廣泛應用于天然氣、丙烷、燃?xì)?、煤礦、化工等防爆場合。
防爆電動球閥技術參數：
公稱通徑 DN15～DN300(mm)
公稱壓力 PN1.0、1.6、2.5、6.4MPa
連接方式 法蘭式、螺紋連接
閥體形式 二段式閥體
電源電壓 AC110V、AC220V、AC380V DC24等
動作范圍 0～90°
閥芯結構 O型球體閥芯
閥體材質 碳鋼、不銹鋼304、316
使用場所 天然氣、污水、燃?xì)?、煤礦等（防爆場合）
控制方式 防爆開關型（開關切斷控制）、防爆調節型（4-20mA模擬信號）
防爆電動球閥標準規范：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

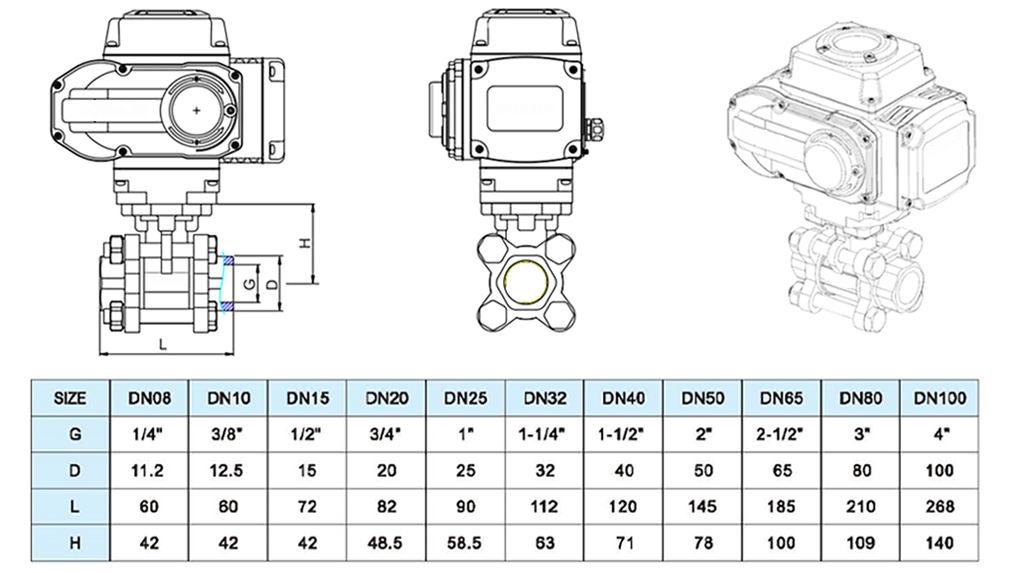

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

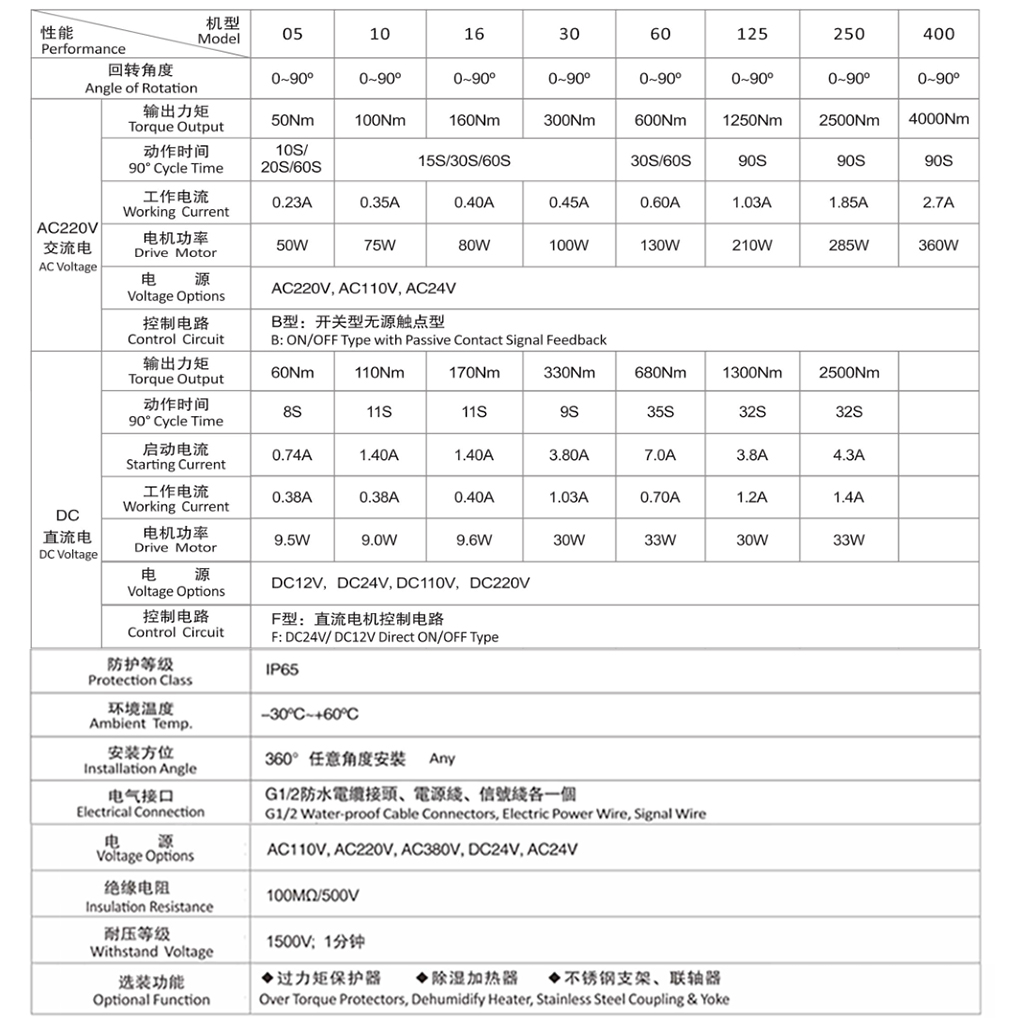

防爆電動球閥技術參數：
防爆電動球閥防爆電動執行器概述：
防爆電動執行器其設計獨特，款式新穎，有高智能，高防護性能、體積小、集成度高、性能穩定等特點?？蓭謩?dòng)功能現場操作，也可遠程控制，可滿足工業自動化控制管理的各種要求，以AC220V/AC380V/AC110V/DC24V等為驅動電源，以4-20MA電流信號或者0-10VDC電壓信號為控制信號，可使閥門運動到所需位置實現自動化控制，輸出扭矩可達3000N.M。
防爆電動球閥防爆電動執行器特點：
1 、多款可選：智能調節型、比例型、開關型；
2 、體小量輕：體積和重量 僅相當于傳統產品的 35 ％左右；
3 、美觀大方：鋁合金壓鑄外殼、精美流暢、且可減少電磁干擾；
4 、性能可靠：軸承和電氣元件等關鍵零部件采用進口產品；
5 、高標防護： IP68 高標準防護等級
6 、精密耐磨：蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性好；
7 、回差極?。阂惑w化結構避免了鍵聯結的間隙、傳動精度高；
8 、安全保證：通過150V 耐壓檢測， F 級絕緣電機，安全有保障；
9 、配套簡單：采用單相電源、外接線路簡單、也可做 380V 、直流電源；
10 、使用方便：免加油、免點檢、防水防銹、任意角度安裝；
11 、多種速度：全程時間 3 秒、 9 秒、 13 秒、 15 秒、 30 秒、 50 秒、 100 秒、 150 秒 《 出廠前已設定） ;
12 、智能數控：智能控制模塊集成于電動執行器本體內．無需外接定位器，數字設定、數字整定、高度、自我診斷、一機多能。
13 、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。集位，反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。
14 、有現場數字顯示和手操功能：執行器控制模塊帶有數字顯示屏．能夠顯示執行器開度；并且能夠通過控制模塊上的按鍵，進行現場操作。
15 、有菜單設置功能：智能控制模塊具有菜單設置鍵，通過菜單健可隨意設置執行器控制方式、控制精度、保護措施等。
16 、有自調整功能：執行器電氣行程（電氣零位、滿位）確定后，執行器能夠自動標定電氣零位、滿位輸出．無須人工調整。 ,
17 、有程序設定上下限功能：可通過按健設定執行器上下限行程。
18 、有斷信號設定執行器動作方式功能：執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。
19 、有電子剎車功能：執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。 20 、有錯誤代碼故障功能：執行器出現故障時，控制模塊顯示屏顯示錯誤代碼．指示故障原因。
防爆電動球閥安裝環境要求:
1、本產品可在室內安裝，也可在室外安裝；
2、在長期有雨水、原料等飛濺和陽光直射的環境，需要加裝防護罩；
3、清預留接線，手動操作等安裝維修所需的空間；
4、周邊環境溫度在-30℃~+60℃范圍內
注：在零度一下或者溫差比較大的環境使用時，應使用帶有防結霜的加熱除濕器。
防爆電動球閥介質溫度的要求：
1、與閥門配套使用時，工作介質溫度傳到執行機構上面，會導致執行機構溫度升高；
2、工作介質是高溫時，與閥門連接的支架起到減少熱傳導的作用；
3、工作介質溫度80℃以下時選用標準支架；
4、工作介質溫度80℃以上時選用高溫支架。
防爆電動球閥現場電纜線、電線管安裝要求：
1、接線腔搭配進口處有兩個防爆堵頭，用戶接線時候，應根據使用需要卸下一個或兩個防爆堵頭，
2、電源線電纜，信號線電纜應分別從兩個防爆接頭引入電動執行機構，并要求接地，信號線原則上要使用屏蔽線。
3、卸下防爆堵頭，裝上與進線電纜適應的防爆接頭，并擰緊。
4、旋下防爆接頭的壓緊螺母，將進線電纜從密封膠塞，壓緊螺母，防爆接頭體內傳入電動執行機構內部。
5、根據控制電路圖進行接線。
6、旋緊壓緊螺母，使密封膠塞與電纜合處不得有間隙。
7、進線電纜外徑與防爆接頭體內孔徑相等，禁止使用不合防爆要求的單根電線。
8、必須做好執行機構內部和外殼的接地。
9、本說明所述的只是防爆電纜拼接頭的一種形式，用戶亦可根據需要選用其他符合防爆要求的電纜，接頭及接線方法。
防爆電動球閥電源的要求:
1、根據所訂購的機型使用電源的類型提供相應的現場供電
2、對于現場的供電電源、電壓應符合以下要求：
AC380V±10% 50/60HZ AC220V±10% 50/60HZ
AC110V±10% 50/60HZ AC24V±10% 50/60HZ
DC24V±50%
