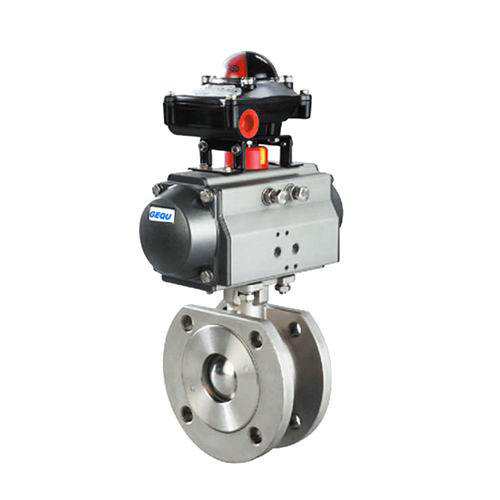

氣動對夾球閥

氣動對夾球閥是由氣動執行器與對夾球閥組成，對夾球閥是設計而發展出的新一代超短法蘭距球閥。與普通球閥相比，具有結構緊湊，長度短、體積小，重量輕，安裝方便，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。

氣動執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位)，故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等;對比例式調節閥，需配定位器。

氣動對夾球閥特點：

1、偏心的設計使密封面之間無摩擦傳動。

2、由扭矩產生彈性密封。

3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性。

4、體積小、重量輕、操作輕巧、便于安裝。

5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

6、更換零件材質可適用于各種介質，并可進行襯里防腐。

氣動對夾球閥參數：

公稱通徑：DN15～DN200(mm)

公稱壓力：1.6、2.5MPa

連接形式：超薄法蘭、對夾式

結構形式：直通式

驅動形式 氣動-壓縮空氣4-7bar

溫度范圍：PTFE≤180℃、PPL≤300℃、硬密封≤450℃

閥芯結構：V型、O型閥芯

閥體材質：不銹鋼（304、316、316L）

密封材料：PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

使用介質：油、水、氣及紙漿或纖維狀流體

控制方式：開關式(切斷)、調節型(4～20mA電流)

氣動對夾球閥氣動執行器參數：

供氣壓力 0.4-0.7mpa

氣源接口 G1/4"、G1/8"、G3/8"、G1/2"

環境溫度 -30～+70℃

作用形式：

單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)

可選附件：定位器、電磁閥、空氣過濾減壓器、行程開關、閥位傳送器、手輪機構等

氣動對夾球閥設計標準：

設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸：JB/T74-90、GB9112-9131、HGJ44-76、SH3406、ANSI B16.5、JIS B2212-2214、DIN2543

結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗：JB/T 9092、API 598、GB/T13927

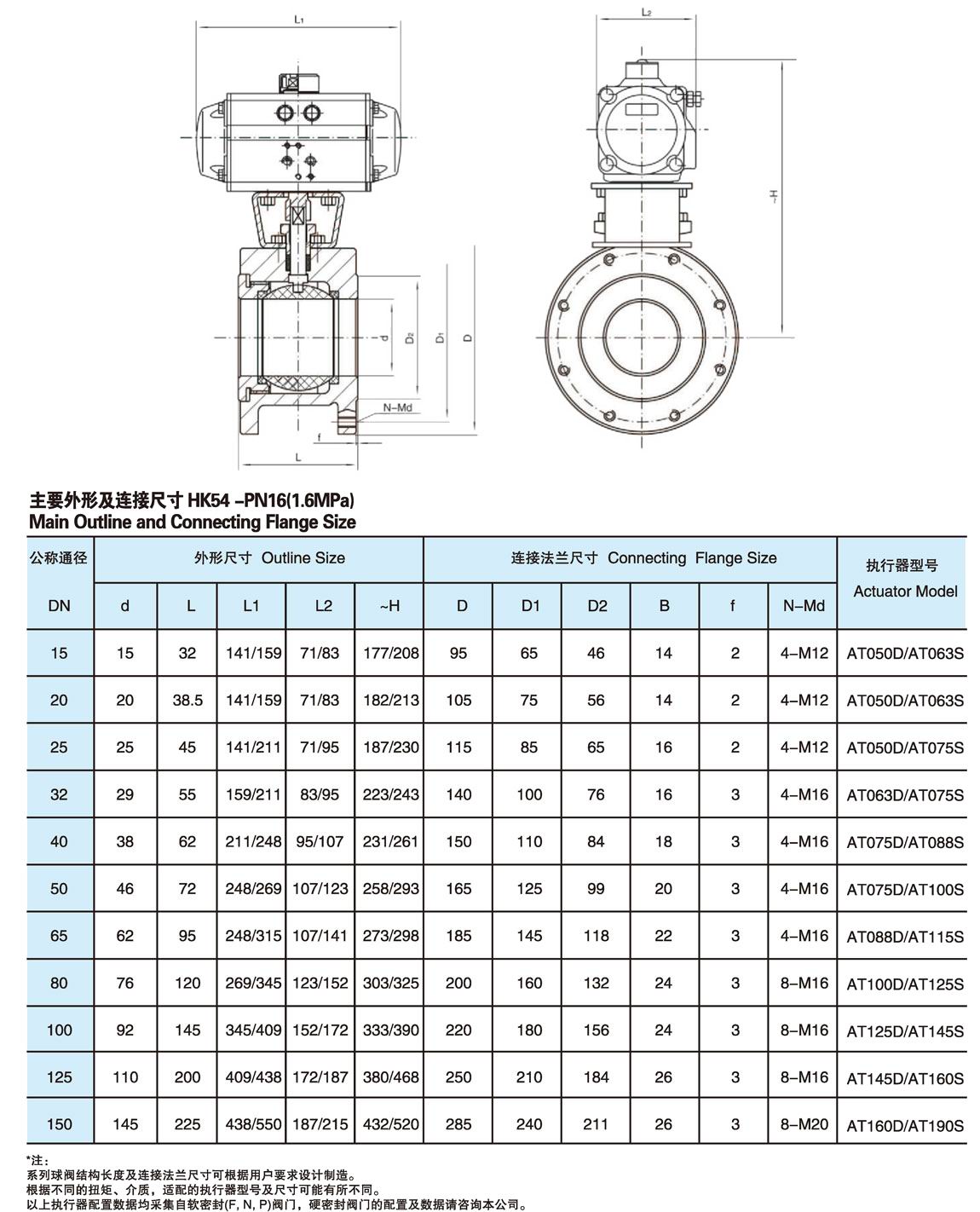

氣動對夾球閥連接尺寸：
