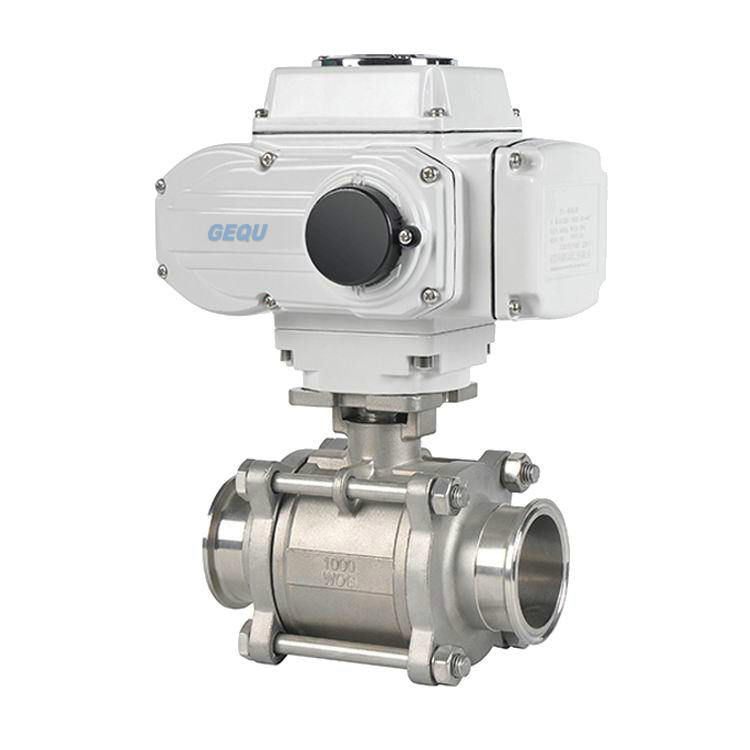

電動三片式卡箍球閥
電動三片式卡箍球閥由電動執行器和三片式卡箍球閥通過支架組成，主要用于同樣采用卡箍連接方式的管路中，通過電動執行器控制，對介質起到接通、截?cái)?、或者調節流量、壓力的效果。
三片式卡箍球閥由左右各一個閥殼和中間一個閥體三部分組裝而成，由四根長螺栓橫穿，從兩端夾緊中間閥體。這種結構承受壓力效果更好，安裝方便，易拆卸維護清洗。當閥門維護時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
電動三片式卡箍球閥工作原理：
通過電動執行器的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截?cái)?，也能?shí)現對管道中介質流量、壓力進行調節。
電動三片式卡箍球閥技術參數：
公稱通徑 DN15～DN100(mm)
公稱壓力 PN1.0、1.6、2.5、6.4MPa
連接形式 卡箍式
驅動方式 電源驅動（可防爆，可帶手動裝置）
電源電壓 AC220V、AC380V、DC24V等
動作范圍 0～90°
結構形式 三片式結構
閥體材質 不銹鋼304、316、316L等
動作時間 30S-60S（可定制快開）
適用溫度 -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯)
適用介質 液體、油、空氣和腐蝕性介質等
控制方式 開關型、調節型
適用介質 水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質

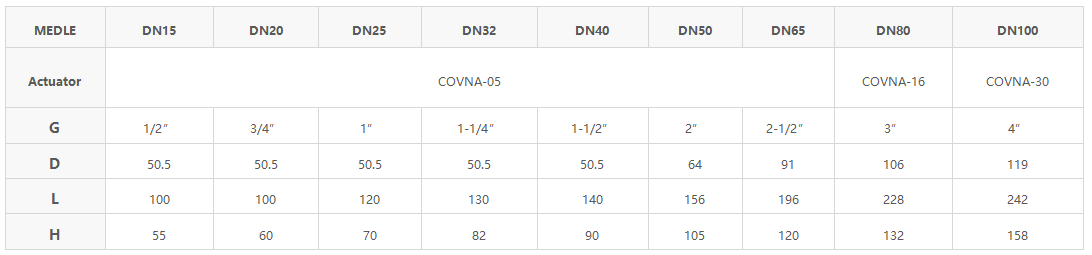

電動三片式卡箍球閥外形尺寸：

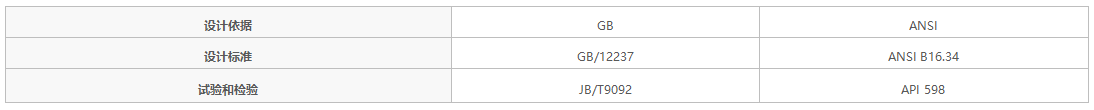

電動三片式卡箍球閥技術規范：
