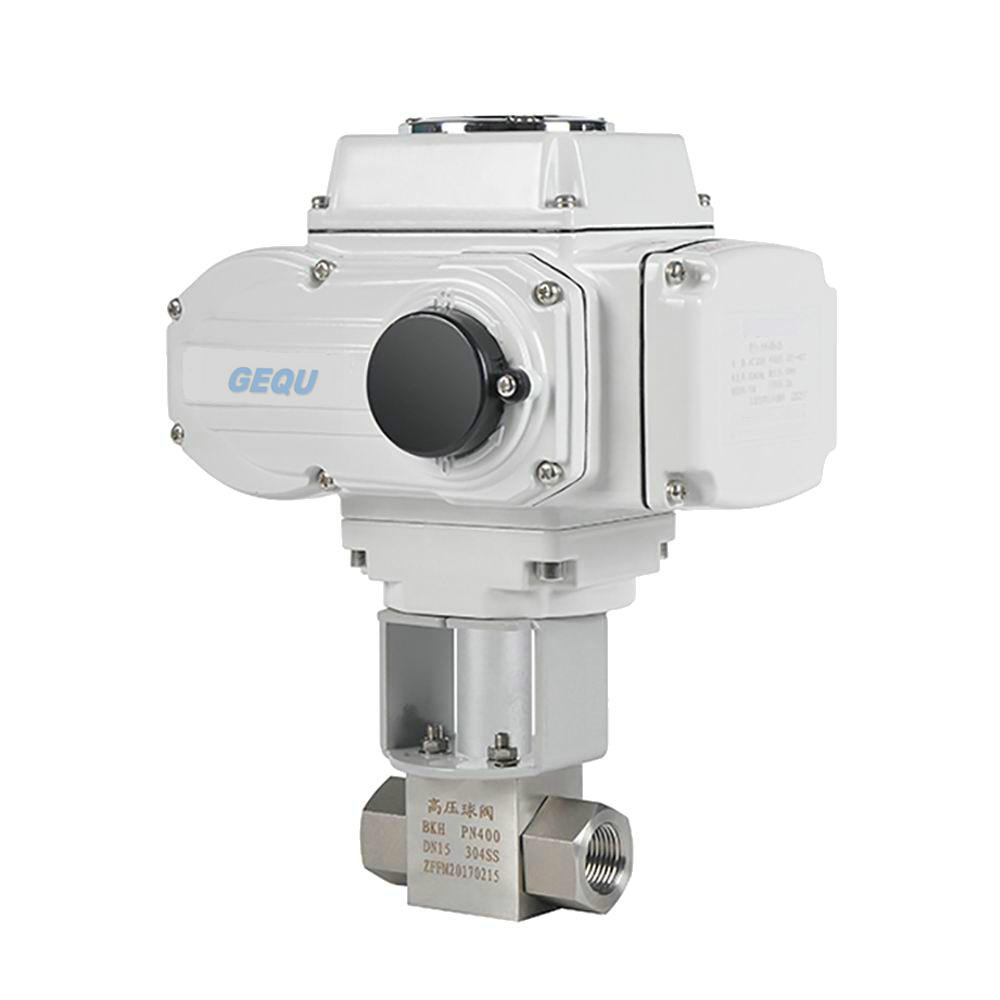

電動高壓球閥-不銹鋼-二通式-內螺紋
電動高壓球閥簡介：
電動高壓球閥是由三段式鍛造閥體的高壓型球閥與電動執行裝置連接組成，鍛造閥體可耐高壓、在 工作壓力能保持良好的密封性能及抗壓均勻性，適用于高壓的工況場合當中。閥體的材質有鍛鋼、鍛不銹鋼。配置電動執行機構，對介質進行開關控制或比例型調節。
閥體高壓鍛打而成，由不銹鋼蝶形彈簧墊提供初始密封，填料密封隨介質壓力上升面增強，自我密封性能特強，可用于超高壓液體，超高壓氣體或其混合物，主要應用行業有超高壓試壓臺，氣壓泵，液壓泵，深海探測儀。
電動高壓球閥高壓球閥的設計：
高壓球閥的整體結構結構緊湊，安裝方便，便于安裝制造及使用。手柄被限制在90°的旋轉范圍內，正好實現高壓球閥的開與關;預壓碟簧依靠預壓縮，在閥座與球體間實現初始比壓，使高壓球閥在低壓時也能保證密封;閥蓋依靠螺栓壓緊閥體及密封圈，依靠卡套方式與管道相連，這種結構能更好的保證密封效果。
結構設計及強度校核是高壓球閥研發過程中最重要的一環，不但要考慮結構上的要求，還要考慮強度要求、密封要求、材料成本、加工工藝和裝配尺寸鏈等問題。
事實上，螺栓、閥蓋、碟簧、填料、密封圈、閥球等零件和結構都需要詳細的設計與校核;此外，閥桿處填料與閥桿、閥體間的配合設計，閥座、閥球、預壓碟簧、閥體、閥蓋連接的尺寸鏈設計也是高壓球閥保證密封的關鍵步驟。
電動高壓球閥技術參數：
公稱通徑 DN15～DN300(mm)
公稱壓力 1.6MPa-50MPa
閥座密封 PTFE:-20℃~180℃ PPL:-20-200℃
閥體材質 SS304 SS316 SS316L
閥板材質 SS304 SS316 SS316L
閥桿材質 SS304 SS316 SS316L
連接方式 法蘭式、螺紋連接、焊接
閥體形式 三段式鍛造閥體
電源電壓 AC110V、AC220V、AC380V（其他定制DC24等）
動作范圍 0～90°
閥芯結構 O型球體閥芯
適用介質 水、空氣、液壓油等
閥體材質 碳鋼、不銹鋼304、316
控制方式 開關型、調節型
閥座密封 PTFE:-20℃~180℃、PPL：-20℃~250℃
使用電壓 DC-12V, 24V; AC-24V, 110V, 220V, 380V
適用介質 食品、醫藥、包裝、機械、灌裝機械等衛生級別工況使用

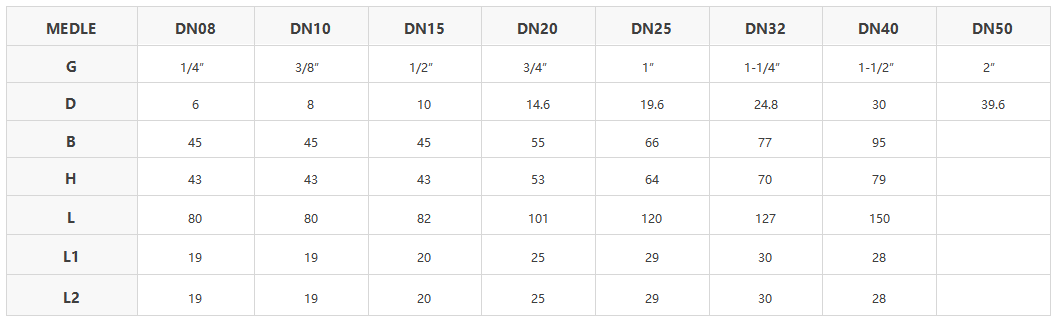

電動高壓球閥連接尺寸：

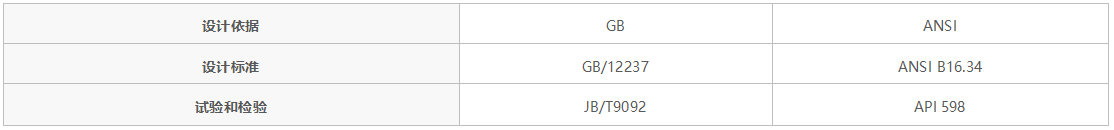

電動高壓球閥執行標準：
