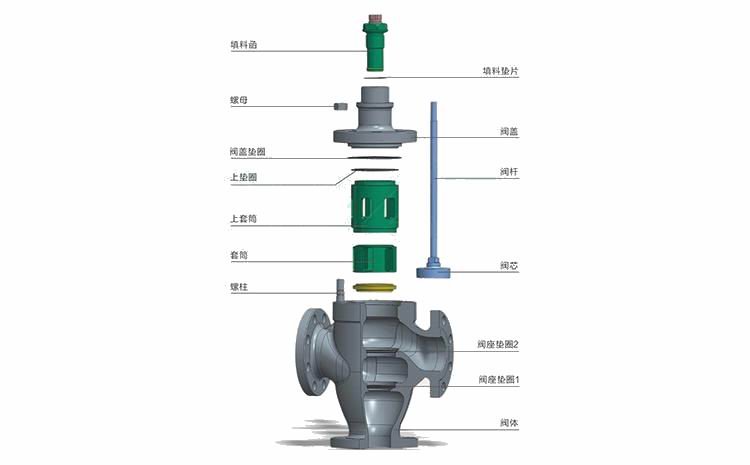

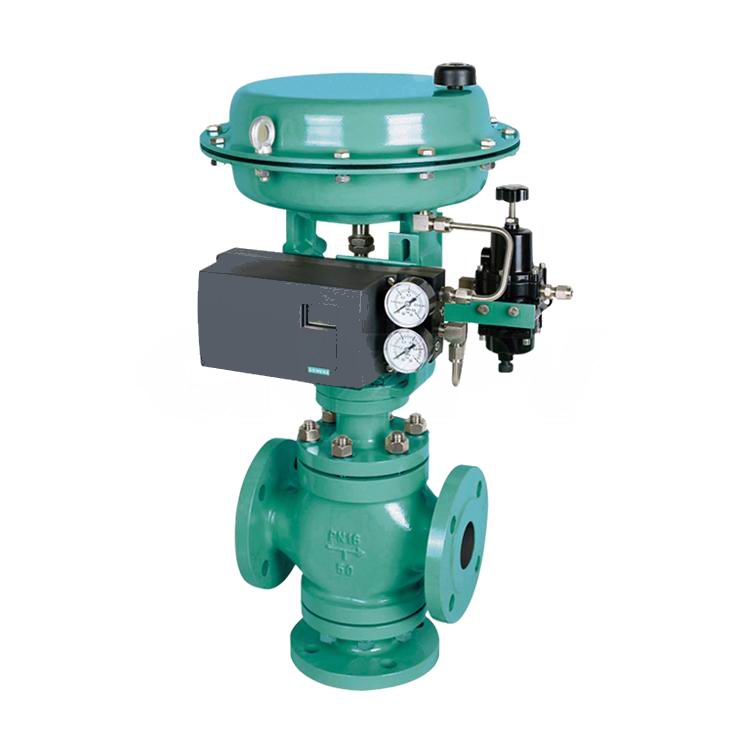

氣動三通調節閥采用雙閥芯上下導向結構，配用多種彈簧執行機構，閥體為四通結構，即一進二出(分流型)。二進一出(合流型)，從而達到流體混合升溫或降溫作用，或液體不等量分流，滿足不同工況的使用需求。
該閥體具有結構緊湊，重量輕、動作靈敏，壓降損失小、允許壓新式高、閥容量大、流量特性和維護方便等優點，可用于各種不同的工作條件，特別適用于石油工業墊交換器的溫度控制系統和期貨各行各業的自動化控制。
該閥有合(分)流普通型、合(分)流高溫型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4;閥體公稱范圍DN25-400; 泄漏等級有II，IV級；流量特性為直線和等百分比。有多種品種規格可供選擇。
氣動三通調節閥標準規格：
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
