手動閘閥型號規格大全

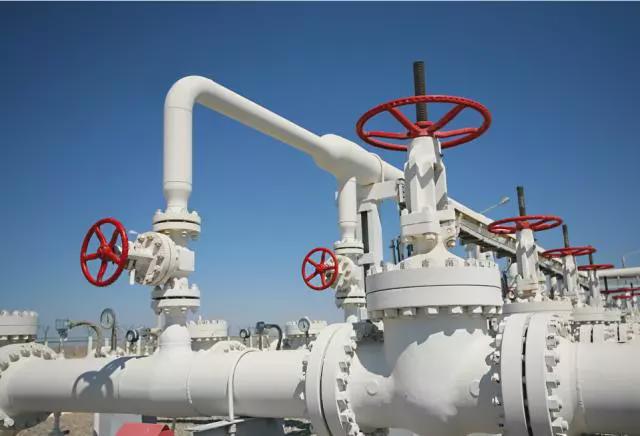

手動閘閥是指需要人工轉動手輪操作閥門開啟和關閉的閘閥，常見手動閘閥型號有：灰鑄鐵法蘭閘閥型號Z41T ，Z45T
球墨鑄鐵法蘭閘閥型號Z45X，Z41X
鑄鋼法蘭閘閥型號Z41H，Z41Y
不銹鋼法蘭閘閥型號Z41W
螺紋閘閥型號 Z11T， Z11H， Z11Y ，Z11W
刀閘閥型號Z73W， Z73X ，Z73Y
不同型號的手動閘閥規格也不相同，我們以 蓋球閥門熱賣的鑄鋼閘閥Z41H-25C為例，為您介紹一下手動閘閥規格。
鑄鋼手動閘閥型號Z41H-25C，規格參數如下:
名稱 設計及制造 結構長度 試壓標準 連接法蘭尺寸
參照標準 GB/T 12234-2008 GB/T 12221-2005 JB/T 9092-1999 GB/T 9113-2010
名稱 閥體 閥座密封 閥板 手輪
材質 WCB Cr系不銹鋼+507鉬 WCB+2Cr13 DI
公稱尺寸 PN25
DN L ΦA(chǔ) ΦB ΦC
25 160 115 85 65
32 180 135 100 78
40 200 145 110 85
50 250 160 125 100
65 265 180 145 120
80 280 195 160 135
100 300 230 190 160
