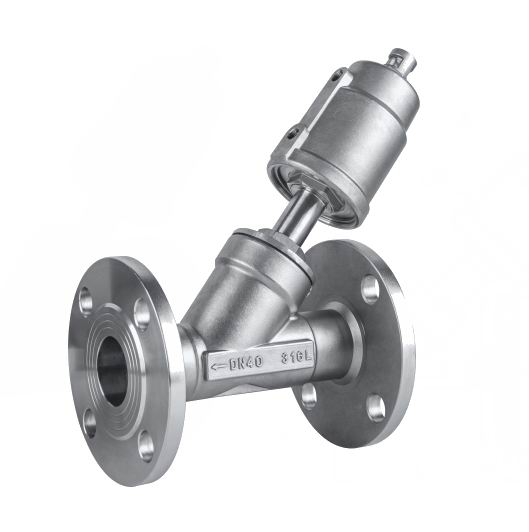

氣動法蘭角座閥|2000A|304|316|316L
氣動法蘭角座閥連接方式采用法蘭連接，通過和現場管道的法蘭對齊中間加于密封墊用螺栓穿過螺母鎖緊達到固定作用，法蘭標準有國標、美標、日標、德標、英標等多種國內外法蘭標準可供選擇。
氣動法蘭角座閥采用帶彈簧安全保護的氣動執行機構來操作的導向角座閥。使用時使用時,應選擇執行器單作用或者雙作用。常開或常閉。廣泛應用于短時間頻繁啟動，保持流速能夠節省空間，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量?？蓪崿F(xiàn)準確控溫、滴加液體等要求。廣泛應用于啤酒飲料、紡織印染和漂白、制藥及醫療設備、食品加工、橡膠機械、清洗消毒高溫滅菌、水/污水處理等行業

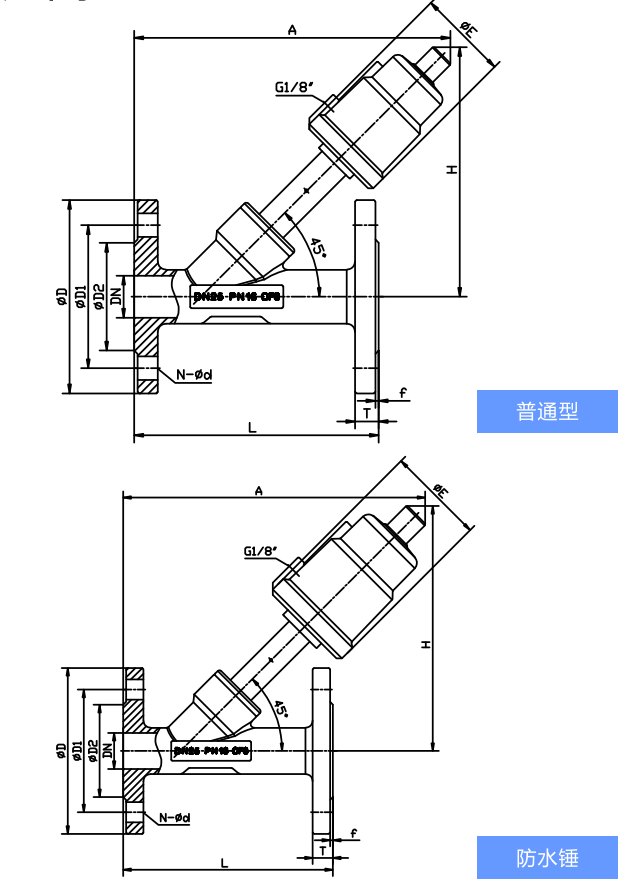

氣動法蘭角座閥結構圖：
氣動法蘭角座閥尺寸表：
氣動法蘭角座閥四種形態：
第一種：單作用常閉型
工作原理：
根據彈簧復位達到閥門關閉的作用，工作時只需安裝一根氣管，通氣閥門打開，失氣閥門自動關閉。在常壓常溫的情況下方便安裝使用。
第二種：單作用常開型
工作原理：
根據通氣關閉閥門，工作時只需安裝一根氣管，通氣閥門關閉，失氣閥門自動打開，在高溫高壓的情況，需要長期打開閥門的情況下可選用。
第三種：雙作用帶彈簧關閉型
工作原理：
根據通氣控制閥門開關，工作時需安裝兩根氣管，遇緊急情況（列停電）閥門可自動關閉，用戶還可與根據使用情況來自由安裝閥門方向，（在惡劣條件下介質高溫，高壓，氣缸壓力小，防水錘等安裝使用）控制更精確，更穩定。
第四種：雙作用（自由態）
工作原理：
根據通氣控制閥門開關，工作時需安裝兩根氣管，在控制執行器壓力較低的情況下使用，用戶可根據使用情況打開閥門后屬于常開狀態。在低壓低溫的情況下使用雙作用自由態可延長閥門壽命。
氣動法蘭角座閥產品特點：
1、角座閥具有閥門開或關位置顯示。
2、外部氣動先導，可增加使用壽命，免維護。
3、溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。
4、閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快。
5、流量大、流阻小、無水錘。
6、Y型設計，增加30%流量。
7、氣缸采用不銹鋼材質，在惡劣的環境中更加優良，可360°旋轉。
氣動法蘭角座閥技術參數：
管道壓力0-1.6MPa、0-2.5MPa
控制壓力：0.3-0.8MPa
控制氣體：中性氣體或空氣
閥體材質：CF8/304、CF8M/316
密封材質：PTFE、RPTFE、PPL
氣缸材質：CF8/304、CF8M/316、PA、鋁合金
介質溫度：-20℃~+180℃、-20℃~+220℃、-20℃~+260℃
環境溫度：-20℃~+80℃
介質粘度：≤600MM2/S
控制方式：單作用常閉、單作用常開、雙作用、手動
連接方式：螺紋式、焊接式、快裝式、法蘭式
適用介質：水、酒精、油、染料、蒸汽、中性氣體、有機溶劑、酸堿溶液
可選配件：接近開關、回訊器、行程纖維開關、電磁閥、氣源三聯件、智能定位器等
氣動法蘭角座閥特征：
獨特的固定式活塞密封
延長閥桿行程，使閥腔更加平緩，擴大閥腔的流通截面，增加30%流量。
長壽命閥桿
為延長壽命，閥桿均采用不銹鋼316/不銹鋼316L（ARES），并采用契形特氟隆（PTFE）密封，閥桿自動校正位置，自潤滑，免維護。
先進的氣動執行器
工程塑料外殼，低摩擦黃銅鍍鎳活塞，內部元件自動潤滑，免維護，可360°轉動，與電磁閥連接為NAMOR接口，分常閉、常開型。
大流量閥體
更合理的閥腔設計，減少流體阻力，結合。加長行程的閥桿，流量增加30%。
氣動法蘭角座閥可選配附件：
程限制器、緊急手動裝置、限位開關、電磁閥。
行程限制器：可調活塞開度，可調節流量，所有角座閥均有配置。對于單動常開角閥還可用來緊急制動。
緊急手動裝置：用于緊急制動（無控制氣源，機械故障，無控氣源信號）。
電磁閥：直接安裝3/2通電磁閥先導，閥體可360°旋轉位置，5/2通閥可將底板旋轉180°可轉換成3/2通閥，環境溫度-10℃～+50℃。
限位開關：適用所有口徑角座閥，可安裝在氣控頭DN50-DN63-DN90-DN110上用來檢測閥門開/關狀態，終端連接在電磁閥上，可選擇帶LED可示顯示器。防護等級；IP65；環境溫度：-10℃～+70℃；螺紋接口：2PG11；材質：聚酰胺（聚碳酸脂）；限位開關：感應式/接近式/機械式。
氣動法蘭角座閥安裝與維修必須遵守適用的安全規范：
1、管道必須清潔無污染。
2、根據需要安裝，但使執行機構朝上。注意流向。
3、連接閥門注意對準管道，只有在用戶特殊要求時才取下執行機構。
4、打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
氣動法蘭角座閥注意事項:
1.安裝使用中注意防漏檢查。
2.管路介質為高溫流體時，請做好防護措施，以免燙傷。
3.執行器氣源要求保證干燥、清潔。
4.檢查氣源壓力值（0.3~0.8Mpa）在許可范圍內并鎖定。
5.檢查環境溫度在許可范圍內：-10℃~ +60℃。
6.檢查介質溫度在許可范圍內：PTFE：-10℃~ +180℃。
7.檢查觀察指示桿指示是否正常。
