200X減壓閥|可調式|高層建筑|供水系統

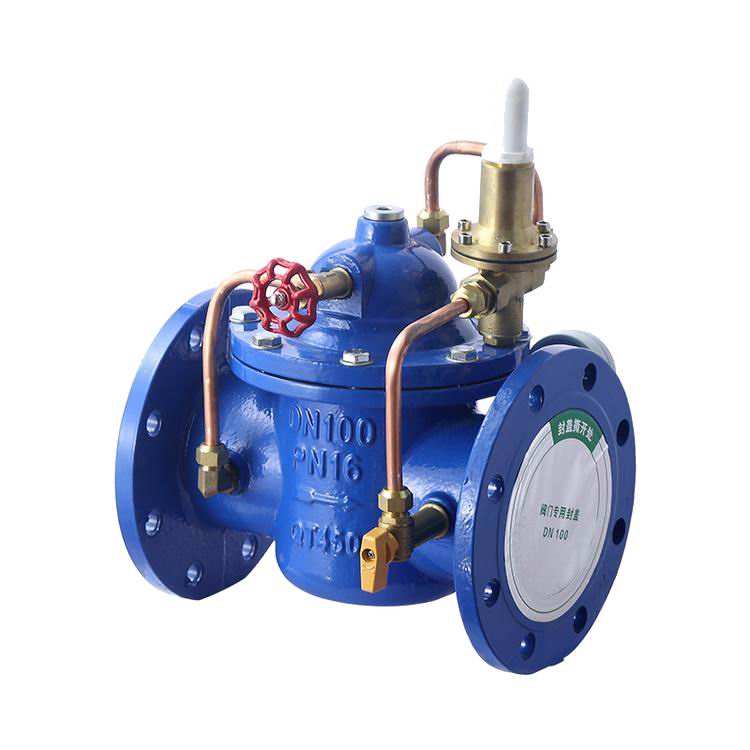

200X減壓閥分為隔膜型和活塞型兩種結構方式，本廠生產的200X減壓閥DN500MM以下口徑采用隔膜型，口徑在DN600MM以上采用活塞型，該閥由閥體、導閥、球閥與針型閥、壓力表組成，是利用介質自身能量來調節與控制管路壓力的智能閥門。通過調節減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力，出口流量的變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。200X減壓閥減壓性能穩定，安全可靠，安裝調節方便。廣泛應用于高層建筑中的水箱、水池、水塔自動供水系統中。
200X減壓閥工作原理：
200X減壓閥從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。
200X減壓閥工作原理特性：
1、經由頂部和閥座環雙重開機動作的閥桿一膜片元件可提供較長的壽命及可靠性能。
2、所有鑄鐵部件都涂有粉體環氧樹脂以抗腐蝕。
3、進行維護時主閥不需要拆離管線可以直接進行線上維修。
4、 閥體流線式設計便於獲得更佳的控制特性及較低的水頭損失。
5、球鐵閥體強度高、重量輕。
6、強化尼龍膜片、膜層厚度均勻強度高、精度好、經久耐用。
7、內部采用青銅閥座及不銹鑄鋼軸桿，經久耐用。
8、搭配減壓向?qū)чy及附件可組裝具有減壓效果的控制閥。
9、減靜壓效果良好、完全零泄漏。
10、水力操作無須外界動力，可配合需要調節出口設定壓力。
200X減壓閥產品特點：
1、利用導閥自力控制，不需要其它裝置和能源，保養簡便。
3、閥體采用全通道流線型直流式設計，液體阻力小，流量大。
2、壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
3、本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

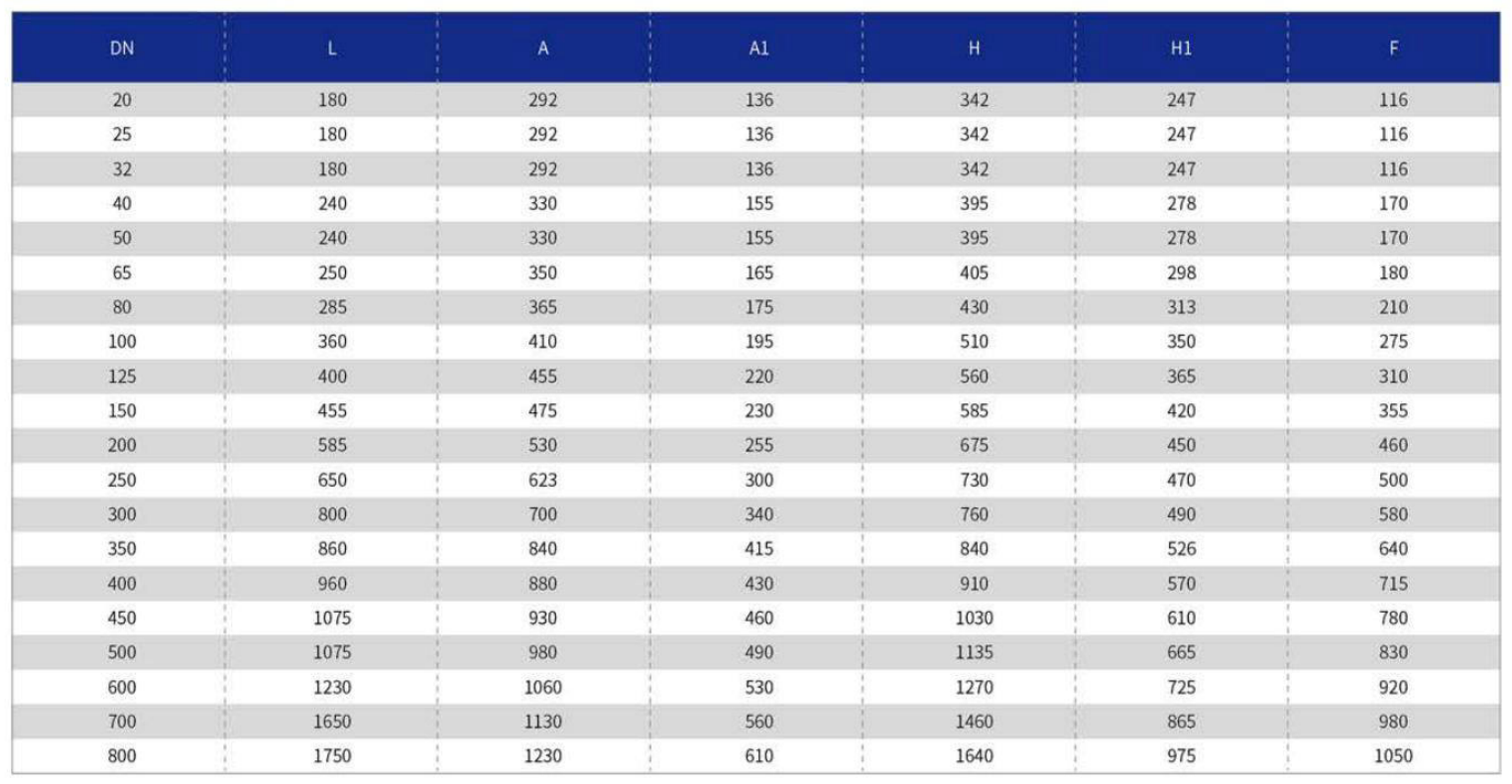

200X減壓閥尺寸表：
200X減壓閥主要技術參數：
公稱壓力：1.0/1.6/2.5MPa
公稱通徑：20-800MM
法蘭標準：GB/T17241.6/GB/T9113.4
適用溫度：0-80℃
出口壓力可調范圍：0.09-0.8/0.10-1.2/0.15-1.6
適用介質：水、清水
