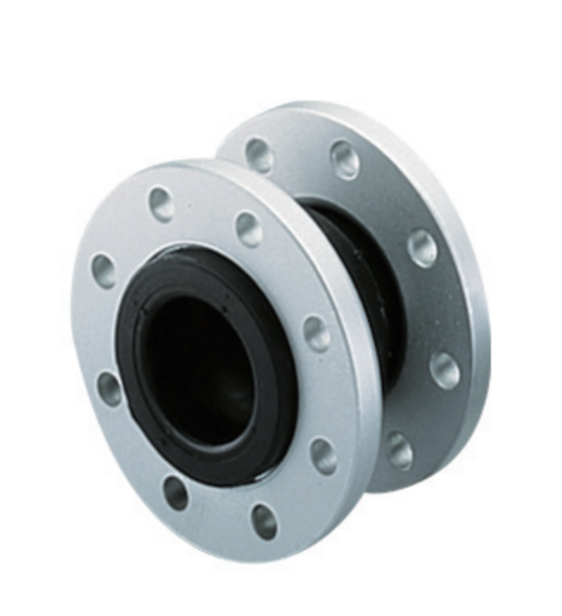

橡膠撓性接管|隔振降噪|位移補償
橡膠撓性接管由織物增強的橡膠件與平形活接頭，套金屬法蘭或螺紋管法蘭組成，用于管道隔震降噪，補償位移的接頭?？山档驼駝蛹霸胍?，并可對因溫度變化引起的熱脹冷縮起補償作用。具有耐酸、耐堿、耐油等特點，安裝方便、使用靈活。在使用過程中，隨著天氣自然變化（-30℃~+80℃）可以自動延伸，其結構材料采用浸膠尼龍簾于布，1MPa保證有14-16層，內外采用高強度耐老化極性橡膠材料，為防止該產品在長期使用中自然萎縮和減少老化破裂，采用網狀鋼絲進行多體保護。該產品是廣泛應用電力、水廠、污水廠、化工、冶金等多種行業的管道系統中，是一種高彈性，高氣密性，耐介質性和耐氣候性的管道接頭。每臺產品出廠前都會進行球體外觀、硬度、氣密封、承壓和法蘭防脫落等檢測項目。
橡膠撓性接管產品應用及特點：
功能：防護和治理系統管道工程隔振降噪，位移補償。
應用區域：水暖通風管道、給排水和循環水管道等。
產品特點：
1. 多層次球體結構，吸振能力強、減噪效果好；
2. 能承受較高的工作壓力，抗爆力大，彈性足；
3. 對壓縮、拉伸、扭轉變形能較好的起到位移補償作用；
4. 采用可 360° 任意轉動的法蘭及螺紋接頭連接，使安裝更為方便靈活。

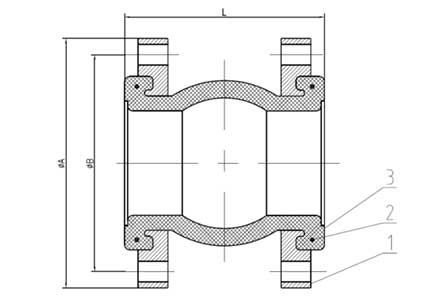

橡膠撓性接管結構圖：

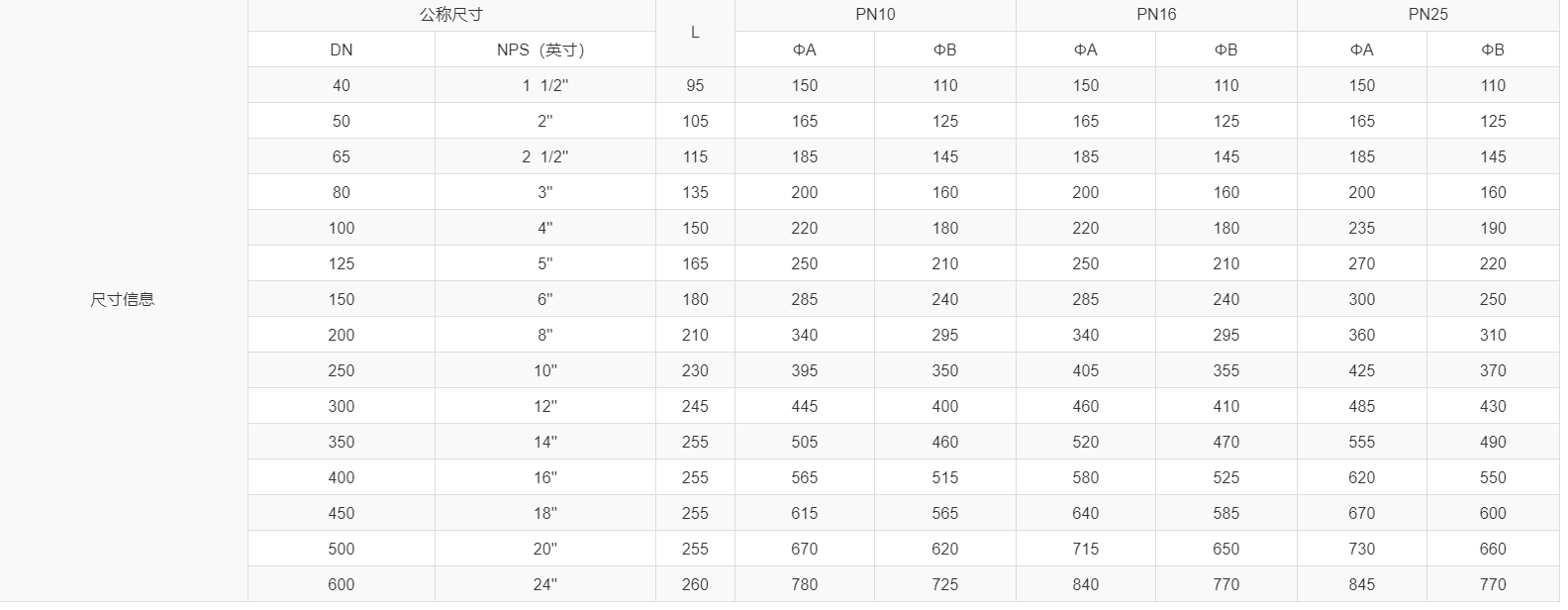

橡膠撓性接管連接尺寸：
橡膠撓性接管產品特點：
選用優質不銹鋼法蘭、無下差、無沙眼、無氣孔。
法蘭噴涂采用環氧樹脂塑粉，附著力強，沖擊強度高。
法蘭內鍛面弧度為R=67°法蘭與橡膠球摩擦阻力小，防止球體被劃傷，螺栓進行倒角處理，防止操作人員被劃傷。
EPDM橡膠球體，抗拉，抗壓、抗老化、耐高溫、耐低溫比常規橡膠強。
橡膠球體內骨架層數超過同類市場產品20%
橡膠球兩端面厚度增加10MM，增加鋼絲圈，防止球體拉脫，耐扭曲，抗震系數提高10%。
橡膠球連接端面采用密紋水線，密封效果提高30%。
每臺產品出廠前都會進行球體外觀、硬度、氣密封、承壓和法蘭防脫落等檢測項目。
橡膠撓性接管產品信息：
法蘭材質：碳鋼鍍鋅不銹鋼304、316等
鋼圈：Q235
球體：三元乙丙EPDM
橡膠撓性接管技術參數：
口徑范圍：40MM-2000MM
公稱壓力：PN10/16/25
爆破壓力：PN48
真空度：750mmHg (DN25-300)
500mmHg (DN350-600)
適用溫度：-20℃~+120℃
適用介質：水、氣體、油品等。
應用領域：市政建設、水利工程、電力、給排水、水處理、化工。
橡膠撓性接管執行標準：
設計及制造：GB/T26121
結構長度：GB/T26121
試壓標準：GB/T26121
法蘭尺寸：GB/T9119
橡膠撓性接管可選配置：
法蘭：Q235、20#鋼、不銹鋼304/316/304L/316L
球體：EPDM/NBR/硅橡膠SI
橡膠撓性接管安裝前準備：
1. 檢查安裝的橡膠接頭是否能適用各種介質
2. 檢查接頭的額定溫度、壓力和位移范圍，注意不要超過壓力許可
橡膠撓性接管定位和限位 :
1. 確認系統有支持物，這樣橡膠就不用承受管道重量
2. 橡膠接頭安裝的位置應該離支柱點越近越好，如果沒有支柱點，檢查是否需要限位裝置
3. 當接頭是安裝在兩邊都固定的管路系統上時，不需要限位。如果一邊沒有固定，在壓力高于下表所示的情況下，為了防止接頭的拉伸，
必須對橡膠接頭加裝限位裝置
橡膠撓性接管安裝注意事項 :
1. 確保橡膠接頭的密封面平整、干凈且符合要求
2. 不要使用表面有凸起的法蘭（見下圖）
3. 將法蘭的螺釘頭朝橡膠球體，螺母朝管路
4. 逐漸擰緊螺釘，直到螺母被均勻的擰緊（見下圖）
5. 不要過度擰緊，否則會損害密封面
6. 不要涂畫球體表面
