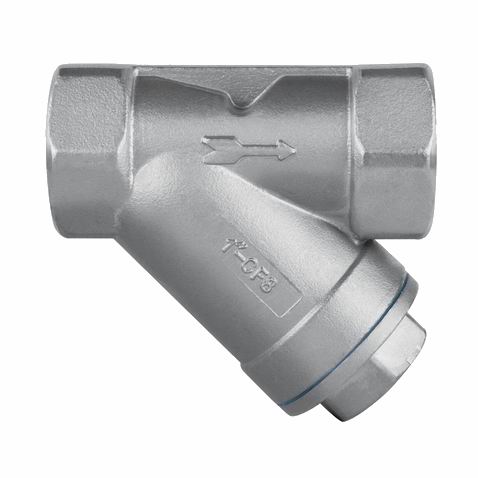

螺紋過濾器|不銹鋼|YG11-16P|安裝說明
螺紋過濾器采用內螺紋連接,通過和現場管路的外螺紋擰緊，達到緊固作用，螺紋有NPT、BSPT、RC、G等多種國內外螺紋標準可選。廣泛應用于市政設施、樓宇建筑和水源工程等給排水系統中對水質要求較高的場合，它是輸送介質的管道系統中不可缺少的一種過濾裝置，通常安裝在減壓閥、泄壓閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。是輸送介質的管道系統中不可缺少的一種過濾裝置。
螺紋過濾器閥體采用流線形設計，使介質在閥腔內作直線運動，流體阻力更小，流動面積更大。精密鑄造閥體，外觀精細，無沙眼。過濾網采用滿焊工藝，濾網開孔率達到80%，耐磨和耐腐蝕性能強，同事避免濾網重開和顆粒物泄露，可根據要求提供不同精度的濾網。每臺過濾器出廠前均按照國家標準做殼體、密封壓力檢測。
螺紋過濾器工作原理：
當介質流經過濾器時，安裝在過濾器里面的濾網把介質中的固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過濾網、由過濾器出口排出，濾網孔的大小可以根據雜質的大小調整。

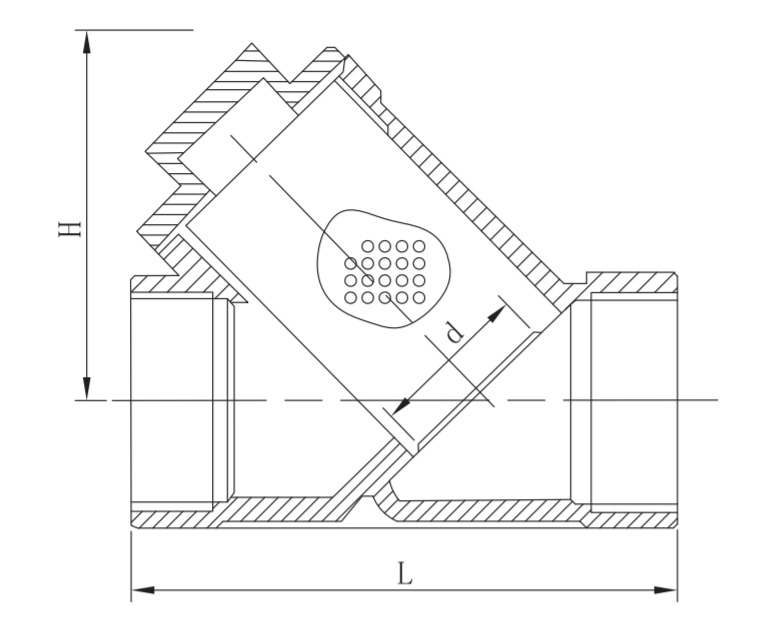

螺紋過濾器結構圖：

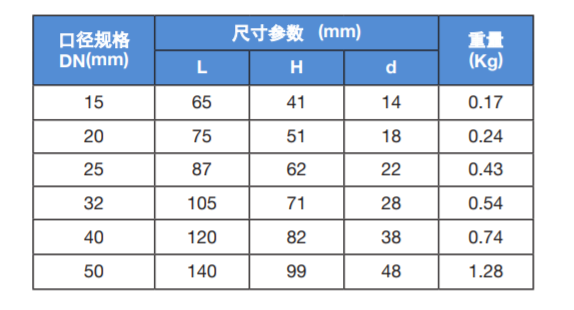

螺紋過濾器尺寸表：
螺紋過濾器型號說明：
型號：YG11-16P
YG表示閥門類型： Y 型過濾器
1表示連接方式： 內螺紋連接
1表示結構形式： 直通流道
16表示公稱壓力： 1.6MPa
P表示閥體材料： 鉻鎳系列不銹鋼
螺紋過濾器執行標準：
連接標準： GB/T 7307-2001
測試標準： GB/T 13927-2008
螺紋過濾器主要零部件材質：
閥體：不銹鋼 CF8
閥蓋：不銹鋼 CF8
濾網：不銹鋼 304
螺紋過濾器產品特點：
1. 阻力?。?/span>
2. 結構簡單，安裝清洗方便；
3. 納污量大，排污方便。
螺紋過濾器技術參數：
公稱通徑：DN15 ~ DN100
公稱壓力：PN16
適用溫度：-29℃ ~ 200℃
適用介質： 水
連接方式： 螺紋連接
螺紋過濾器典型應用：
1. 水廠及水源工程
2. 環境保護
3. 市政設施
4. 電力及公用事業
5. 建筑行業
6. 石油、化工
7. 鋼鐵、冶金
8. 造紙行業
螺紋過濾器注意事項：
介質的流向應與閥體所示箭頭方向一致
過濾網要按時清洗，避免長時間使用后雜物將濾網堵塞，影響管道流量
過濾器的進出口端應該安裝關斷閥，以方便過濾器的排污或維修
過濾器的閥蓋端安裝時應當朝下，并預留過濾網拆裝的空間
螺紋過濾器安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保
滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 選用符合標準的法蘭及對應螺栓固定；
(5) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致；
(6) 系統最初工作一段時間后（一般不超過一周），需進行清洗，以
清除系統初始運行時積聚在濾網上的雜質污物。在此后，須定期
清洗，清洗次數依據工況條件而定。
蓋球閥門產品的技術規格書僅供參考，實際產品外觀與宣傳材料畫面可能存在細微差別。蓋球保留更新或修改產品設計以及技術資料的權利，并不會就更新和修改對客戶進行事先通知。產品的詳細規格以及最新參數信息請及時聯系蓋球獲取。
