雙級減壓器|氣鋼瓶|分析儀器|半導體
雙級減壓器采用雙級式膜片減壓結構，不銹鋼膜片保證壓力傳輸，輸出壓力穩定。是將高壓氣體降為低壓氣體、并保持輸出氣體的壓力和流量穩定不變的調節裝置。適用于實驗室、儀表及分析、半導體等行業的氣體管路系統。

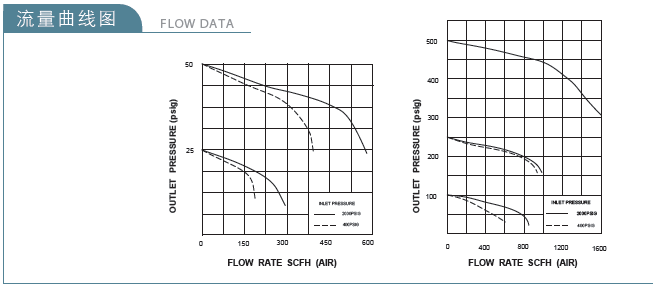

雙級減壓器流量圖：

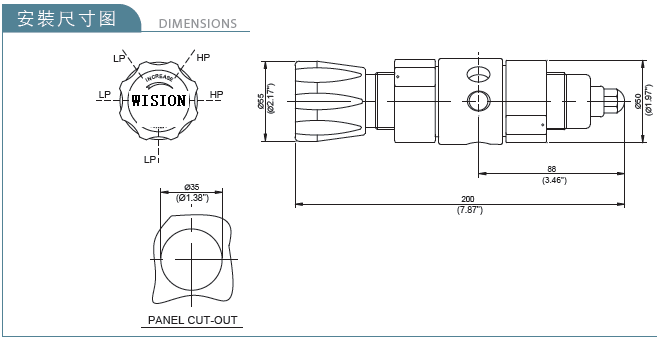

雙級減壓器安裝尺寸：
雙級減壓器結構特點：
雙級式減壓結構
膜片與母體采用硬密封形式
母體進氣：配接GB, CGA, BS 等各國標準鋼瓶接頭
雙級減壓器材質：
母體：316L、Brass
上蓋：316L、、Brass
膜片：316L
過濾網：316L(10 μm)
閥座：PCTFE，PTFE，Vespel
彈簧：316L
閥芯頂桿：316L
雙級減壓器技術參數：
最大輸入壓力:300、500Psig
輸出壓力：0~25/0~50/0~100/0~250Psig
安全測試壓力：1.5倍的最大輸入壓力
適用溫度：-40°F至+446°F（-40℃至+230℃）
泄漏量：2X10-8atm CC/sec He
CV值：0.06
雙級減壓器工作原理：
兩級減壓與單級減壓的構造基本相似，均由活門頂桿、調壓彈簧、彈性薄膜裝置、減壓門等零部件組成。第一級減壓系統主要用于將高壓氣體自動降為中壓氣體，然后送入第二級減壓系統。在二級減壓系統，當旋擰調壓螺釘時，通過調壓彈簧、彈性薄膜裝及活門頂桿，使減壓活門作不同程度的開啟和關閉，以用來調節第一減壓系統送入的氣體的減壓程度或停止供氣。
減壓器本體上還裝有高壓表和低壓表，分別指示高壓氣室（即氧氣瓶內）和低壓氣室內的壓力（即工作壓力）。
減壓器時，當順時針旋擰調節螺釘時，可頂開減壓活門，高壓氧氣便從縫隙中流入低壓室。由于氣體在低壓室內體積發生膨脹而使壓力降低，即減壓作用。
雙級減壓器適用范圍：
實驗室、氣相色譜儀、氣體匯流排、石油化學工業、測試設備、半導體等。
