防爆電動執行器防爆結構設計
防爆電動執行器的防爆結構主要是通過隔爆接合面和隔爆螺紋來實現電器腔與外部易燃易爆氣體的隔離。防爆電動執行機構的隔爆接合面是由以下及部分組成：電氣罩、輸出軸、電機傳動蝸桿及過力矩保護裝置隔爆等，隔爆螺紋是兩個出現套，顯示窗采用隔爆玻璃。隔爆系統的示意圖如圖1所示。

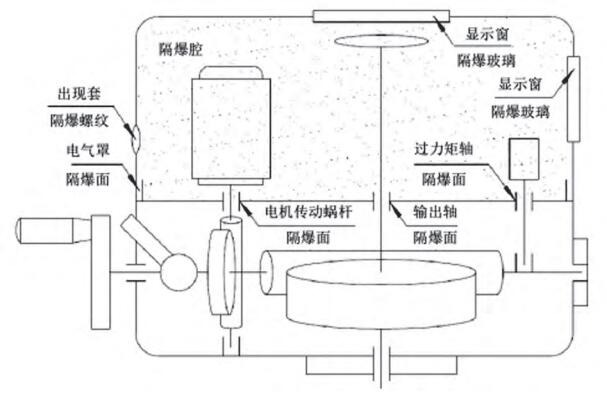

圖1 隔爆系統示意圖
當然，除了防爆結構的設計，防爆電動執行器的整體結構設計也是非常重要的，防爆電動執行器的整體結構設計采用感應式電機，高轉矩，低慣量，電機內置的過熱保護系統可以保護電機。減速器本身具有自鎖功能，不需要采用電機及其他制動方式。輸出中心軸上裝有位置指示器，能直觀地對運動位置進行觀察，也可以同步輸出于執行機構。同時，按鍵的距離、位置，以及防爆警告標志、外接地、主銘牌位置等在設計中都要考慮。
整體結構設計將手動機構離合器系統、過力矩保護系統、手輪系統、位置指示器和電器部件等有機結合起來，選用優質鋁合金做外殼，該材質具有體積輕，強度高的特點。
外表面涂有漆層，提稿了耐腐蝕性。輸出安裝法蘭尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。防爆電動執行器既可以垂直安裝，也可以水平安裝。
