消聲止回閥|無噪音|工作原理|技術參數
消聲止回閥采用符合水力學的輪廓設計取得較佳的流線形水路，內部富有導流體的設計能保證較小的壓力損失，可在水流倒流前先快速關閉避免產生水錘，水擊聲和破壞性沖擊叨叨消除噪音的效果，具有體積小，重量輕，流體阻力小，耐疲勞等優點，主要用于市政建設、水處理、船舶及高等建筑行業給排水管網等領域。
消聲止回閥閥體材質有球墨鑄鐵、鑄鋼、不銹鋼材質可根據現場工況選擇，口徑DN50MM-600MM，更大的口徑需要定做，出廠前均按照國家標準做殼體，密封雙層壓力檢測。

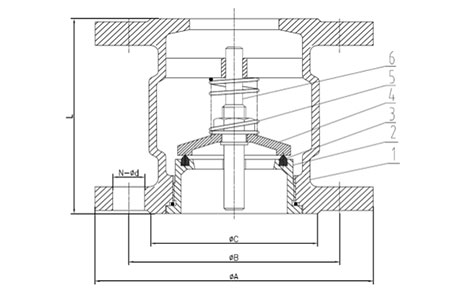

消聲止回閥結構圖：

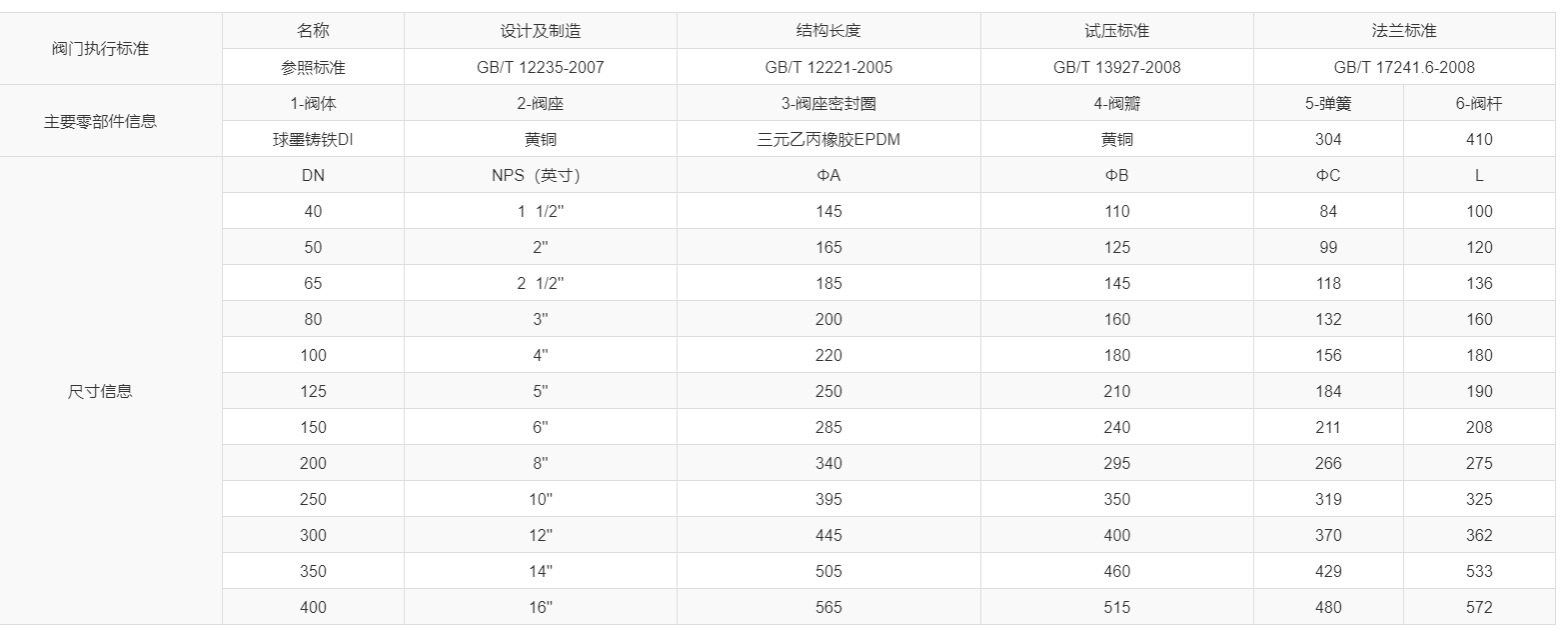

消聲止回閥尺寸表：
消聲止回閥應用及特點：
功能：依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流；
應用區域：建筑行業、水處理等。
消聲止回閥特點：
1. 結構簡單，制造成本低；
2. 依靠介質本身流動實現開、閉閥瓣；
3. 能有效地減小水錘壓力，密封性能好，關閉無噪聲。
4.閥桿采用黃銅材質，避免閥桿彎曲，增加使用壽命。
5.橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷。堅固耐用。
消聲止回閥工作原理：
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力和彈簧力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
消聲止回閥技術參數：
產品名稱：消聲止回閥
公稱通徑：DN50~DN600
公稱壓力：PN16/PN25
適用溫度：0℃ ~80℃
適用介質：水
消聲止回閥主要零部件信息：
閥體：球墨鑄鐵
閥座：黃銅
閥座密封圈：三元乙丙橡膠
閥瓣：黃銅
彈簧：304
閥桿：410
消聲止回閥執行標準：
設計制造：GB/T12235
結構長度：GB/T12221
測試標準：GB/T 13927
法蘭標準：GB/T17246.6
消聲止回閥典型應用：
1. 水廠及水源工程
2. 環境保護
3. 市政設施
4. 電力及公用事業
5. 建筑行業
消聲止回閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、
無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 使用符合標準的法蘭與緊固件來連接；
(7) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致。
(8) 在管道中不要使止回閥承受重量，大口徑止回閥應獨立支撐，使之不受管系產生的壓力的影響。安裝時注意介質流動的方向應與閥體所示箭頭方向一致。
