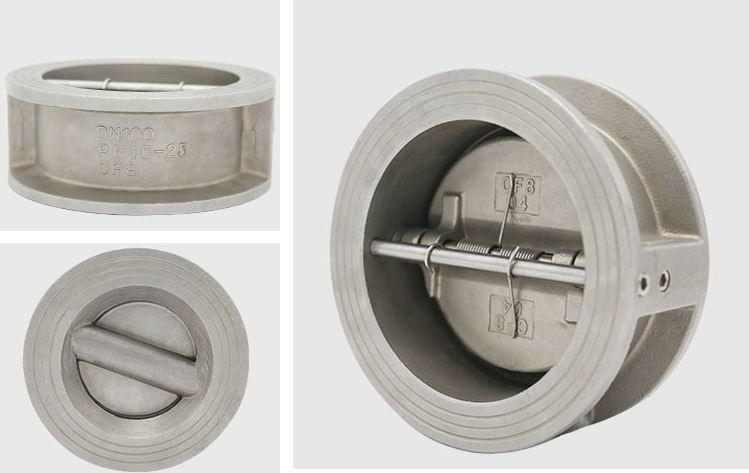

蝶式止回閥采用對夾連接方式，安裝的時候，把蝶式止回閥夾在管道兩片法蘭之間，然后用螺栓把管道左右的法蘭夾緊達到緊固效果。適用于管道空間有限制的場所，相對法蘭止回閥有節省空間、成本比較低等優點。
蝶式止回閥由閥體、閥瓣、閥桿、扭簧和橡膠密封圈組成。閥瓣在流體壓力作用下開啟，介質從進口端流向出口端，當進口端壓力低于出口端時，閥瓣在流體壓差和扭簧的作用下自動關閉，起到了防止介質倒流的作用，主要用于市政建設、水處理、船舶、化工等及高等建筑行業給排水官網井，或者水泵出口，是水泵停機時防止管路介質倒流壓差，行程水錘沖擊，水泵倒轉的安全裝置。
蝶式止回閥功能：依靠介質本身流動而自動開啟閥瓣，依靠彈簧扭力與介質流動來關閉閥瓣，用來防止介質倒流。

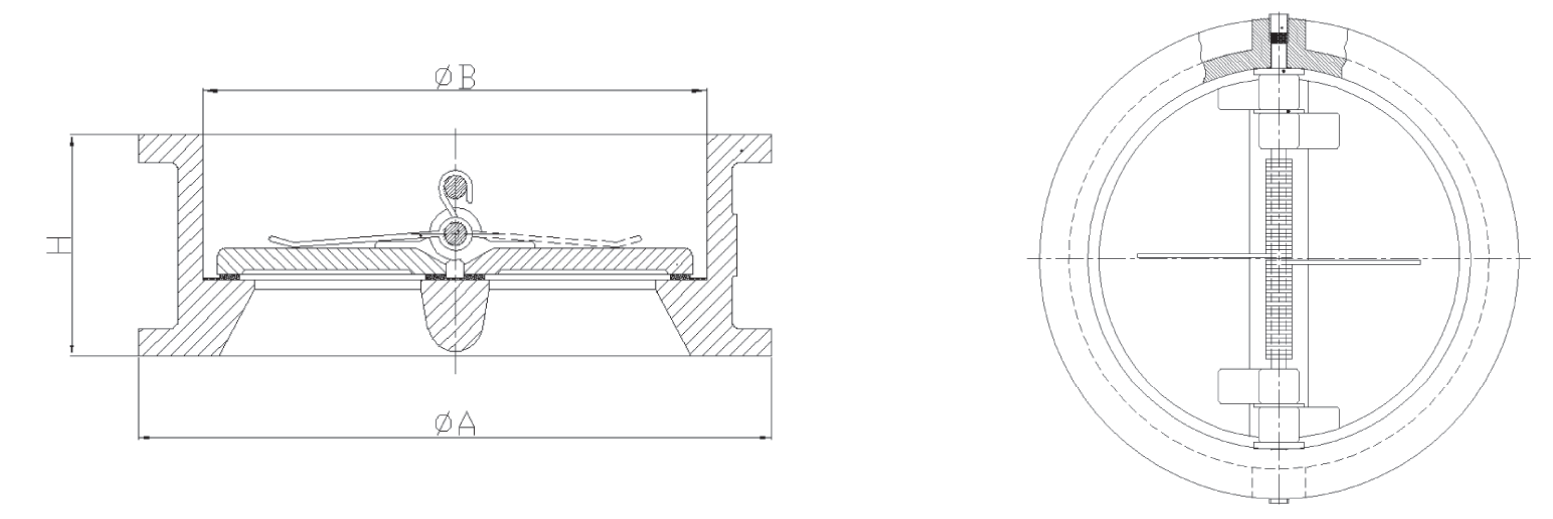

蝶式止回閥結構圖：

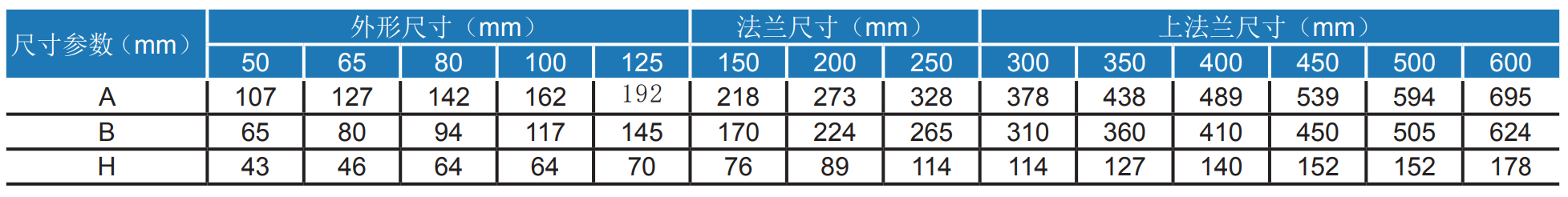

蝶式止回閥尺寸表：
蝶式止回閥產品特點：
1. 體積小，重量輕，結構緊湊；
2. 依靠彈簧扭力自行快速關閉；
3. 可安裝在水平和垂直管道上；
4. 性能安全可靠，抗干擾性好。
5.線密封，密封性能更好，可實現靜壓0泄露。
6.橡膠與閥體粘合強度高，可有效避免閥座在使用過程中脫落。
7.上下法蘭和閥體內壁采用硬膜防銹油處理，避免噴涂后橡膠硫化過程中對漆膜的損傷，和二次高溫對橡膠閥座造成的老化。
8.閥體采用環氧樹脂塑粉，附著力強，沖擊強度高。
9.上下法蘭密文水線，密封性能更好。
蝶式止回閥工作原理：
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟；介質逆流時，依靠彈簧扭力自行快速關閉，達到阻止介質逆流的目的。
蝶式止回閥技術參數：
產品名稱：蝶式止回閥
公稱通徑：DN50~DN600
公稱壓力：PN16
適用溫度：-10℃ ~120℃
適用介質：水、油品。
蝶式止回閥執行標準：
設計標準：JB/T 8937
結構長度：GB/T12221
測試標準：GB/T 13927
蝶式止回閥典型應用：
1. 水廠及水源工程
2. 環境保護
3. 市政設施
4. 電力及公用事業
5. 建筑行業
6. 鋼鐵、冶金
7. 造紙行業
蝶式止回閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、
無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 使用符合標準的法蘭與緊固件來連接；
(7) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致。
