法蘭止回閥|升降式|旋啟式|泵出口
法蘭止回閥也叫法蘭單向閥或者法蘭逆止閥。嚴格按照GB/T12236國標標準設計制造。連接方式采用法蘭連接，法蘭有國標、美標、日標等多種國內外標準可供選擇。閥體進出口法蘭和管道兩端法蘭對齊，通過螺栓鎖緊。達到緊固作用。采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點。 搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。
法蘭止回閥屬于自動閥，依靠介質壓力打開，和關閉阻止介質倒流，不需要人為操作。閥體和內件采用不銹鋼材質，主要適用于對介質潔凈度要求較高，或者有腐蝕性介質中。材質有不銹鋼304、316/304L、316L等可選。閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，具有流動阻力小。閥瓣關閉迅速，動作靈敏等特點。其作用是阻止管道中的介質倒流、防止泵及其驅動電機反轉。廣泛應用于市政設施、樓宇建筑、石油化工、電力能源、冶金等介質為水、氣體、油品管路中。每臺產品出廠前均按照國家標準做殼體，密封壓力檢測。
法蘭止回閥工作原理：
當介質按規定方向流動時，閥瓣受介質力的作用，被頂開，實現介質的流通；當進口端壓力小于出口端壓力時，依靠閥瓣自身的重量和介質反向流動產生的壓力實現閥瓣的關閉，達到阻止介質倒流的作用；

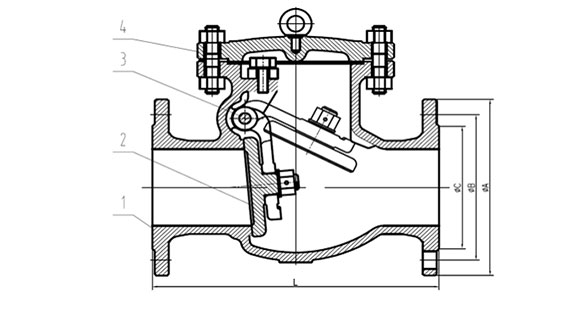

法蘭止回閥結構圖：

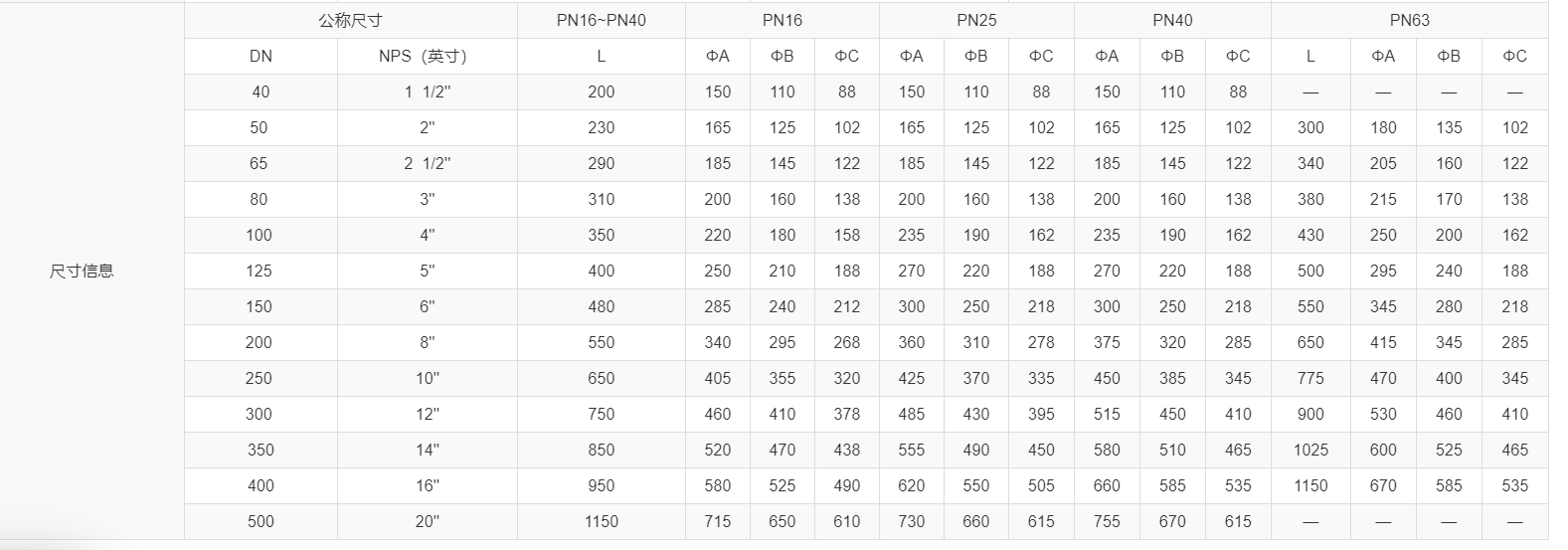

法蘭止回閥尺寸表：
法蘭止回閥產品特點：
流道暢通、流體阻力小
閥瓣關閉迅速
動作靈敏，密封性能好
使用壽命長、可靠性高
精密鑄造閥體，達標WCB鑄鋼材質。
閥座CR系+堆焊507鉬，增加閥座耐磨性。
表面酸洗鈍化處理，保持光澤，提高耐腐蝕性。
法蘭止回閥技術參數：
公稱通徑：DN50 ~ DN800
公稱壓力： PN16/PN25
適用溫度： -29℃ ~ 425℃
適用介質： 水/蒸汽/油品等
連接方式： 法蘭連接
應用領域：水處理、石油化工、食品醫藥、電力能源、冶金等。
法蘭止回閥執行標準：
設計及制造：GB/T12236
結構長度：GB/T12221
試壓標準：GB/T26480
法蘭連接尺寸：JB/T 79
法蘭止回閥主要零部件材質：
閥體：鑄鋼WCB
閥蓋：鑄鋼WCB
閥瓣：不銹鋼 CF8
搖臂：不銹鋼 304
法蘭止回閥可選配置：
閥體：鑄鋼WCB/不銹鋼304/316/304L/316L
閥蓋：鑄鋼WCB/不銹鋼304/316/304L/316L
閥瓣：鑄鋼WCB/不銹鋼304/316/304L/316L
閥座密封：不銹鋼304/銅合金
法蘭止回閥產品說明：
為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；
止回閥在水平管道和垂直管道上都可安裝；
法蘭止回閥選型：
選擇閥體材料。
確定閥件的公稱壓力級別。
選擇密封面材料。使其使用溫度不低于介質工作溫度。
確定閥門公稱直徑。閥件公稱直徑與管道公稱直徑同。
根據管道的連接方法，選擇閥件的連接形式。
根據閥件公稱壓力、公稱直徑、介質特性和工作溫度，選擇閥件類別、結構形式和型號。
法蘭止回閥安裝說明：
準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質
按照閥體上標識的介質流向安裝，只允許介質朝一個方向流動
在管路進口處安裝過濾器，避免雜質卡在閥瓣，導致不止回
該閥門優先安裝在水平管道上，也可以安裝在管內介質自下而上流動的垂直管道上
水平安裝時，閥蓋只能朝向正上方，不可以將閥蓋朝下安裝，以避免出現不能關閉的現象
