國標球閥設計和制造均采用中國國標GB（GB/T12237）標準。用于同樣采用國標標準的系統管道上，因為不同的國家標準的球閥尺寸不一樣，所以如果現場管路中和閥門配對的法蘭是采用國標，也需要選用同樣采用國標標準的球閥。啟閉件是球體，由閥桿帶動，并繞球閥軸線作旋轉90°（通過閥桿向左傳動球體，旋轉90度，全部打開。通過閥桿向右傳動球體，旋轉90度，全部關閉。）起到截斷或接通管路中的介質，也可用于流體的調節與控制。切斷作用。廣泛用于化工、電廠、船舶、給排水、水處理等行業。從毛坯到成品包裝出廠每個環節都經過產品質檢，出廠前均按照國家標準，做殼體、密封雙層檢測。
國標球閥閥體分為浮球式、和固定式兩種設計。浮動球設計，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封圈上，保證出口端密封，屬單面強制密封。一般用于300以下的口徑，常溫常壓介質中。大口徑采用固定球體式設計，受壓后不產生移動，在設計時兩密封圈有足夠的預緊力保證密封，屬雙面強制密封。通常在與球連在一體的上、下閥桿上裝有推力或滑動軸承。適用于高中壓管路上。
國標球閥通用性很廣，口徑范圍15MM-800MM，壓力50LB/300LB/600LB，溫度-20℃-425℃。材質鑄鋼、不銹鋼、鍛鋼、鍛不銹鋼等材質?？刂品绞接惺謩樱ìF(xiàn)場操作）、也有氣動、電動遠程控制可選。連接方式采用法蘭連接，法蘭標準有國標、美標、日標、英標、俄標等多種國內外標準可選。適用于各種壓力、溫度及介質工況。滿足不同工況的需求。廣泛應用于水處理、石油化工、電力能源、冶金、船舶、水電廠、火電廠等介質為水、氣體、油品等系統中。由于該閥門啟閉迅速、流阻小，也應用于對閥門啟閉速度、流阻有較高要求的場合。

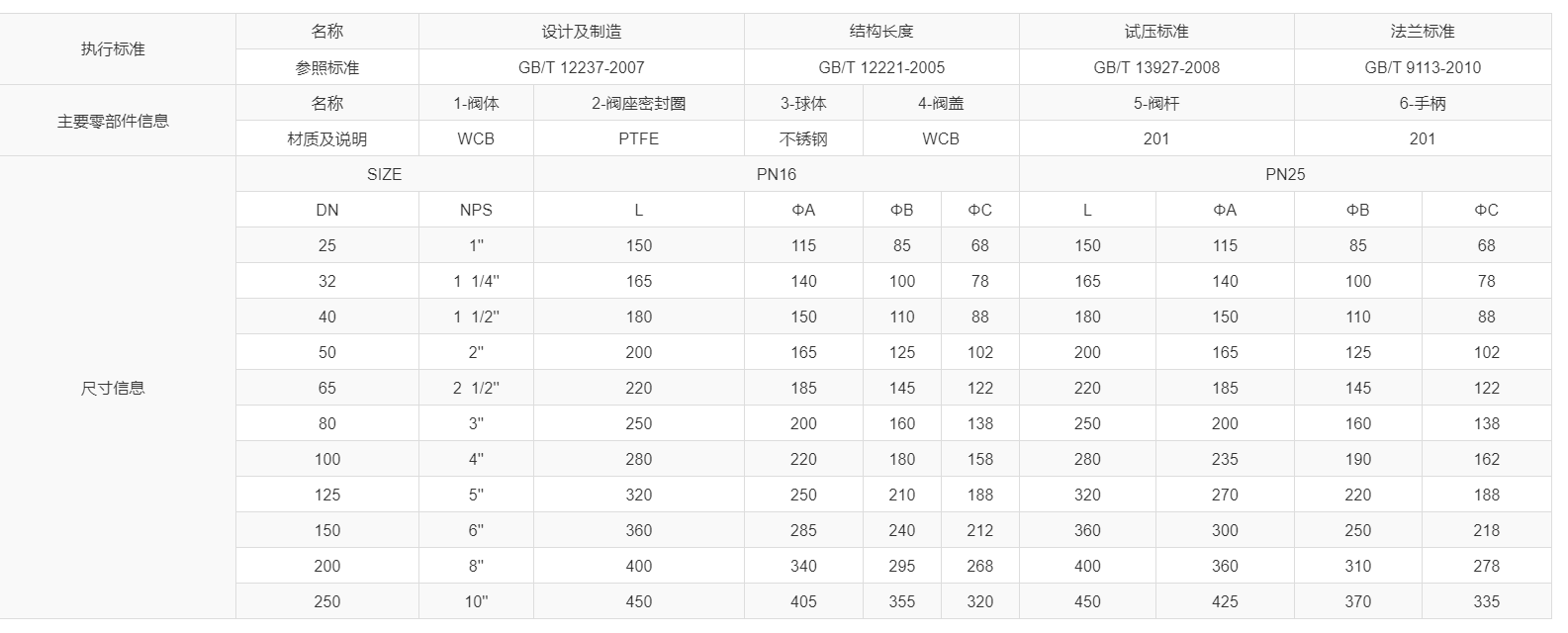

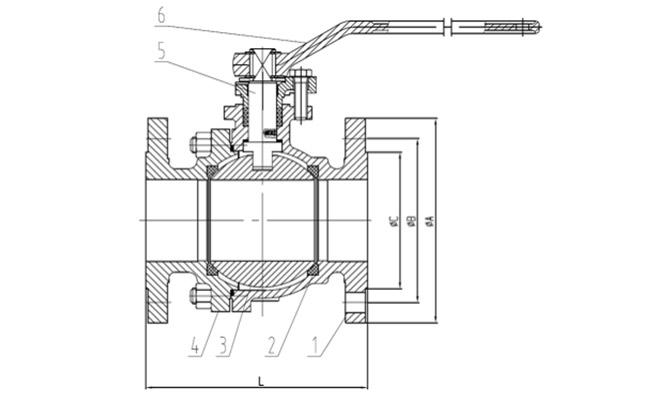

國標球閥安裝尺寸：

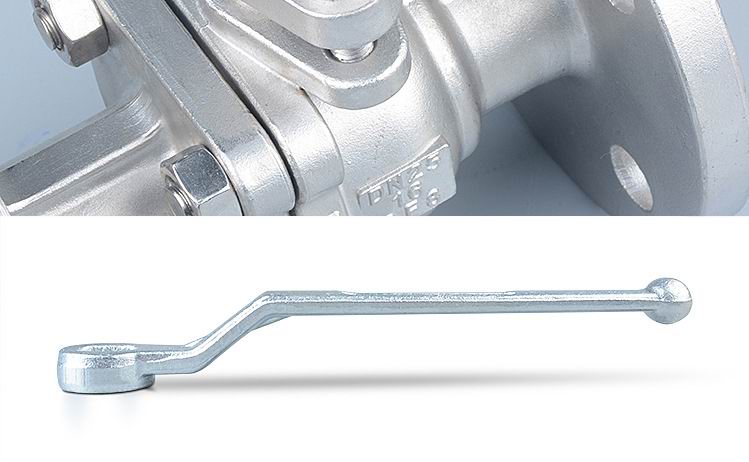

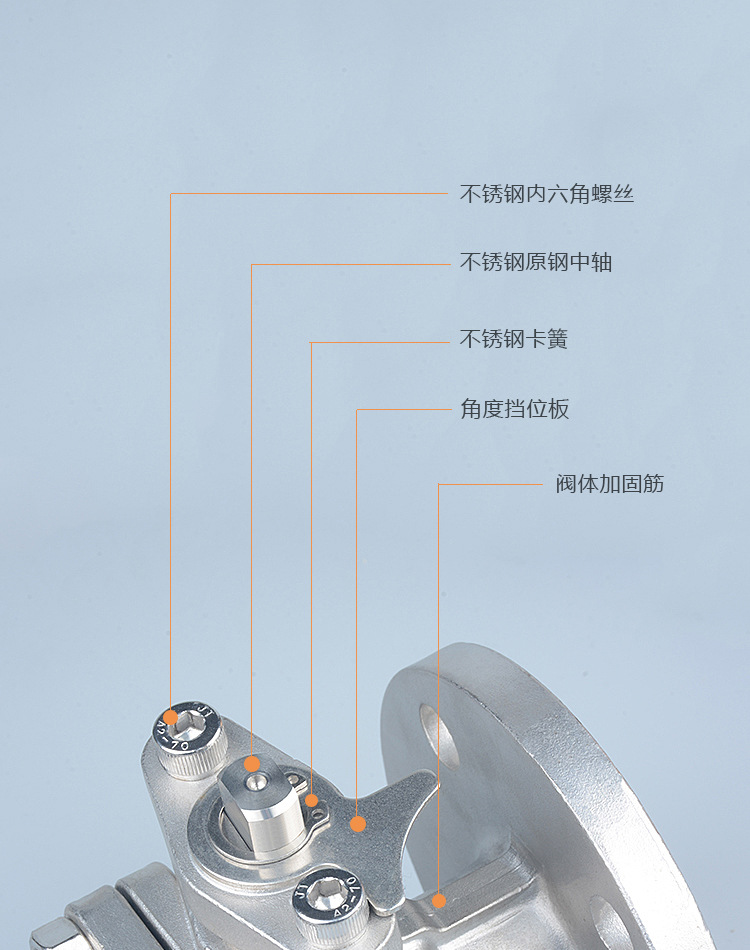

國標球閥細節展示：
國標球閥安裝說明：
該閥門沒有介質流向的要求，兩端都可以作為進出口端
該閥門可以水平安裝，也可以垂直安裝，但是不可以手輪朝下安裝
國標球閥工作原理：
手動球閥：依靠手柄帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內旋轉。
驅動球閥：依靠氣動執行器帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內旋轉。
電動球閥：依靠電動執行器帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內旋轉。
國標球閥技術參數：
產品型號：Q41F-16C/P
閥體材質: 不銹鋼304/鑄鋼WCB
公稱通徑：DN15~DN800MM
公稱壓力：PN16/PN25/PN40
適用溫度：-20℃ ~250℃
適用介質：水、油、氣等
國標球閥執行標準：
設計制造：GB/T12237
結構長度：GB/T12221
試壓標準：GB/T13927
法蘭連接：GB/T19113
國標球閥型號說明：
Q41 F-16C/P
Q代表閥門類型： 球閥
4代表連接方式： 法蘭連接
1代表結構形式： 浮動球直通流道
F代表密封面材料： 氟塑料
1.6代表公稱壓力： 1.6MPa
C代表閥體材質：鑄鋼WCB
P代表閥體材料： 鉻鎳系列不銹鋼
國標球閥可選配置：
閥體：WCB/CF3/CF3M/CF8/CF8M
閥座：PTFE/不銹鋼/合金鋼
球體：304/201/316/304L/316L
閥桿：2CR13/304/316
手輪：鑄鐵CI/201/304/316
驅動：手柄、電動、氣動、傘齒輪
國標球閥特點：
全通徑設計/防脫閥桿/防火設計/靜電裝置/切斷裝置。
不受安裝方向的限制，介質的流向可任意。
閥體為精密鑄造閥體，達標材質，外觀精細、無沙眼。
內件采用精密數控機床加工，保證產品零部件的精度。
球體為實心球不銹鋼材質、增強耐磨性；
密封面與球面在閉合狀態，不易被介質沖蝕；
介質流動方向不受限制；流體阻力??；
出廠前均按照國家標準，做殼體、密封雙層檢測。
球閥的球芯是圓形的，可通過模擬信號調節球體開量，從而達到精準調節。
密封可靠，采用四氟密封可達到0泄露，可用于氣體、真空系統中。
耐高溫，采用PPL密封或金屬硬密封，在一些高溫氣體或液體中正常使用。
結構簡單，可自由拆卸密封，更換密封材料，使用方便。
由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
全通徑結構，流體阻力小，流量大，流量不受損失。
國標球閥使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、
無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
(7) 使用符合標準的螺紋接頭來連接。
國標球閥安裝：
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗、清潔。
2、與管道連接前，沖洗和清楚干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。
3、在安裝期間，請不要用執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
4、安裝在管道的水平方向或垂直方向。
5、安裝點附件的管道不可有低垂或者承受外力的現象，可用管道支架或者支撐物來消除管道的偏離。
6、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
國標球閥維修：
1、必須先查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作。
2、分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出 O 型圈時宜使用專用工具。
3、裝配時法蘭上的螺栓必須對稱、逐步、均勻地擰緊。
4、清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質（例如燃?xì)猓┑染嗳?。工作介質為燃?xì)鈺r，可用汽油（GB484-89）清洗金屬零件。非金屬零件用純凈水或酒精清洗。
5、分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零件上）擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。
6、非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。
7、清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。
8、新零件在裝配前也需清洗干凈。
9、使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r，可用例如特 221 潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。
10、裝配時應不允許有金屬碎屑、纖維、油脂（規定使用的除外）灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔。
