不銹鋼球閥|達標304材質|化工|水處理
不銹鋼球閥閥體和內件采用不銹鋼材質、有不銹鋼304/316/304L/316L等多種可供客戶現場工況選擇。不銹鋼材質主要用于對介質潔凈度有要求，或者介質有腐蝕性的管道中。由于該閥門啟閉迅速、流阻小，也應用于對閥門啟閉速度、流阻有較高要求的場合。密封根據介質溫度有四氟軟密封：PTFE（85℃）、PPL(250℃)、硬密封：合金鋼、不銹鋼（425℃）可選。不銹鋼球閥從毛坯到成品包裝出廠每個環節都經過產品質檢，每臺球閥出廠前均按照國家標準，做殼體、密封雙層檢測。
不銹鋼球閥分為兩通、三通、四通三種結構，都是通過閥桿帶動內部啟閉件球芯轉動來工作的，兩通結構主要用于截斷或接通管路中的介質，作切斷作用。也可用于流體的調節與控制。三通和四通結構是實現介質分流、合流、分配作用。不銹鋼球閥開關輕便、密封可靠，密封面與球面在閉合狀態下，不易被介質沖蝕，在各行業得到廣泛的應用。
不銹鋼球閥的通用性很廣，口徑范圍15MM-800MM，壓力1.6MPa-10MPa，溫度-20℃-425℃。材質鑄鋼、不銹鋼、鍛鋼、鍛不銹鋼等材質?？刂品绞接惺謩樱ìF(xiàn)場操作）、也有氣動、電動遠程控制可選。連接方式采用法蘭連接，法蘭標準有國標、美標、日標、英標、俄標等多種國內外標準可選。適用于各種壓力、溫度及介質工況。滿足不同工況的需求。廣泛應用于水處理、石油化工、電力能源、冶金、船舶、水電廠、火電廠等介質為水、氣體、油品等系統中。由于該閥門啟閉迅速、流阻小，也應用于對閥門啟閉速度、流阻有較高要求的場合.

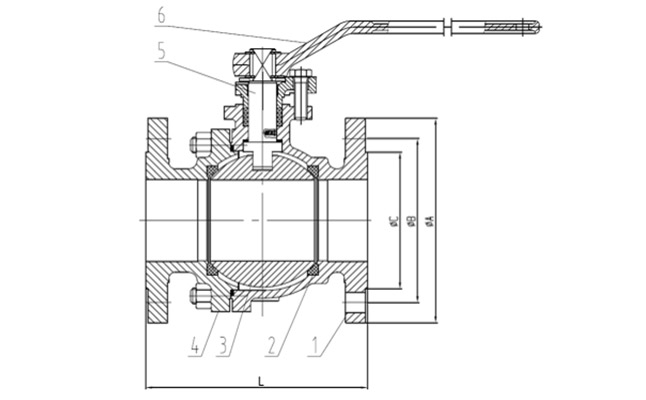

不銹鋼球閥結構圖：

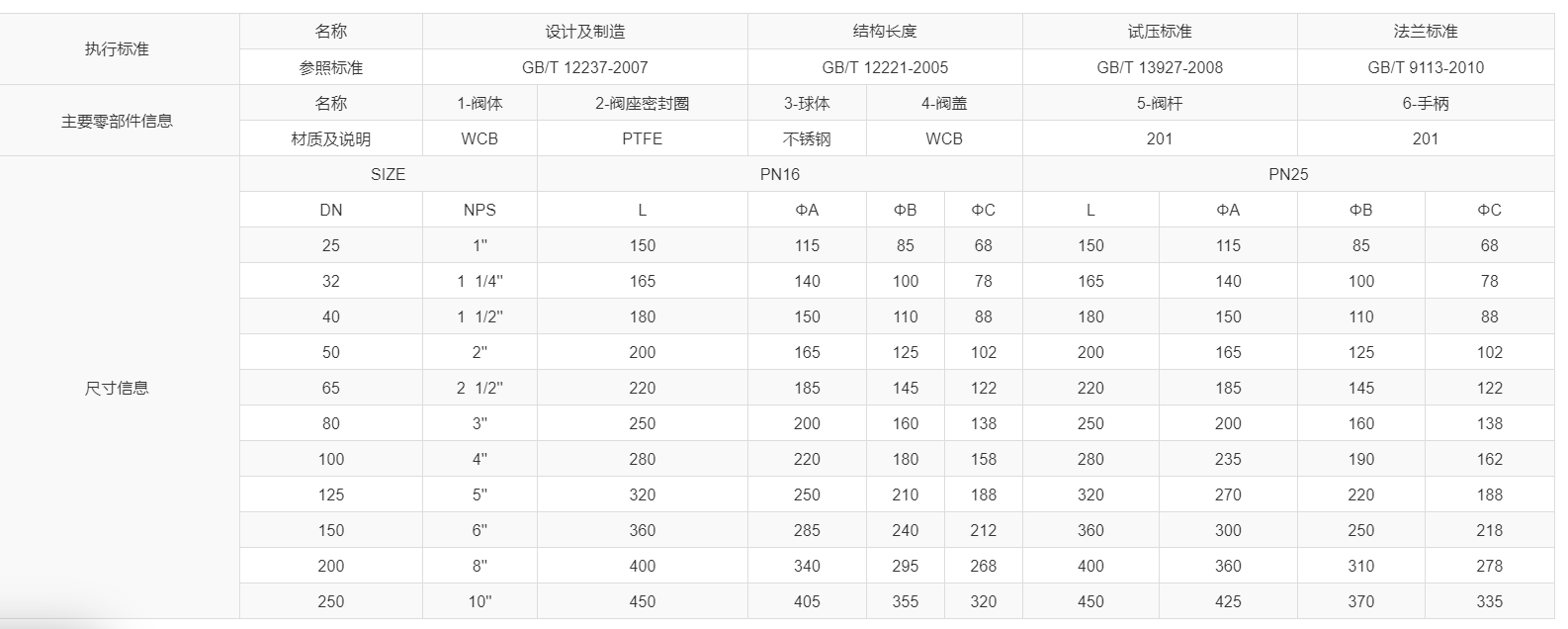

不銹鋼球閥安裝尺寸：

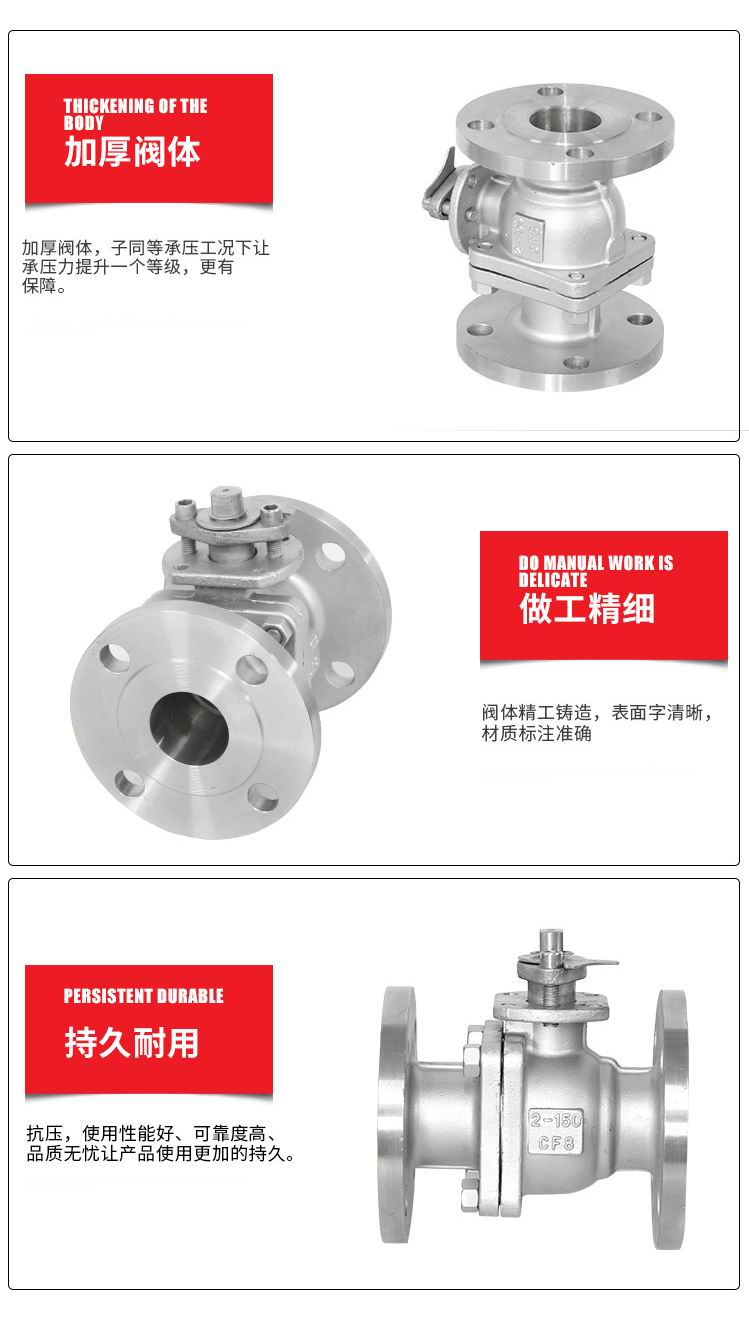

不銹鋼球閥特點：
閥體為精密鑄造閥體，達標材質，外觀精細、無沙眼。
內件采用精密數控機床加工，保證產品零部件的精度。
球體為實心球不銹鋼材質、增強耐磨性；
密封面與球面在閉合狀態，不易被介質沖蝕；
介質流動方向不受限制；流體阻力??；
出廠前均按照國家標準，做殼體、密封雙層檢測。
不銹鋼球閥應用領域：

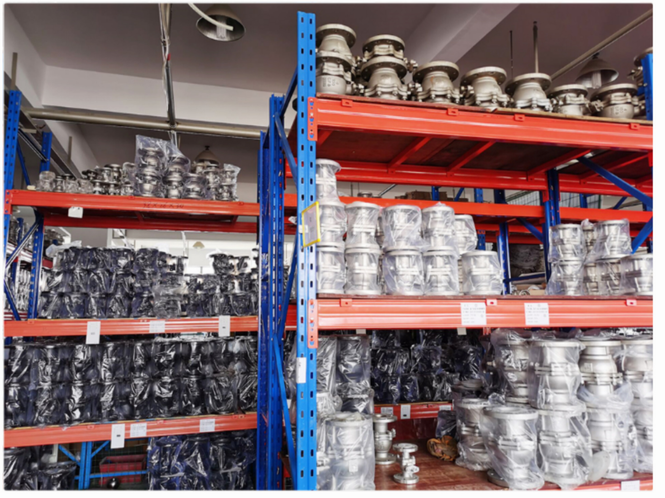

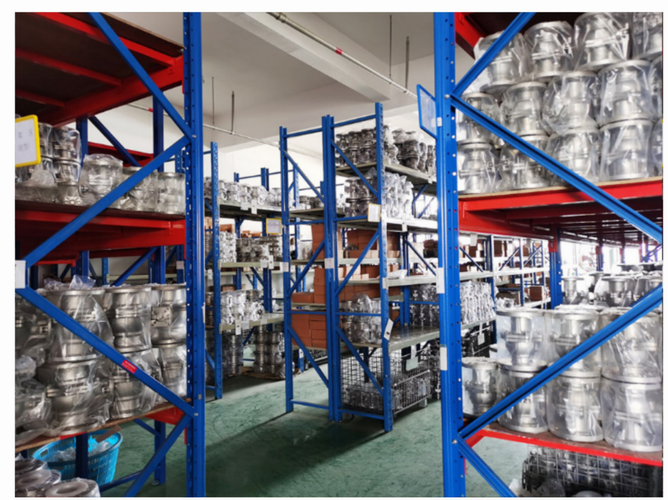

不銹鋼球閥倉庫一角：
不銹鋼球閥安裝說明：
該閥門沒有介質流向的要求，兩端都可以作為進出口端
該閥門可以水平安裝，也可以垂直安裝，但是不可以手輪朝下安裝
不銹鋼球閥工作原理：
手動球閥：依靠手柄帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內旋轉。
氣動球閥：依靠氣動執行器帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內旋轉。
電動球閥：依靠電動執行器帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內旋轉。
不銹鋼球閥技術參數：
產品型號：Q41F-16P
閥體材質: 不銹鋼304
公稱通徑：DN15~DN800MM
公稱壓力：PN16/PN25/PN40
適用溫度：-20℃ ~250℃
適用介質：水、油、氣等
不銹鋼球閥主要零件材質：
閥體：不銹鋼304
閥蓋：不銹鋼304
閥桿：不銹鋼304
球體：不銹鋼304
手柄：碳鋼
閥座：PTFE
不銹鋼球閥可選配置：
閥體：304/201/316/304L/316L
閥座：PTFE/不銹鋼/合金鋼
球體：304/201/316/304L/316L
閥桿：2CR13/304/316
手輪：鑄鐵CI/201/304/316
驅動：手柄、電動、氣動、傘齒輪
不銹鋼球閥執行標準：
設計制造：GB/T12237
結構長度：GB/T12221
試壓標準：GB/T13927
測試標準：GB/T 13927-2008
不銹鋼球閥型號說明：
Q41 F-16P
Q代表閥門類型： 球閥
4代表連接方式： 法蘭連接
1代表結構形式： 浮動球直通流道
F代表密封面材料： 氟塑料
1.6代表公稱壓力： 1.6MPa
P代表閥體材料： 鉻鎳系列不銹鋼
不銹鋼球閥使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、
無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
不銹鋼球閥安裝：
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗、清潔。
2、與管道連接前，沖洗和清楚干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。
3、在安裝期間，請不要用執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
4、安裝在管道的水平方向或垂直方向。
5、安裝點附件的管道不可有低垂或者承受外力的現象，可用管道支架或者支撐物來消除管道的偏離。
6、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
