鑄鋼球閥|法蘭|WBC|燃?xì)庀到y(tǒng)|水系統

鑄鋼球閥的啟閉件是一個帶圓形通孔的球體，通過閥桿帶動球體轉動，兩通口結構主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制。三通結構實現分流、合流、分配作用?？刂品绞娇蛇x用手動操作（只能現場控制），也可選用電動（可遠程也可現場控制）、氣動（可遠程控制，如也需現場控制需要說明）。主要用于水廠及水源工程、船舶基地、市政設施、電力及公用事業、建筑行業、石油、化工、鋼鐵、冶金、造紙行業等介質為水、油品、氣體介質的領域中。產品從毛坯到成品包裝出廠每個環節都經過質檢，每臺球閥出廠前均按照國家標準，做殼體、密封雙層檢測。

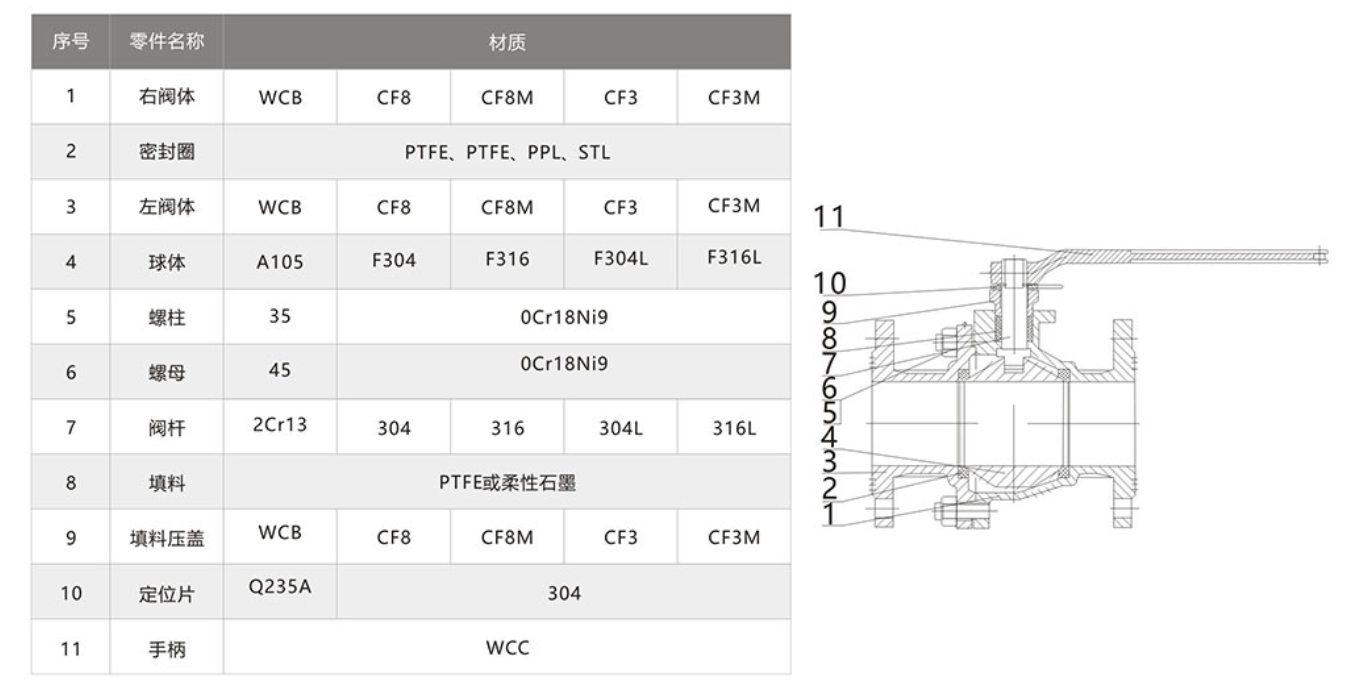

鑄鋼球閥材料表：

鑄鋼球閥結構圖：

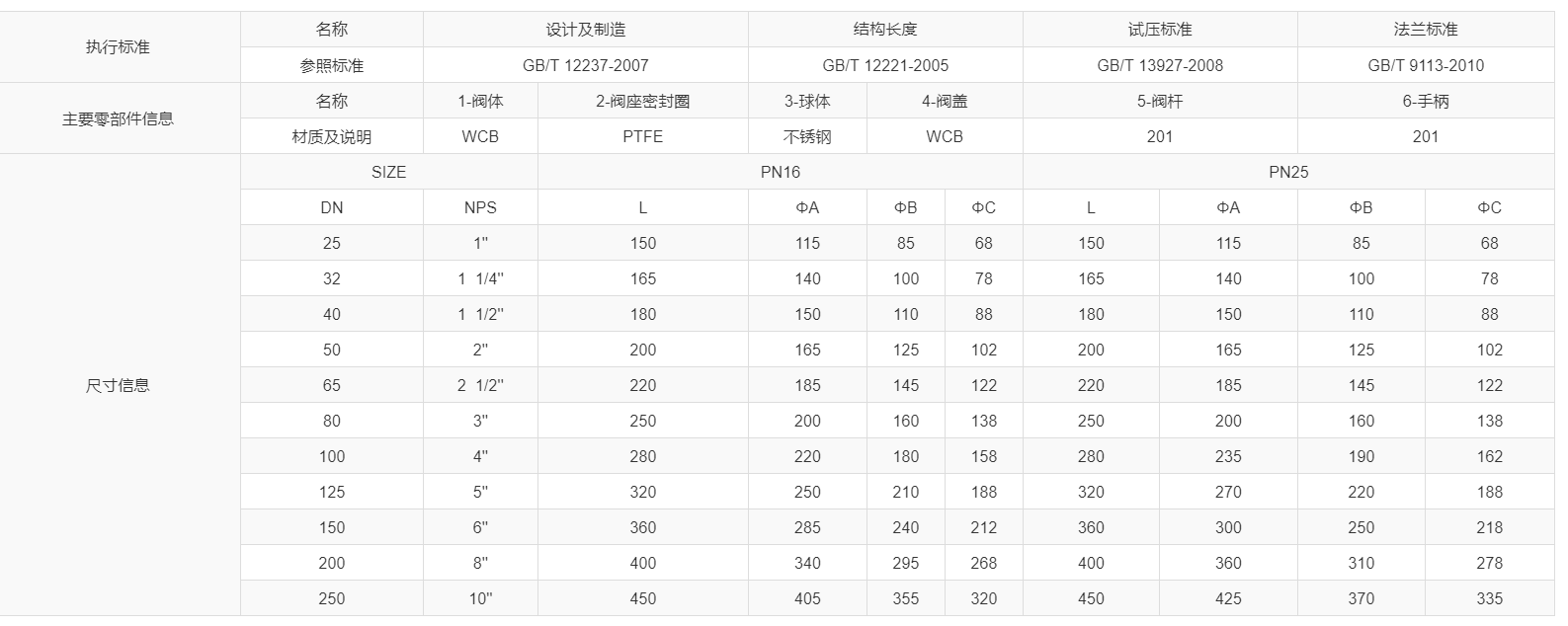

鑄鋼球閥尺寸表：

鑄鋼球閥工作原理：

手動：依靠手柄帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內開、關。

氣動：依靠氣動執行器帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內開、關。

電動：依靠電動執行器帶動閥桿轉動，閥桿帶動球體在 0°~90° 范圍內開、關。

鑄鋼球閥技術參數：

產品型號：Q41F-16C

公稱通徑：DN15~DN800MM

公稱壓力：PN16/PN25/PN40

適用溫度：-20℃ ~250℃

適用介質：水、油、氣等

鑄鋼球閥可選配置：

閥體：WCB/CF3/CF3M/CF8/CF8M

閥座：PTFE/不銹鋼/合金鋼

球體：304/201/316/304L/316L

閥桿：2CR13/304/316

手輪：鑄鐵CI/201/304/316

驅動：手柄、電動、氣動、傘齒輪

鑄鋼球閥執行標準：

設計制造：GB/T12237

結構長度：GB/T12221

試壓標準：GB/T13927

法蘭連接：GB/T19113

鑄鋼球閥主要零件材質：

閥體：碳鋼表面噴漆

閥蓋：碳鋼表面噴漆

閥桿：不銹鋼

球體：不銹鋼

手柄：碳鋼

閥座：PTFE

鑄鋼球閥特點：

閥體為精密鑄造閥體，達標材質，外觀精細、無沙眼。

球體為實心球不銹鋼材質、增強耐磨性；

密封面與球面在閉合狀態，不易被介質沖蝕；

介質流動方向不受限制；流體阻力??；

鑄鋼球閥安裝使用說明：

(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；

(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；

(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；

(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、

無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；

(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；

(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；

(7) 使用符合標準的螺紋接頭來連接。

鑄鋼球閥的安裝：

1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗、清潔。

2、與管道連接前，沖洗和清楚干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。

3、在安裝期間，請不要用執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

4、安裝在管道的水平方向或垂直方向。

5、安裝點附件的管道不可有低垂或者承受外力的現象，可用管道支架或者支撐物來消除管道的偏離。

6、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
