波紋管截止閥內部采用雙層波紋管結構，雙重密封設計，所有波紋管都通過氦氣測試，波紋管截止閥出廠前均按照國家標準做殼體、密封檢測。確保零泄漏。是針對蒸汽管道、和導熱油管道專門設計的截止閥。
波紋管截止閥內部波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。

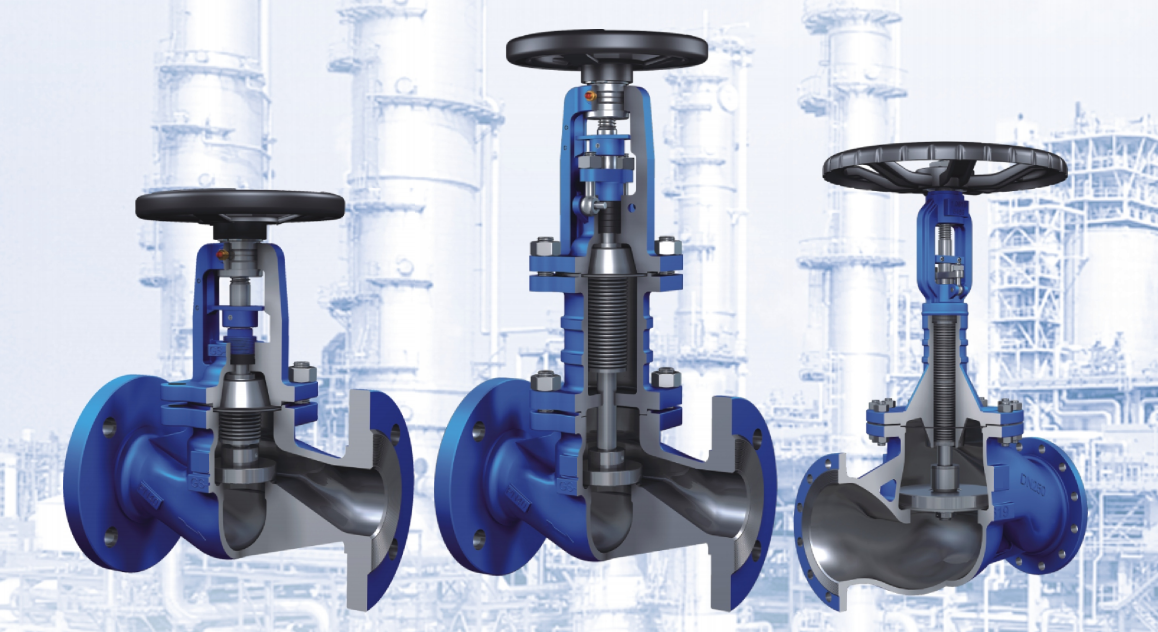

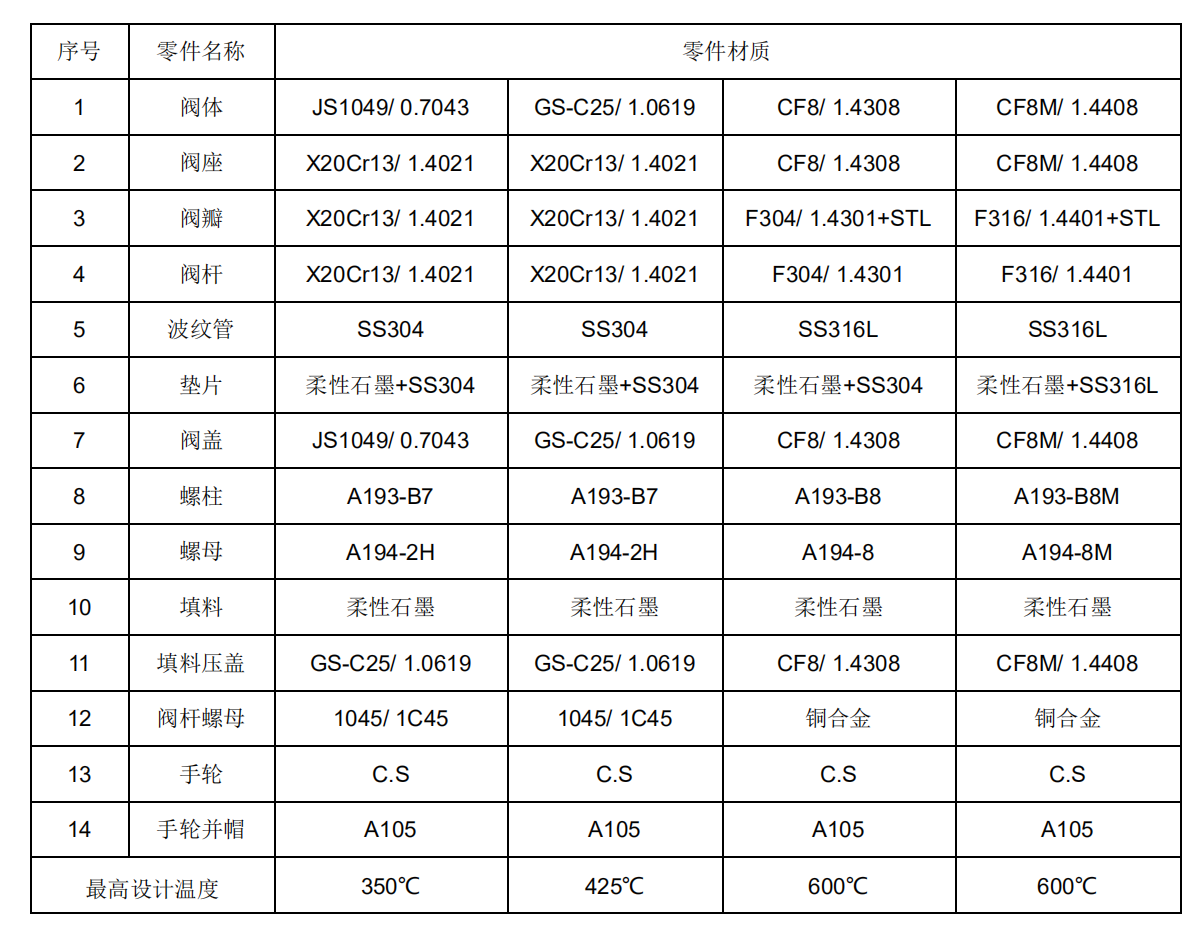

波紋管截止閥材質表∶?

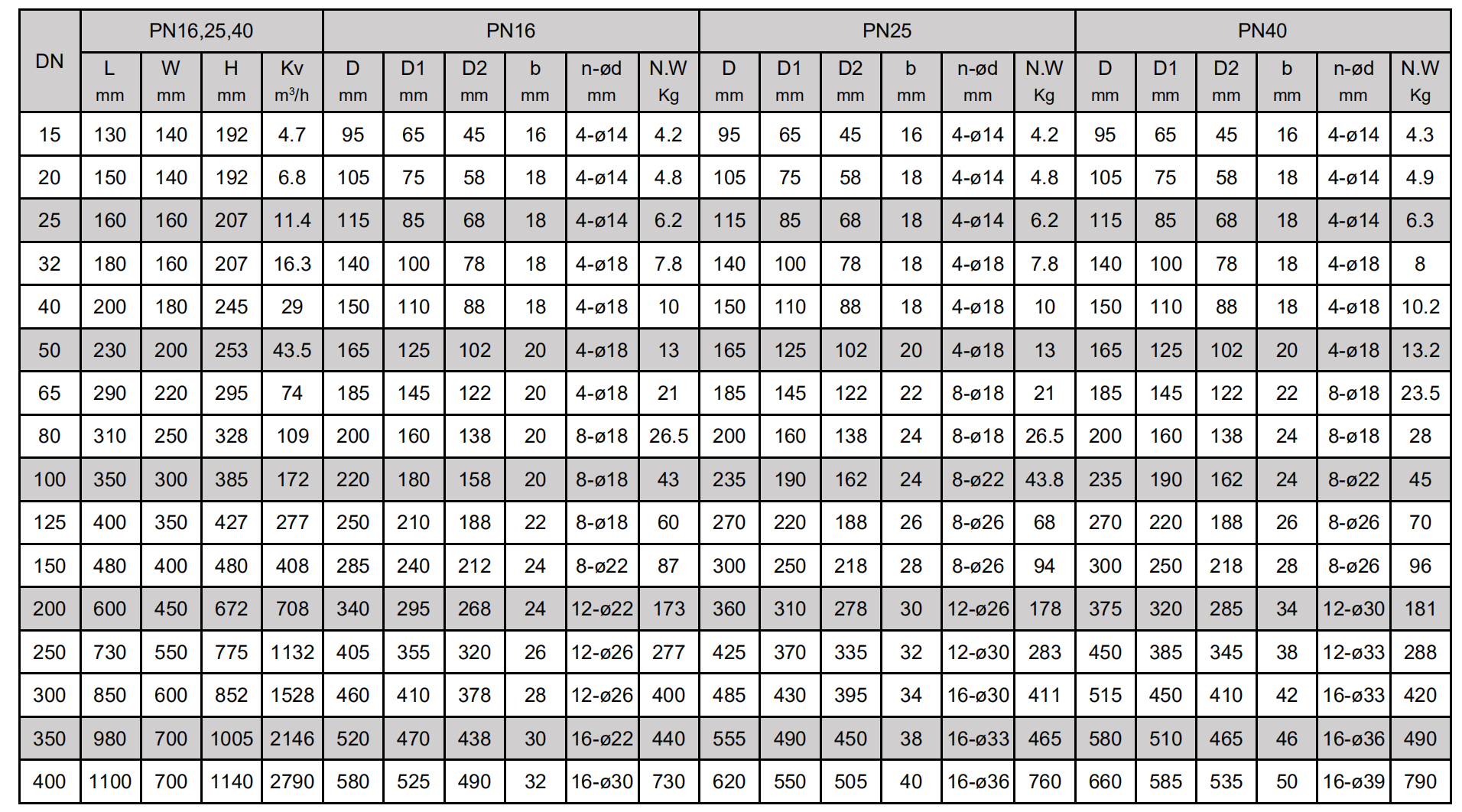

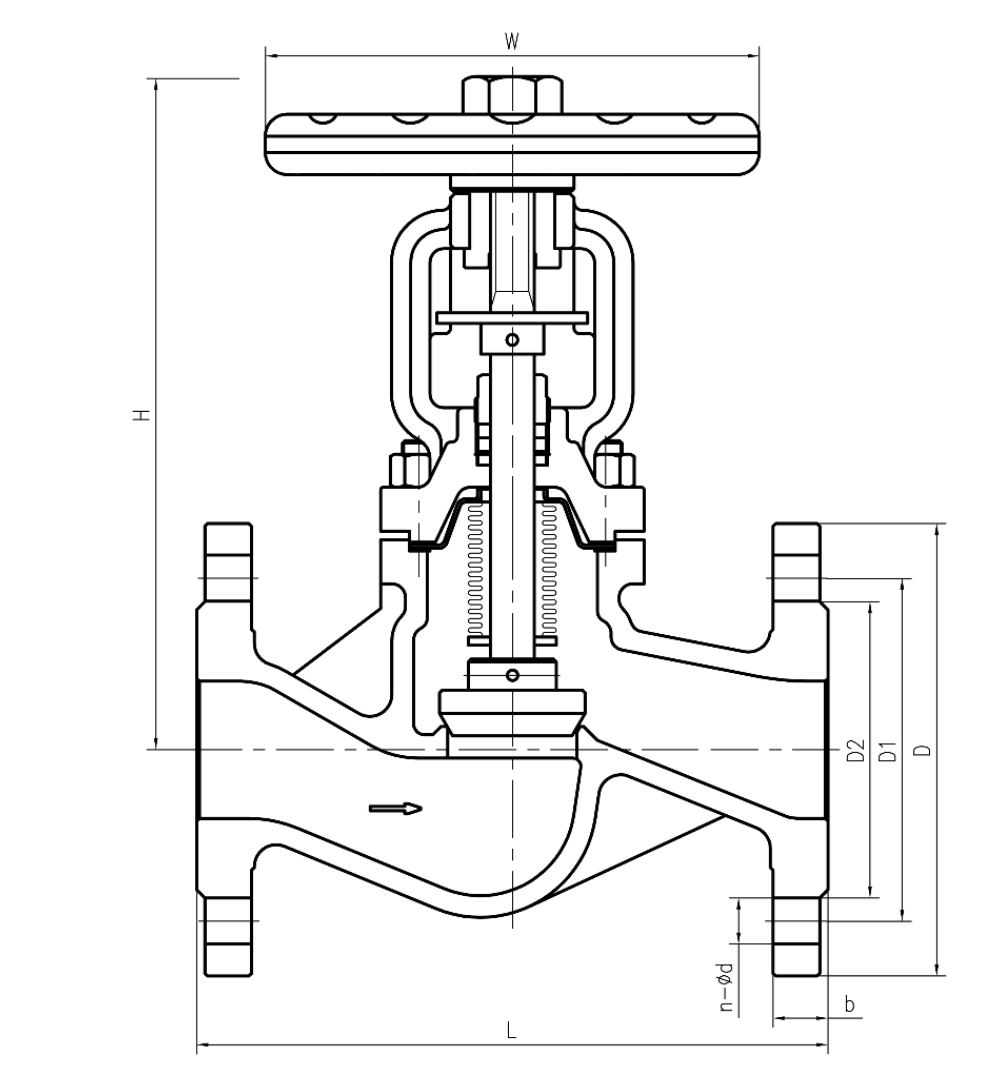

波紋管截止閥連接尺寸：
波紋管截止閥壓力、溫度額定值：
波紋管截止閥推薦應用場合：
波紋管截止閥非常適用于蒸汽系統，原因如下：
1、由于截止閥的閥芯和閥座處于管道中央，在蒸汽系統中可以避免冷凝水的浸泡和腐蝕。
2、截止閥有調節性，流量特性為線性，可避免蒸汽閥開啟時，因蒸汽流量過大造成水錘產生。閘閥和蝶閥是不適應蒸汽系統。
3、波紋管密封達到了零泄露的要求，確保蒸汽運行安全和可靠。
波紋管截止閥產品安裝∶?
產品適合安裝在垂直或水平管道操作、具體根據閥體箭頭流向標識。
波紋管截止閥產品連接∶?
BW對焊端按照DIN BS/EN 12627.法蘭端按照 DINEN 1092-1、或根據客戶指定結構長度按照DIN BS/EN558-1 1系列 （DIN3202 F1系列）
波紋管截止閥結構特點：
1、雙層波紋管軸密封，實現閥門零泄露。同時，保留了石墨軸密封，提供雙重密封。
2、散熱型閥蓋設計；閥桿通過波紋管密封·填料密封確保雙重安全性 ；
3、儲存潤滑油裝置設計；
4、卡簧固定閥桿螺母設計；
5、產品結構合理、密封性能可靠、造型美觀；
6、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
7、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
8、閥桿升降位置指示，更直觀；
9、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要；
10、波紋管防扭曲裝置 ·閥桿螺紋位于閥體以外 ·閥桿螺紋經硬化處理 ；
11、波紋管不直接與介質接觸 ·具有更良好的流通性 ·填料壓蓋由螺栓固定；
12、閥桿設計倒密封抗震，防止過度開關功能。
13、如果選用超級型波紋管可達到閥門 10000 次開啟，可以確保長壽命運行。

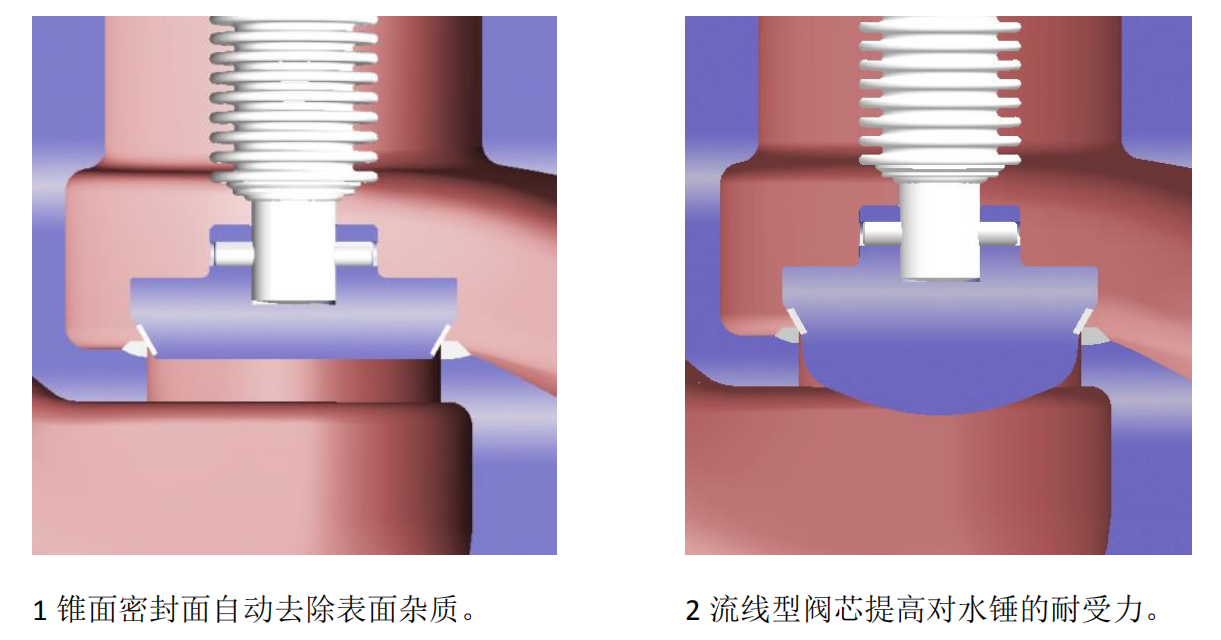

14、錐形密封設計：可靠的密封性源自于，“刮除效應”。（閥門關閉時錐形密封面自動刮除表面雜質，解決了蒸汽管道渣質對金屬密封面的損害問題）。
15、大口徑大于 DN150 截止閥具有獨特的平衡閥塞設計，確保閥門的密封性和閥門的啟閉力。
16、閥門閥桿采用高強度的材料，升降式閥桿結構，便于閥門操用，減小了閥門在開啟時的開度，防止蒸汽管道水錘的產生，
有效地保護了閥門。
17、獨立的閥桿螺紋加油孔設置保證閥門在室外或是高溫條件下的有效潤滑，確保閥門在任何時間可以手動啟閉閥門。
18、位置指示裝置設置可以直觀了解閥門的開度，同時，起到手輪旋轉限位作用，保護波紋管。
19、為不同的用途提供不同閥芯的設計。
波紋管截止閥設計規范：
設計標準：EN13709
結構長度：EN558-1、ASME B16.10、GB/T 12221
連接標準：EN1092-B1、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092
波紋管截止閥性能測試∶?
測試按照DIN BS/EN12266-1
殼體測試∶公稱壓力（PN）X1.5
密封測試∶公稱壓力（PN）X1.1
材料證書按照PN-BS/EN10204
閥門設計按照PN-BS/EN12516-2?
產品符合歐盟CE PED97/23/EC壓力設備指令

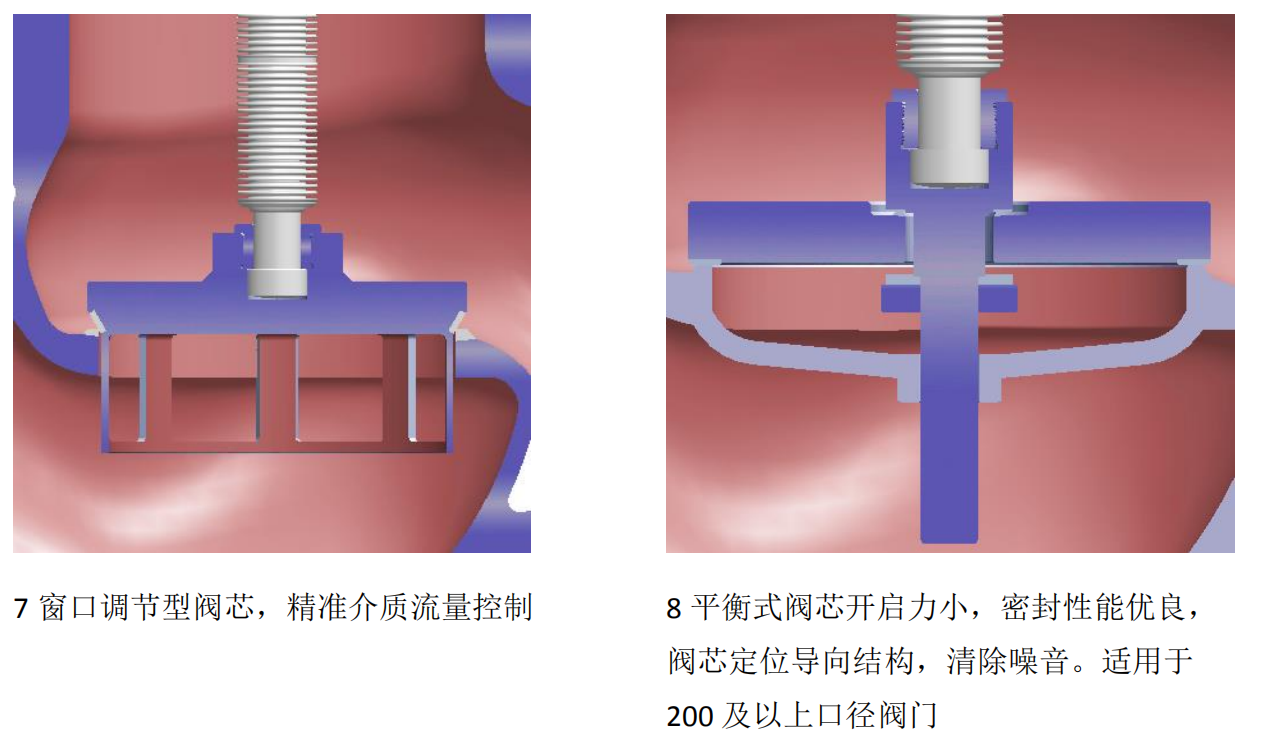

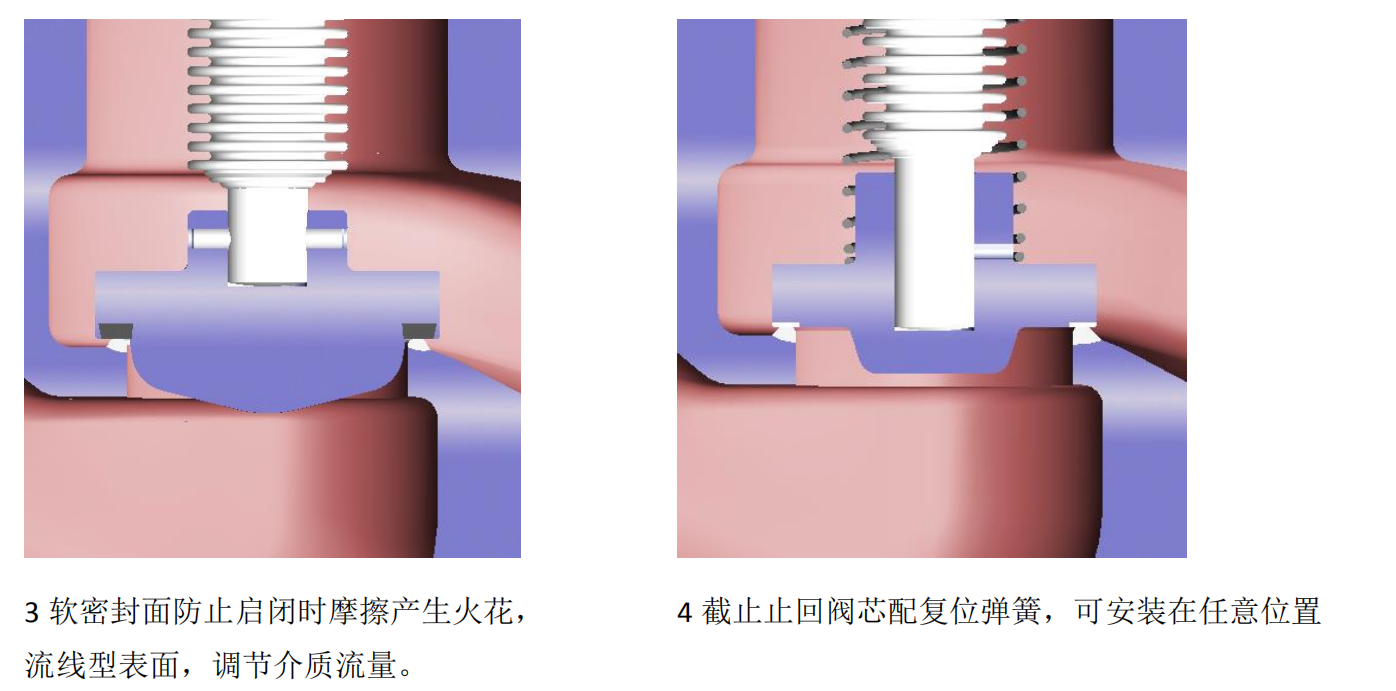

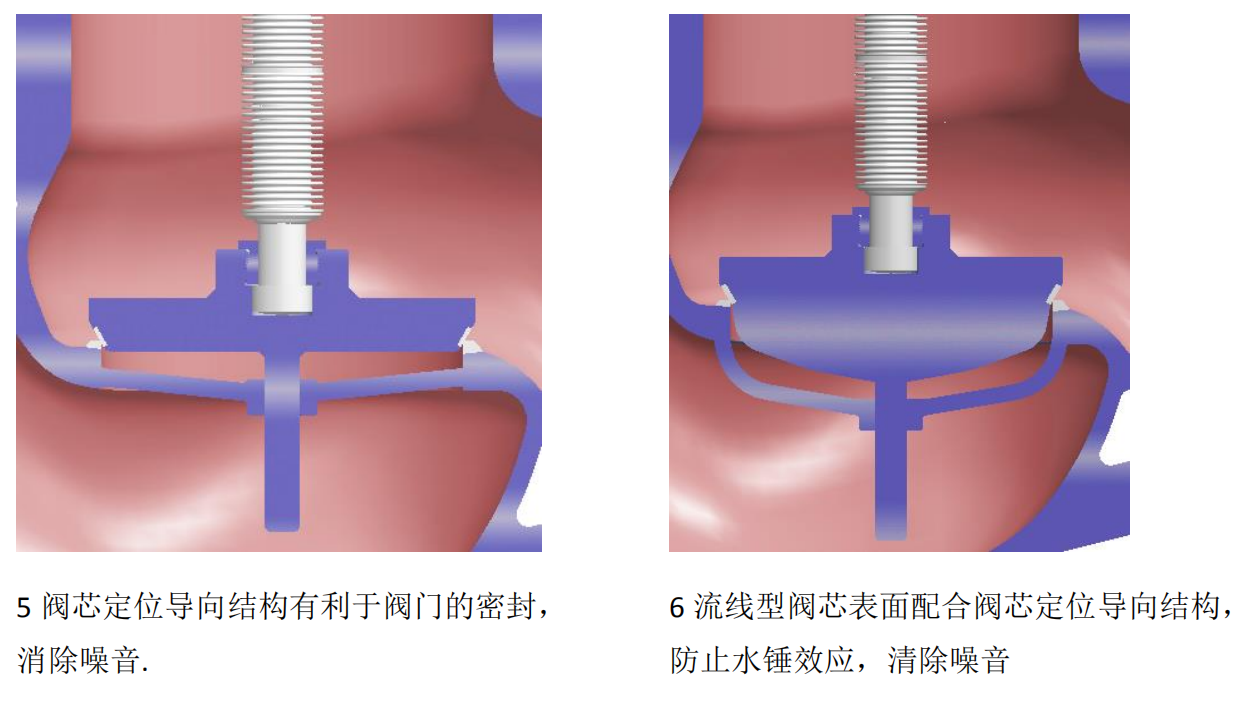

波紋管截止閥可選功能:
節流型閥瓣 | 平面型閥瓣 | 彈性材質密封面閥瓣 | 截止止回閥瓣 |
平衡型閥瓣 | 多窗口型閥瓣 | 撞擊式手輪 | 齒輪箱驅動 |
氣源驅動啟閉 | 電力驅動啟閉 | 程行指位器 | 程行限位器 |
德標法蘭 | 國標法蘭 | 日標法蘭 | 美標法蘭 |
波紋管截止閥性能參數：
材質：1.0619(GS-C25),A352 LCB (GP240GH),1.7335(WC6),CF8(1.4308),CF8M(1.4408)
波紋管材質：SS304,SS316L, Hastelloy C276
公稱通徑：DN15MM～DN500MM
壓力范圍：PN10～PN100
工作溫度：-40℃～+420℃
應用范圍：化工、治煉、制藥、電力、熱力石油、液化氣、蒸汽、導熱油、高純度等介質的管路上。
波紋管截止閥典型應用：
蒸汽系統、熱油系統、熱水和冷水系統、通用制造。
波紋管截止閥安裝注意要求：

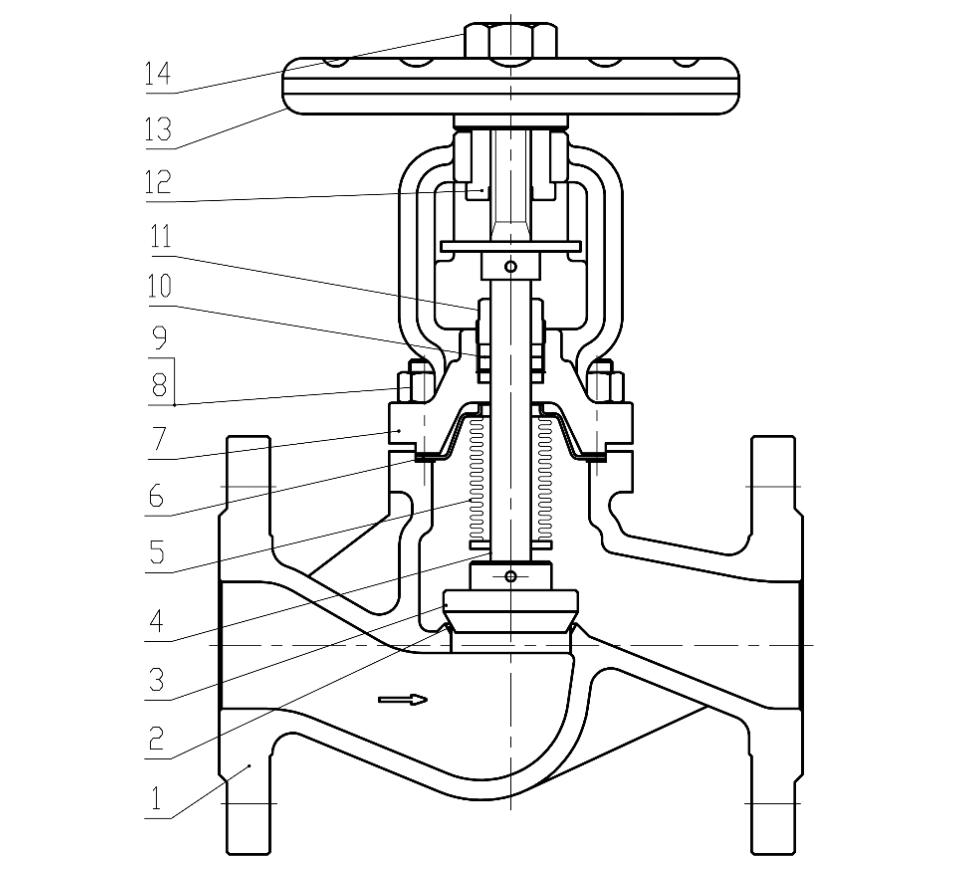

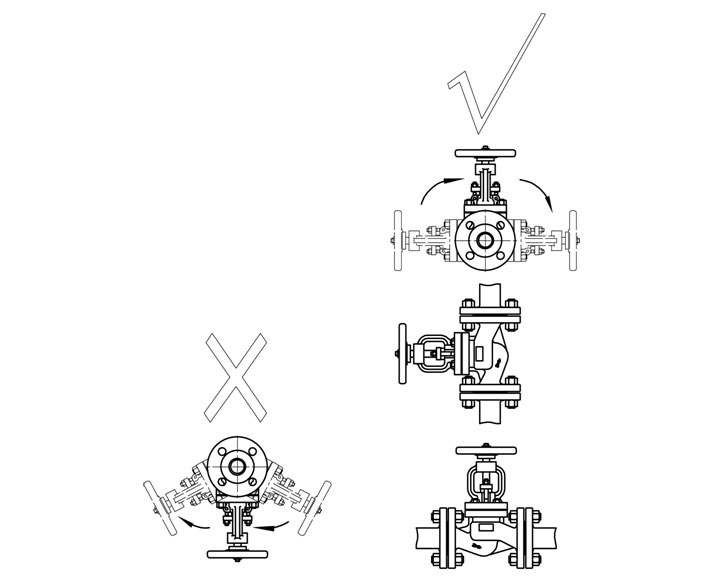

波紋管截止閥安裝圖：

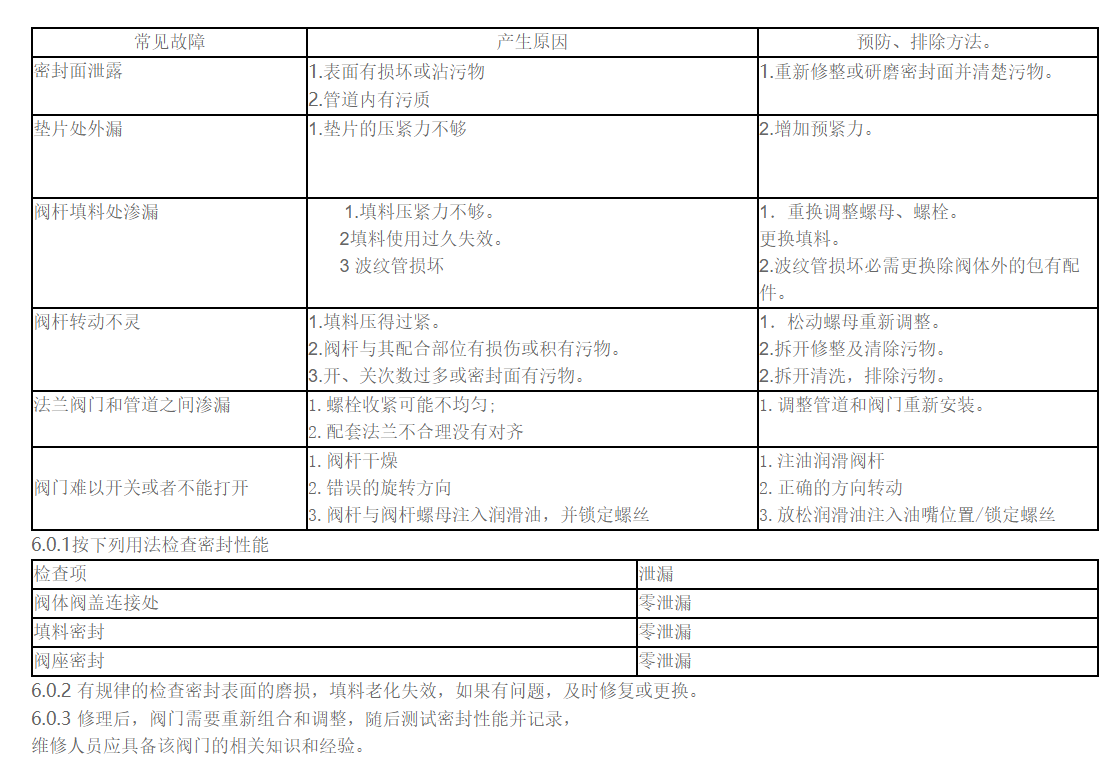

波紋管截止閥故障排除：
