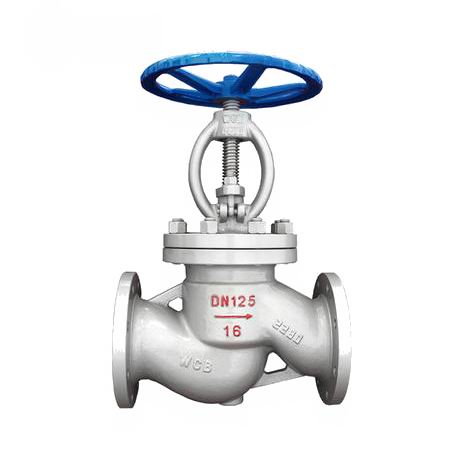

國標截止閥|加厚閥體|達標材質|高強度
國標截止閥的設計、制造標準均采用國家GB標準，用于同樣采用國標GB標準的管道中，起到匹配作用，不僅用于常溫常壓工況中，閥瓣開關行程小，密封面可承受多次啟閉，所以也適合用在需要頻繁開關的場合。出廠前均按照國標做殼體，密封雙層檢測。
國標截止閥優選高拉伸強度原材料，采用加厚閥體，耐壓強度高，閥體高溫鑄造，高溫退火工藝，結構致密。材質和壁厚都達到國標標準。

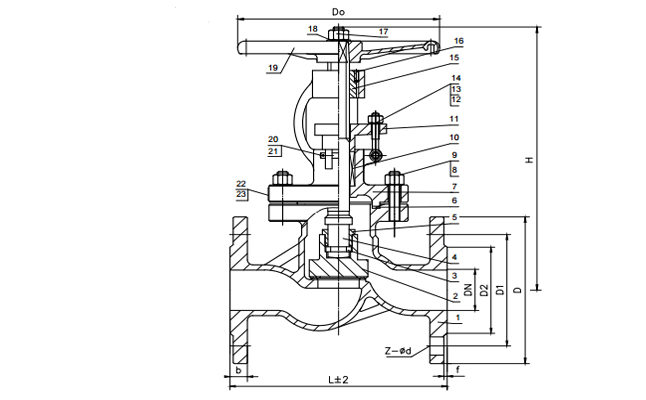

國標截止閥結構圖:
國標截止閥材料表:

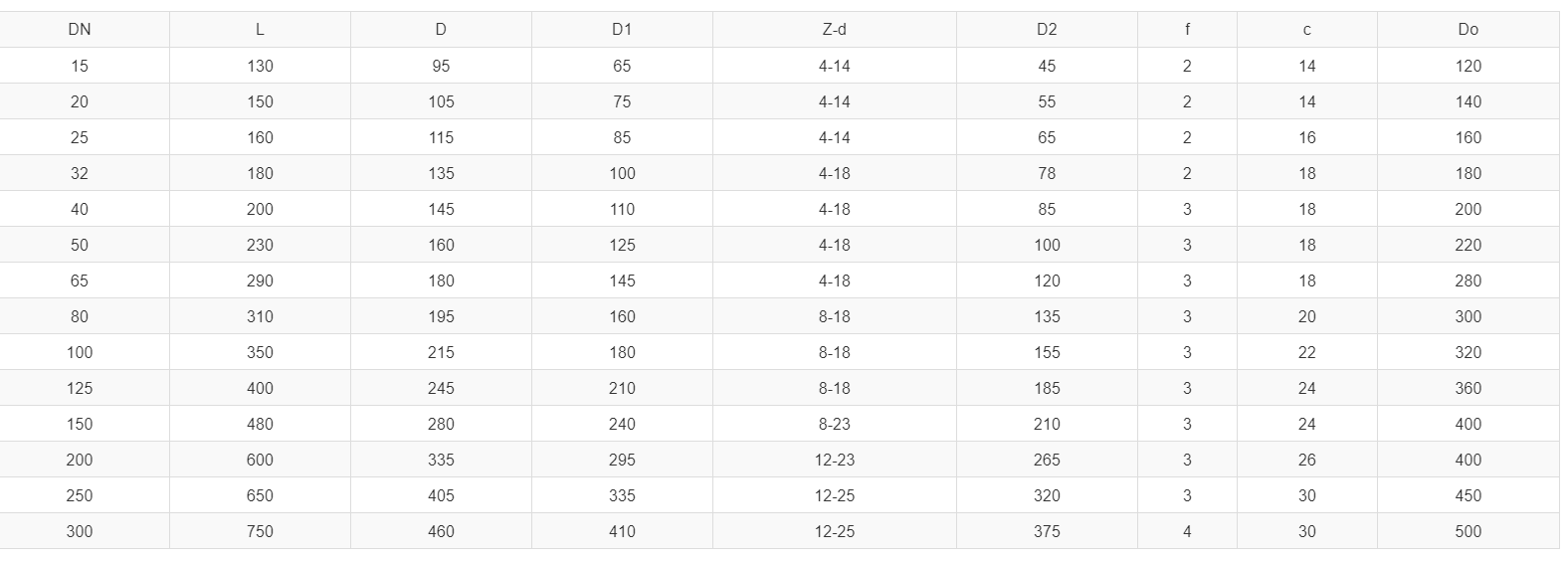

國標截止閥尺寸表:
國標截止閥安裝時有方向性，根據閥體上的箭頭安裝，開啟或者關閉的行程較短，而且具有可靠的切斷功能，閥座通口的變化與閥瓣的行程成正比例關系，適合輕微切斷或調節、節流用。適用于中低壓，也適用于高壓系統。
國標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，通過手輪驅動閥桿向下施加壓力，閥板密封面與閥座密封面緊密貼合，阻止介質流通。（手輪開關啟閉輕松省力，順時針關閉截止閥,逆時針打開截止閥。）主要功能是實現管路系統的開通和截斷。
國標截止閥根據介質的不同有不銹鋼、鑄鋼、閥體材質、合金鋼、不銹鋼密封可選?？蛇x用手輪現場控制，也可選用氣動、電動執行器遠程PLC控制開關。閥體閥板材料，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。滿足不同工況的需求。廣泛應用于水處理、石油化工、電力能源、冶金、船舶、水電廠、火電廠等介質為水、氣體、油品等系統中。
國標截止閥由于閥桿軸線與閥座密封面垂直，閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
處于開啟狀態時，閥座和閥瓣密封面之間就不會有接觸，因而它的密封面機械磨損較小，閥座和閥瓣比較容易修理或更換密封時無需把整個閥門從管線上拆下來。
我公司生產的國標截止閥都有經過退火處理，其目的是改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂?，F(xiàn)在市場上一般的閘閥都沒有這道工序，所以在使用一段時間后，或者高溫高壓介質下。容易產生截止閥變形。
國標截止閥適用工況:
1、高溫、高壓介質的管路。如蒸汽、導熱油等介質。
2、對壓力損失考慮不大的管路上。
3、有流量調節或壓力調節。但對調節精度要求不高。
4、城市建設中的供水、供熱工程上。
國標截止閥執行標準：
設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928
國標截止閥型號含義：
型號：J41H/W-16C/P
J代表閥門類型為截止閥
4代表連接方式為法蘭
1代表結構形式為閥瓣非平衡式的直流通道
H代表閥座密封面合金鋼材質
W代表閥座密封面是由閥體材料直接加工而成
16代表公稱壓力，也就是閥門最大承壓16公斤
C達標閥體材質為鑄鋼
P代表閥體材質為不銹鋼
國標截止閥基本信息：
產品型號：J41H/W-16C/P
口徑范圍：15MM-800MM
連接形式：法蘭
公稱壓力：PN16/25
閥體材質：WCB/304/316/310L/316L
適用溫度：0℃~325℃
結構形式： 閥瓣非平衡式直通流道
適用介質：水、蒸汽、油品等介質。
應用領域：船舶、水處理、石油、化工、電力能源、冶金等。
國標截止閥零件材質：
閥體：碳鋼表面噴漆
閥蓋：碳鋼表面噴漆
閥桿：不銹鋼
手輪：鑄鐵
填料：柔性石墨
國標截止閥可選配置：
閥體：WCB/304/304L/316/316
閥座：不銹鋼/合金鋼
閥板：WCB/304/304L/316/316
閥桿：2CR13/45/304/316
驅動：手輪、電動、氣動、傘齒輪
國標截止閥產品特點：
1. 工作行程小，啟閉時間短；
2. 體積小，結構簡單，制造和維修比較方便；
3. 密封性好，密封面間摩擦力小，壽命較長。
4.閥體為精密鑄造閥體，達標鑄鋼WCB材質，外觀精細、，無沙眼。
5.內件數控車床加工，外觀加工后進行2次拋丸，外觀美觀。
6.閥體內件均為實心重體。
7.閥座堆焊CR系不銹鋼，增加閥座耐磨性。
8.閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
9.閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
10.表面酸洗鈍化處理，使鑄件外表呈均勻銀白色光亮色澤，保持金屬光澤，提高耐蝕性。
11..每臺閥門出廠均按照國家標準做殼體，密封雙層壓力檢測。
國標截止閥典型應用：
水廠及水源工程、環境保護、市政設施、電力及公用事業、建筑行業、石油、化工、鋼鐵、冶金、造紙行業。
國標截止閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
(7) 使用符合標準的法蘭及對應螺栓固定；
(8) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致
國標截止閥產品選型：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
該產品的技術規格書僅供參考，實際產品外觀與宣傳材料畫面可能存在細微差別。我公司保留更新或修改產品設計以及技術資料的權利，并不會就更新和修改對客戶進行事先通知。產品的詳細規格以及最新參數信息請聯系我們獲取。
